NMEA2000 kaablid ja pistikud

NMEA 2000 T-pistikuid kasutatakse magistraalliinide ja haruliinide ühendamiseks, mis võimaldab võrku lisada mitu seadet. Neil on erinev arv pordivalikuid, alates ühest pordist kuni kuue pordini, mis sobivad lihtsate kuni keerukate võrgupaigutuse nõuete täitmiseks. Need pistikud võivad tõhusalt toetada andmesidet ja laevade ja laevaseadmete vahelist integratsiooni, tagades võrgu töö stabiilsuse ja andmeedastuse usaldusväärsuse.

NMEA 2000 magistraalkaablit kasutatakse NMEA2000 magistraalliini pikendamiseks. Ühe magistraalliini maksimaalne pikkus on 100 meetrit.

NMEA 2000 tilkkaableid kasutatakse seadmete ühendamiseks põhivõrgu NMEA 2000 haruga, mis on tavaliselt ühendatud T-pistikuga. See kaabel võimaldab erinevate andurite, kuvarite ja muude seadmete ühendamist võrku, toetades andmeedastust ja seadmete vahelist suhtlust. Võrgu stabiilsuse ja andmeedastuskindluse tagamiseks tuleks kaabli pikkus ja ühendusviis määrata vastavalt seadme konkreetsele paigalduskohale ja võrgu paigutusele.

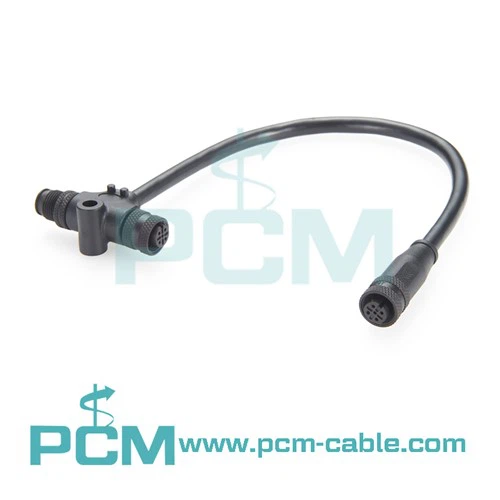

NMEA 2000 toitekaablit kasutatakse NMEA 2000 võrgus olevate seadmete toiteks. See kaabel ühendub sobiva toiteallikaga (nt aku või toitejaoturiga), et tagada vajalik toide erinevatele anduritele, kuvaritele ja teistele võrgus olevatele seadmetele. Toitekaabli paigaldamine ja ühendamine peaks vastama NMEA 2000 standardile, et tagada võrgu stabiilne töö ja seadmete normaalne töö.

NMEA 2000 mootori liideskaablit kasutatakse laevamootori ühendamiseks NMEA 2000 võrku, edastades võtmetähtsusega mootoriandmeid nagu kiirus, õlirõhk jne ning see toetab paljusid tuntud kaubamärke nagu Yamaha, Honda, Lowrance jne.

Nende liidesekaablite kaudu saab mootori andmeid ühendada teiste seadmetega (nagu GPS-navigatsioonisüsteemid, laevainstrumendid jne) NMEA 2000 võrgu kaudu, et saavutada mootori oleku reaalajas jälgimine ja haldamine.

Seal on kaks stiili: 4-pin ja 6-pin. 4-pin kasutatakse Yamaha mootori liidesekaablina. 6-nööpnõela kasutatakse Honda mootori liidesena.

Põllul kinnitatavad pistikud võimaldavad kasutajatel teostada kohapeal kohandatud paigaldusi, et täita erinevaid juhtmestiku nõudeid ja seadmete ühendamise meetodeid, pakkudes paindlikkust ja mugavust. Seal on kaks kujundust, 180 kraadi ja 90 kraadi. Need on konstrueeritud vastupidavatest korpusmaterjalidest, et taluda karmi merekeskkonda ja tagada pikaajaline usaldusväärne töö. Eelkõige sobib 90-kraadine pistik paigaldamiseks väikestesse kohtadesse, näiteks ekraani tagaküljele. Need pistikud vastavad IP67 veekindlatele standarditele ja suudavad tõhusalt ära hoida vee ja tolmu sissetungi, tagades seadmete töökindluse ja vastupidavuse erinevates keskkonnatingimustes.

NMEA 2000 soolaadijad on loodud mereelektroonikasüsteemides sama tüüpi isas- ja naispistikute ühendamise probleemi lahendamiseks. Toodete hulka kuuluvad NMEA 2000 mikrosoolised laadijad ja NMEA 2000 mini-soolaadijad, mis pakuvad adaptereid ja kaablivalikuid, et tagada ühilduvus ja ühenduse usaldusväärsus.

NMEA 2000 toiteeraldusseade on toode, mida kasutatakse toiteallika eraldamiseks ja kaitsmiseks NMEA 2000 võrgus. Selle põhiülesanne on tagada stabiilne toiteallikas ja vältida elektriliste häirete või rikete mõju võrgu jõudlusele.

NMEA 2000 vaheseinte toiteühendust kasutatakse NMEA 2000 võrgukaablite juhtimiseks läbi vaheseinte või seinte, tagades erinevate instrumentide ja süsteemide sujuva integreerimise. See ühildub teiste tootjate NMEA 2000 T-pistikute, kaablite ja anduritega, toetades plug-and-play-funktsiooni. Saadaval on kaks mudelit: NMEA 2000 mini vaheseina etteande konnektori kaudu ja NMEA 2000 mikrovaheseina etteande konnektori kaudu, konnektori tüüp on isasest naissoost ja sobib erinevateks mere- ja mererakenduste paigaldusvajadusteks.

NMEA 2000 Self-Contained Boat Network on kompaktne NMEA 2000 võrgulahendus, mis on loodud paigaldamise protsessi lihtsustamiseks, eriti väikeste laevade ja mererakenduste jaoks. See pakub kahte võimalust: 4-way NMEA 2000 Self-Contained Boat Network ja 8-way NMEA 2000 Self-Contained Boat Network. Iga seade integreerib 4 või 8 T-pistiku funktsioonid ühte korpusesse, välistades vajaduse täiendavate T-pistikute ja ühendusjuhtmete järele, säästes paigaldamise aega ja ruumi. Sisseehitatud klemmitakistid lihtsustavad paigaldusetappe veelgi ja vähendavad kulusid. See sobib merekeskkonda, suudab stabiilselt ühendada mitu NMEA 2000 seadet ning pakkuda lihtsat ja usaldusväärset võrguühenduse lahendust.

NMEA 2000 Instrument Drop on lahendus, mis lihtsustab mitme seadme ühendamist, ühendades mitu seadet ühe kaabli kaudu, vähendades oluliselt NMEA 2000 kaablite keerukust ja maksumust. Toode pakub NMEA 2000 Instrument 4-Way Drop, NMEA 2000 Instrument 6-Way Drop ja NMEA 2000 Instrument 8-Way Drop valikud, et kohaneda erinevate seadmeühenduse vajadustega ning säästa installiaega, ruumi ja kulu.

M12-to-DB9 5-Pin Adapter Cable [NMEA 2000, CANopen] on kaabel andmete ühendamiseks ja salvestamiseks, mis sobib andmete saamiseks NMEA 2000 laevade või laevade võrgust ja CANopeni võrgust tööstuslikud masinad. See võimaldab neid andmeid analüüsiks, jälgimiseks või salvestamiseks salvestusseadmetesse või muudesse andmetöötlusseadmetesse üle kanda. Seda M12–DB9 ühenduskaablit kasutatakse sageli andurite, kontrollerite või muude seadmete ühendamiseks laevadel või tööstuskeskkonnas andmete kogumiseks ja mehaaniliste seadmete analüüsimiseks. M2-DB9 liidese kaudu on see võimeline looma stabiilset andmesideühendust erinevat tüüpi seadmete vahel, tagades andmete usaldusväärse edastamise ja salvestamise.

NMEA 2000 stardikomplekt on täielik stardikomplekt, mis sisaldab NMEA 2000 võrgu loomiseks ja laiendamiseks vajalikke komponente. Komplekt sisaldab järgmisi komponente: 1 isane klemmitakisti, 1 emane klemmitakisti, 2 T-pistikut, 1 magistraalkaabel, 1 tilkkaabel ja 1 toitekaabel. Need komponendid võimaldavad kasutajatel kiiresti luua NMEA 2000 põhivõrgu ning hõlbustada seadme hilisemat lisamist ja võrgu laiendamist.
