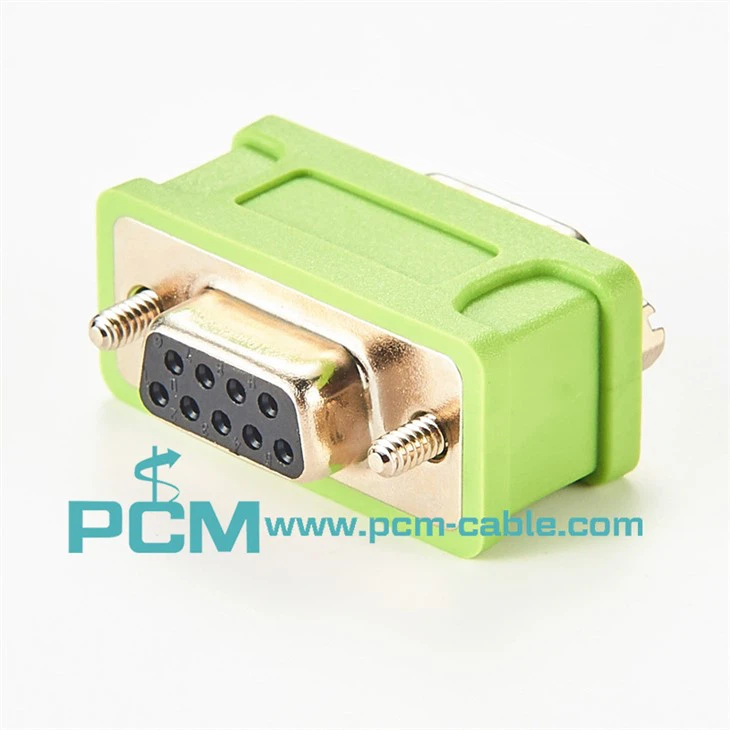

CAN-i lõpp, 120 oomi, DB9
Mõeldud autode CAN-siini kommunikatsiooniks. Saab kasutada otse selliste seadmete jaoks nagu ZLG-USBCAN, VECTOR-CAN ümbris, Vecle SPY jne.
CAN High (kontakt 7) ja CAN Low (kontakt 2) vahel on sisseehitatud 120 oomi CAN-i lõpptakisti.
Lõpetus- ja nihketakistid
Tavaline RS{0}} võrk (nt MPI, DP) peaks kasutama lõpptakisteid ja nihketakisteid. Lõpp- ja nihketakistid võib ära jätta ka väga lühikeste võrgukaablite, ajutiste või laboratoorsete katsete puhul.
Nihketakisti: Nihketakistit kasutatakse signaalide A ja B suhtelise suhte tagamiseks, kui elektriline olukord on keeruline, ning signaalide "0" ja "1" usaldusväärsuse tagamiseks.
Siemensi PROFIBUS-võrgu pistikutel on juba sisseehitatud ots- ja nihketakistid, mida saab lülitiga lihtsalt sisse või välja lülitada. Võrguklemmi pistiku klemmitakistuse lüliti tuleb asetada asendisse "ON"; vahekoha pistiku klemmitakistuse lüliti tuleks asetada asendisse "OFF".
Lõpp- ja nihketakistite väärtused vastavad täielikult Siemensi sideportide ja PROFIBUS-kaablitele.
Sulgedes võrgus oleva võrgupistiku klemmitakistuslüliti, on väga mugav katkestada pistiku taga oleva võrgu osa signaaliedastus.
Teiste seadmetega suheldes (kasutades PROFIBUS-kaablit), ei pruugi vastaspoole sideport olla D-SUB9 viigu tüüpi või kontaktide määratlused võivad olla täiesti erinevad. Näiteks Siemensi MM4x0 inverter, RS-485 sideport kasutab terminali juhtmestiku vormi. Sel juhul on vaja ühendada terminali takisti. Siemens suudab pakkuda suhteliselt tavalist välistakistit. Muude seadmete puhul saab seda teha vastavalt "S7-200 System Manual" tehnilistele andmetele.
Siemensi võrgupistiku klemmitakistuse ja nihketakistuse suurus ühtib Siemensi PROFIBUS-kaabli iseloomuliku takistusega. Kasutajatel on tungivalt soovitatav kasutada Siemensi PROFIBUS-kaablit ja võrgupistikut. Paljusid probleeme saab vältida.
