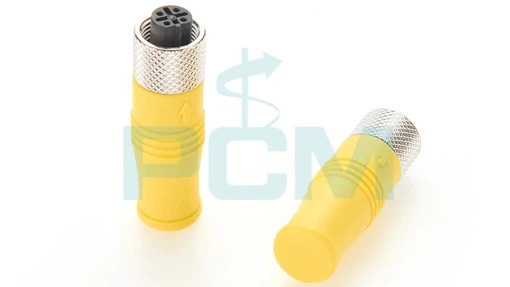

PROFIBUS DP võrgus kasutatakse võrguside stabiilsuse tagamiseks M12 terminali takisteid. M12 klemmitakistite rakendamine hõlmab peamiselt järgmisi aspekte:
1. Klemmtakistite funktsioon
- Signaali peegelduse vältimine: M12 klemmtakistid aitavad vältida signaali peegeldumist võrgu lõpus. Ilma klemmitakistiteta võivad signaalid kaabli otsas tagasi peegelduda, põhjustades andmeedastusvigu või ebastabiilset sidet.
- Säilitage signaali terviklikkus: paigaldades võrgu mõlemasse otsa klemmtakistid, võib see tagada, et signaal jääb edastamise ajal puutumatuks ning parandada võrgu töökindlust ja stabiilsust.
2. M12 klemmitakistite konstruktsioon:
- Takistuse väärtus: M12 siini lõpptakistid integreerivad tavaliselt kolme sisseehitatud takistit, mis on konfigureeritud järgmiselt:
- 390 oomi takisti: üks viigu 1 (V+) ja tihvti 4 (GND) vahel ning teine viigu 2 (B-liin) ja viigu 3 (A-liin) vahel.
- 220 oomi takisti: kontakti 2 (B-liin) ja kontakti 4 (GND) vahel.
3. Paigalduskoht:
Võrgu ots: Profibus DP terminaator M12 tuleks paigaldada PROFIBUS DP võrgu kahte füüsilist otsa. Tavaliselt paigaldatakse need klemmtakistid võrgu viimase seadme konnektorisse.
4. Rakenduse stsenaariumid:
- Tehase automaatika: PROFIBUS DP võrgus tehasekorrusel kasutatakse PROFIBUS DP liinilõpptakisteid PLC-de, I/O moodulite, andurite ja täiturmehhanismide ühendamiseks võrguside stabiilsuse tagamiseks.
- Protsessi juhtimine: kõrget töökindlust nõudvates protsessijuhtimissüsteemides aitavad PROFIBUS M12 siini lõpptakistid säilitada täpset andmeedastust.
M12 klemmitakistite õige seadistamine ja paigaldamine on PROFIBUS DP võrgu stabiilsuse ja töökindluse tagamiseks hädavajalik.
