Kaasaegse tööstusautomaatika juhtimissüsteemides on Devicenet usaldusväärne ja tõhus FieldBus -protokoll, mida kasutatakse laialdaselt andurite, ajamite ja kontrollerite vaheliseks suhtlemiseks. Selles süsteemis mängib 7/8 "mini - kaablite muutmise olulist rolli, eriti toiteallika ja pagasiruumide suhtlemisel, saades süsteemi stabiilse töö tagamiseks võtmekomponendiks.
1. Mis on 7/8 "mini - vahetada kaablit?
7/8 "mini - Muutus on standardne tööstuslik ümmarguse pistiku spetsifikatsioon, millel on 7/8" -16UN keermestatud liidest, kõrge mehaaniline tugevus ja suurepärane kaitsejõud (tavaliselt kuni IP67). Sõltuvalt konkreetsetest rakendusnõuetest saab seda tüüpi kaablit konfigureerida kui 2 -pin, 3 tihvt, 4 tihvt, 5 tihvt, 5 tihvt või 6 tihvt ning seda kasutatakse sageli DeviceNetis süsteemides, et tagada I/O moodulite, andurite, lülitite ja kommunikatsioonimoodulite toite- või signaaliühendused.
2. peamised rakenduse stsenaariumid Devicenet Systems'is
● Pagasiruumi ühendus
DeviceNeti süsteemis kasutatakse peamise kommunikatsioonisignaali edastamiseks pagasiruumi ja toite . 7/8 "paksu keskkonnakaablit kasutatakse sageli pagasiruumiühenduste loomiseks, pakkudes stabiilset ühenduse ja usaldusväärset signaaliülekannet.
●Toitekraanid ja toitejuhtmed
7/8 "mini - Muutke kaableid Tutvustage toitekraanide kaudu võrku 24 V tööstuslikku energiat, ühendage erinevate I/O moodulite või andurikastidega ja tagage põlluseadmete toimimine.
●Hädaolukorra peatumise ja juhtimisnupu ühendus
7/8 "kaableid kasutatakse tavaliselt ka juhtsignaalide, näiteks E - peatumisnuppude ja käivitusnuppude edastamiseks. Need ühendused nõuavad suurt ohutust ja suurt töökindlust.
● Haruühendus (tilgaliinid)
Tilga t või y -pistiku all saab mini - vahetada kaableid tilga juhtmena, et laiendada pagasiruumi signaale jaotunud I/O moodulitele või anduritele, et saavutada modulaarne paigutus.
3. Miks valida Deviceneti esimese valikuna 7/8 "pistik?
- Tugev ja usaldusväärne: tööstuslik - klassi disain, vibratsioon - vastupidav, veekindel ja tolmukindel, kohandatav karmide töötingimuste suhtes
- Kiire installimine: keermestatud fikseerimine + vormitud disain, pistik - ja - mäng, parandage hoolduse tõhusust
- Mitmekesised valikud: 2 - 6 Pin valikuline, sirge/painutatud tüüp Valikuline, t - splitter, h - splitter, y-spliiter
- Integreeritud signaal ja jõuülekanne: võib kanda samal ajal 24 V toiteallika ja Deviceneti signaali, lihtsustades juhtmestiku struktuuri
4. Premier Cable pakub täielikku alternatiivset lahendust

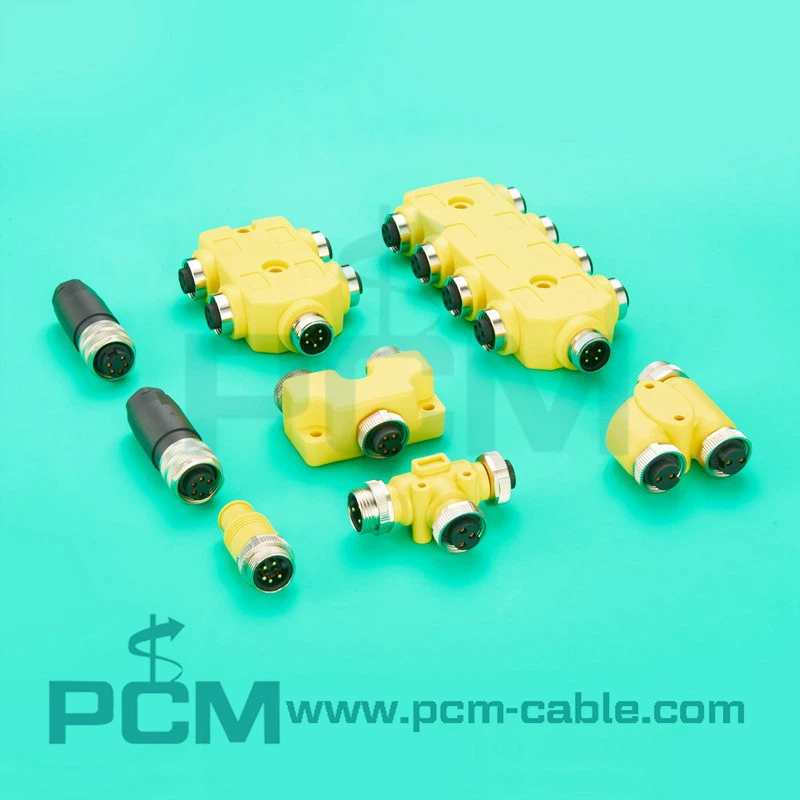

Professionaalse tööstusühenduse tootjana pakub Premier Cable täielikku vahemikku 7/8 "mini - vahetage ühendustooteid, mis võib täielikult asendada rahvusvahelisi kaubamärke nagu Molex Brad ja Turck. Tooted hõlmavad järgmist:
- 7/
- Meeste ja naiste pikenduskaabel, mees kuni mees või naissoost kaabel
- T - splitter/y - splitter/h - splitter
- Väli - kokkupandud pistik ja vormitud kaabel
- Kohandatud pikkus, värv, varjestatud/varjestamata valikuline
Toetame OEM/ODM -i, mis sobib Devicenet, Profibus, NEMA 2000, sensoriühenduse ja muude rakenduse stsenaariumide jaoks.
