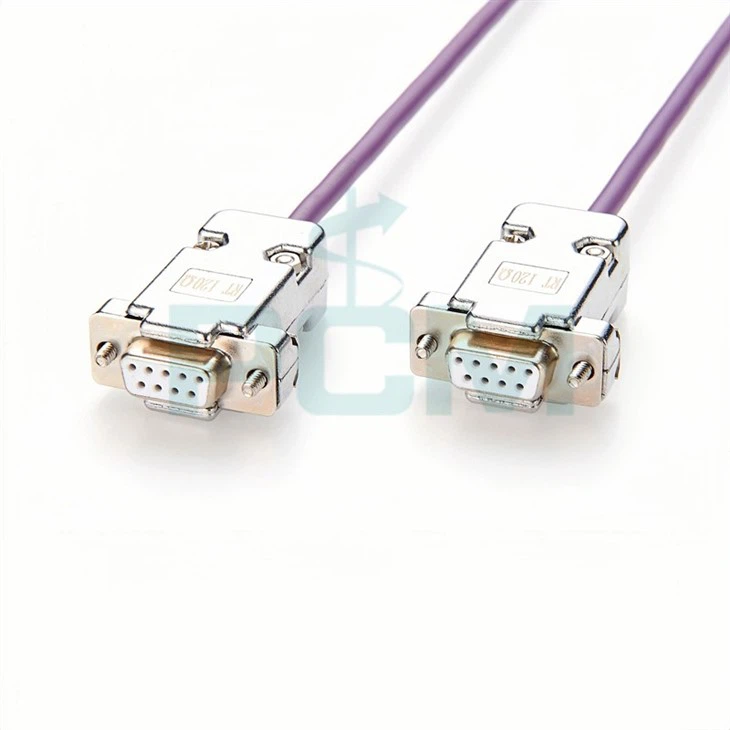

CAN-i 2-meetrine kaabel CAN-siini terminalidega



Meie CAN 2-meetrine kaabel koos CAN siini terminaatoritega on loodud CAN keskkonna jaoks, tagades usaldusväärse jõudluse ja signaali stabiilsuse erinevates karmides tingimustes. Selle CAN-kaabli 24 AWG vaskjuht ja tinatatud vasest varjestus taluvad tõhusalt häireid ning iga DB9 pistiku sisseehitatud 120-oomi terminaator tagab CAN-signaali õige lõpetamise, et saavutada parim signaali tasakaal.





Toote nimi	CAN siini kaabel kahe 120 oomi CAN siini lõpptakistiga
Ühildub	CSS GC-CAN-CAB-2MT-GC; Tippsüsteemi PCAN-kaabel 2 IPEK-003001
Joonis nr.	PCM-CAN-002
Kaabli pikkus	2m või kohandatud
Ühendus	9-kleepige mõlemas otsas D-Sub-pesad
Terminaatorid	120-Oomi terminaatorid, mis on integreeritud igasse DB9 konnektorisse
Dirigent	24 AWG keerdunud vaskjuhe CAN-signaalide jaoks
Traadi mõõtur	24AWG
Kaabli läbimõõt	4,8±0,2 mm
Kaabli jope	PVC, lilla, UL2464, leegiaeglustav
Isolatsioon	Elektroonilise klassi painduv polüetüleenist isolatsioon
Kilp	Tinatud vasest kilp tagab suurepärase signaali terviklikkuse
DB9 pistikkest	9P tsingisulamist kroomimine
Kruvi	lühikesed kruvid #4-40
Pistiku standard	Vastab CiA DS102-1 standardile





CAN-siini paigaldamisel on siini õige lõpetamine ülioluline. Meie kaabli igasse DB9-pistikusse integreeritud 120-oomine terminaator on ühendatud kontaktide 2 (CAN Low) ja viigu 7 (CAN High) vahele ning varjestus on ühendatud maandusega (GND), et tagada signaali tasakaal ja minimeerida signaali peegeldusi.





1. Autotööstuse rakendused



• Sõidukite võrgud: CAN-kaablit saab kasutada erinevate juhtseadmete (ECU) ühendamiseks, näiteks mootori juhtplokid (ECU), pidurisüsteemid, armatuurlauad ja sidesiinid.
• Töökindlusnõuded: tagage stabiilne signaaliedastus kõrge vibratsiooni ja elektromagnetiliste häiretega keskkondades, et tagada reaalajas side süsteemi erinevate osade vahel.



2. Tööstusautomaatika



• Seadme ühendus: CAN-kaablit saab kasutada PLC-de, andurite ja täiturmehhanismide ühendamiseks tehase automatiseerimisel, et toetada reaalajas jälgimist ja juhtimist.
• Kohanemisvõime keskkonnaga: suudab vastu pidada elektromagnetilistele häiretele ja temperatuurimuutustele tööstuslikes keskkondades, et tagada stabiilsed sideühendused seadmete vahel.



3. Teadus- ja arendustegevus



• Katseseadmed: CAN-siini kaablit saab kasutada andmehõivesüsteemide, andurite võrkude ja juhtimissüsteemide ühendamiseks, et toetada teadusuuringuid ja inseneriarendust.
• Paindlikkus ja mastaapsus: võimaldab seadmete paindlikku paigutust ja laiendamist, et tagada täpne andmete kogumine ja kontroll katsetes.







K1: Miks vajab CAN-siin kahte juhtmestikku?

A1: CAN-siin vajab diferentsiaalsignaali edastamiseks kahte juhet (CAN-H ja CAN-L). See disain parandab süsteemi vastupidavust elektromagnetilistele häiretele ning tagab andmeedastuse stabiilsuse ja usaldusväärsuse. Tuvastades kahe juhtme vahelise pinge erinevuse, saab CAN-siin tõhusalt andmeid edastada ja sobib kaug- ja kiire siderakenduste jaoks.



Q2: Kui pikk saab CAN-siini juhe olla?

A2: CAN-siini kaabli pikkus sõltub selle edastuskiirusest. Üldiselt võib öelda, et 125 kbit/s edastuskiirusega CAN siini puhul on soovitatav maksimaalne kaabli pikkus umbes 500 meetrit; ja CAN siini puhul, mille edastuskiirus on 1 Mbit/s, on soovitatav maksimaalne kaabli pikkus umbes 40 meetrit. CAN-siini seadistamisel tuleb mõlemasse otsa paigaldada 120-oomi klemmitakisti, et tagada õige lõpetamine ja stabiilne signaali edastamine.
