M16 12 Pin-anduri täiturkaabel
PCM Cable Co., Ltd. on üks juhtivaid M16 12 Pin Sensor Actuator Cable tootjaid ja tarnijaid Hiinas. Tere tulemast kvaliteetsete kohandatud toodete hulgimüügile soodushinnaga meie tehasest. Pakkumise ja tasuta proovi saamiseks võtke meiega ühendust.

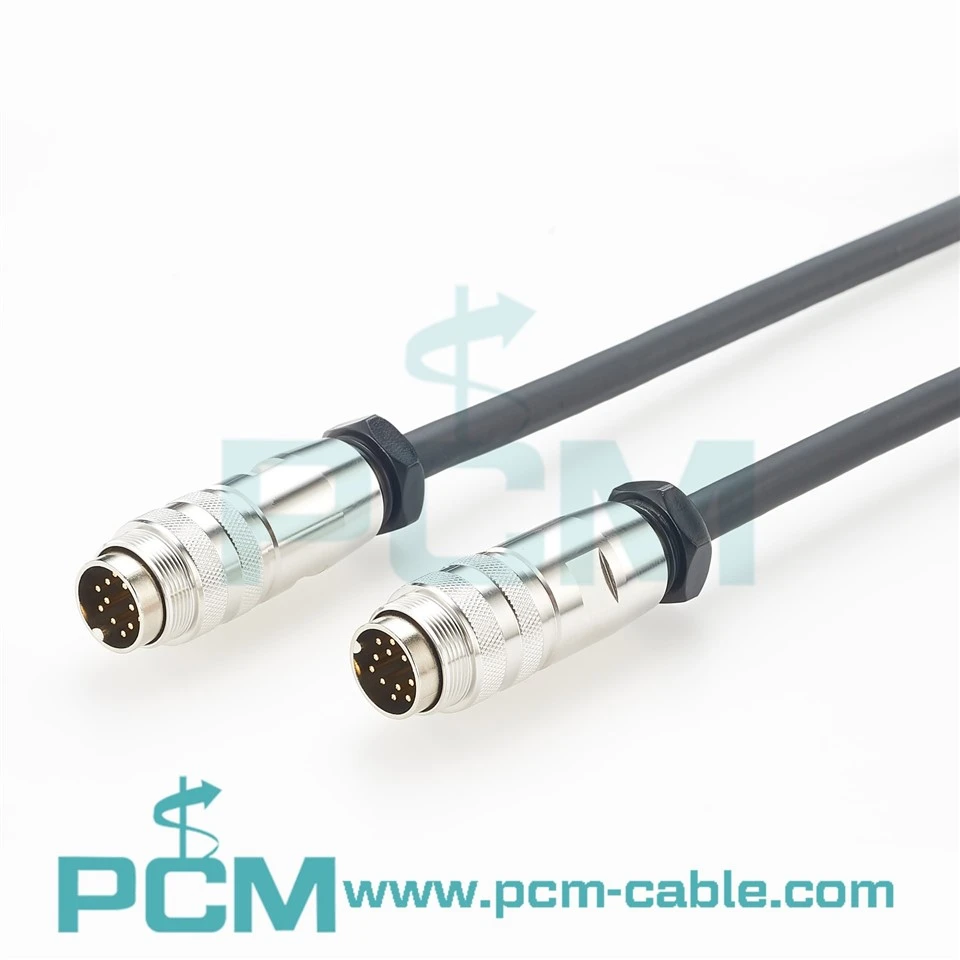

Premier kaabel PCM-1015on äsja arendatudM16 12 Pin High Flex anduri täiturkaabelloodud tööstuslikeks rakendusteks, kus tavalised kaablid võivad korduva liikumise korral kogeda juhte väsinud, kesta pinget või signaali ebastabiilsust.
Koost kasutabM16 12 tihvtidega isasühendused mõlemas otsas, mis pakub 12 kontakti kompaktses ümmarguses liideses mitme kanaliga andurite, juhtimisseadmete ja seadmete ühendamiseks. Selle24AWG kõrge painduv kaabel sisaldab varjestust ja põimitud konstruktsiooni, mis ühendab dünaamilise paindlikkuse täiustatud signaalikaitsega elektriliselt mürarikkas tööstuskeskkonnas.
Stabiilne ühendus
M16 ümmargune liides pakub mitmetuumaliste tööstuslike ühenduste jaoks määratletud sidumist. PCM-1015 puhul ei sõltu ühenduse stabiilsus mitte ainult pistikust, vaid ka sellesttihvtide määramine, lukustusseisund, otsakvaliteet, tõmbevabastus ja varjestuse järjepidevus. OEM-i valideerimine peaks seetõttu hõlmama nii mehaanilist ühendamist kui ka elektrilist järjepidevust.
Paigaldusnõuded
Pidevad{0}}liikumise installid peaksid määratlemaminimaalne dünaamiline painderaadius, liikumissuund, teepikkus, kiirus, kiirendus, tõmbeahela ruum ja kinnituspunktid. Vältida tuleks teravaid painutusi vahetult pistiku taga ja liikuva kaabliosa liigset kinnikiilumist.
Pukseerimiskettide puhul peaks marsruutimine vältima ka liigset pinget, survet, väändumist ja pidevat hõõrdumist külgnevate kaablite vastu.

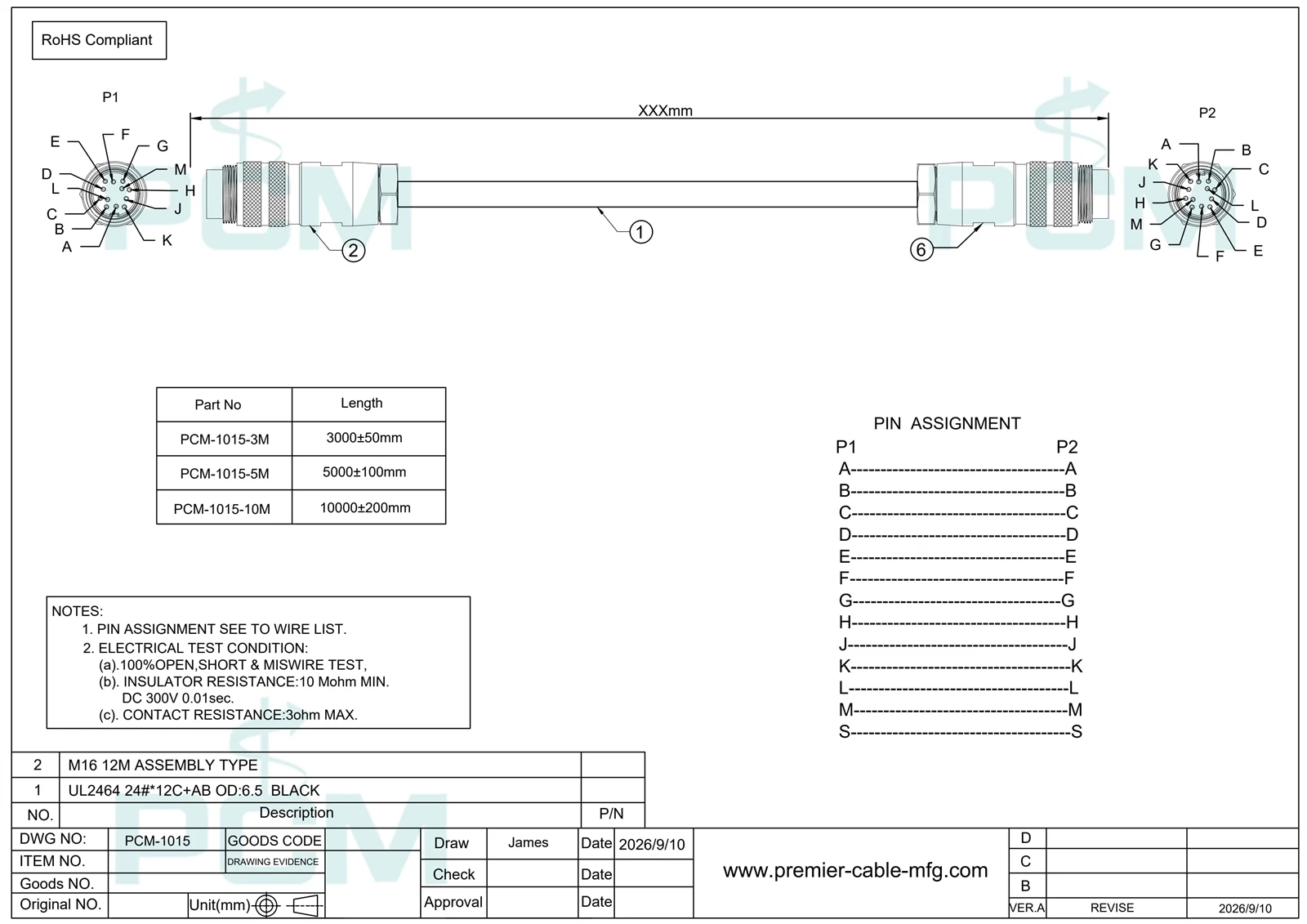

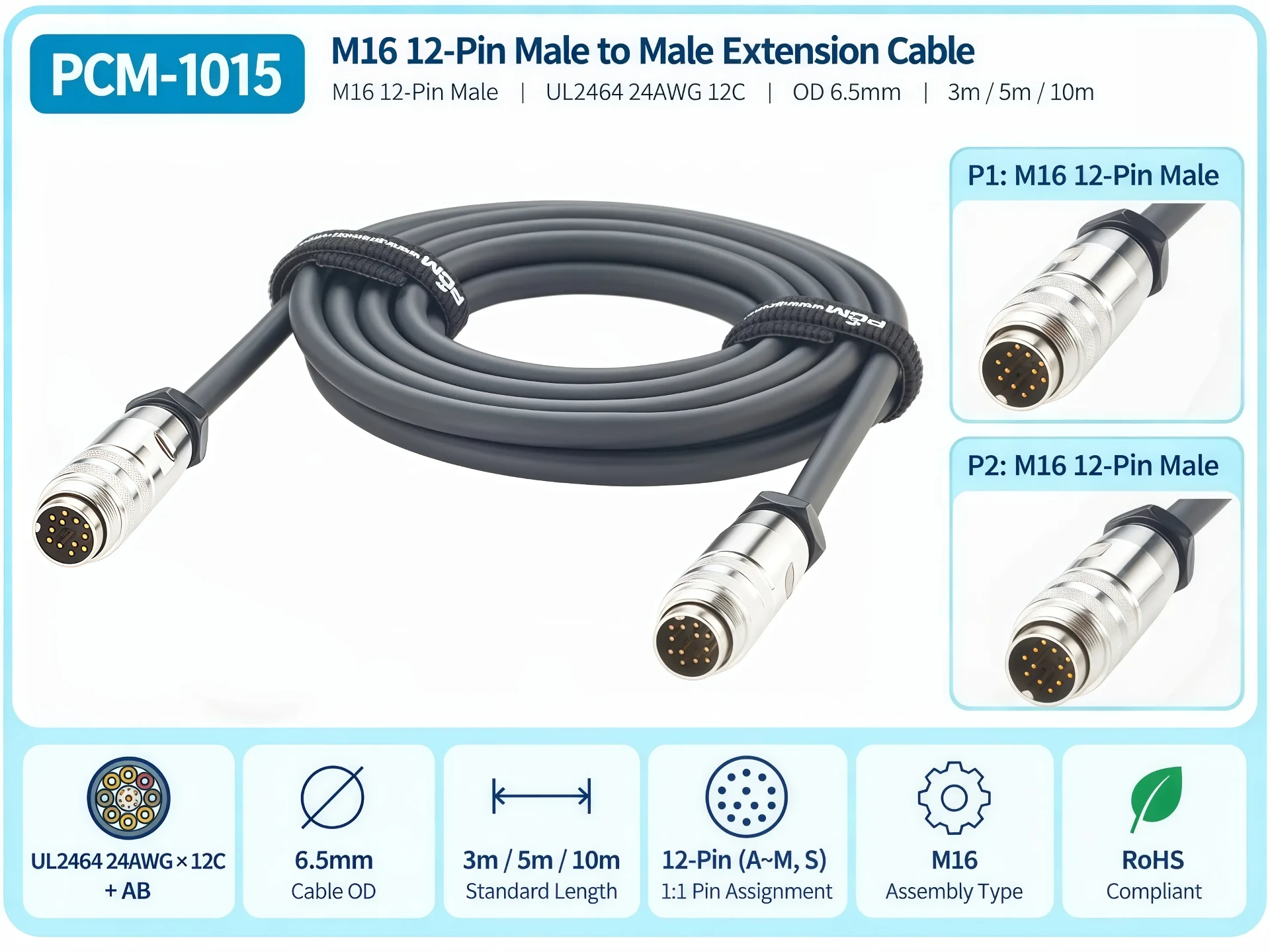

Toote spetsifikatsioon
| Toote nimi | M16 12 tihvti isane pikenduskaabel |
| Premier kaabel P/N: | PCM-1015 |
| P1 liides | M16 12 Pin Connector |
| P2 liides | M16 12 Pin Connector |
| Ühenduse struktuur | Kahe M16 12 pin konnektorid |
| Traatvarras | UL2464 24AWG x 12C +AB |
| Traadi välisläbimõõt | OD 6,5 mm |
| Traadi värv | Must |
| Standardne pikkus | 3m;5m;10m |

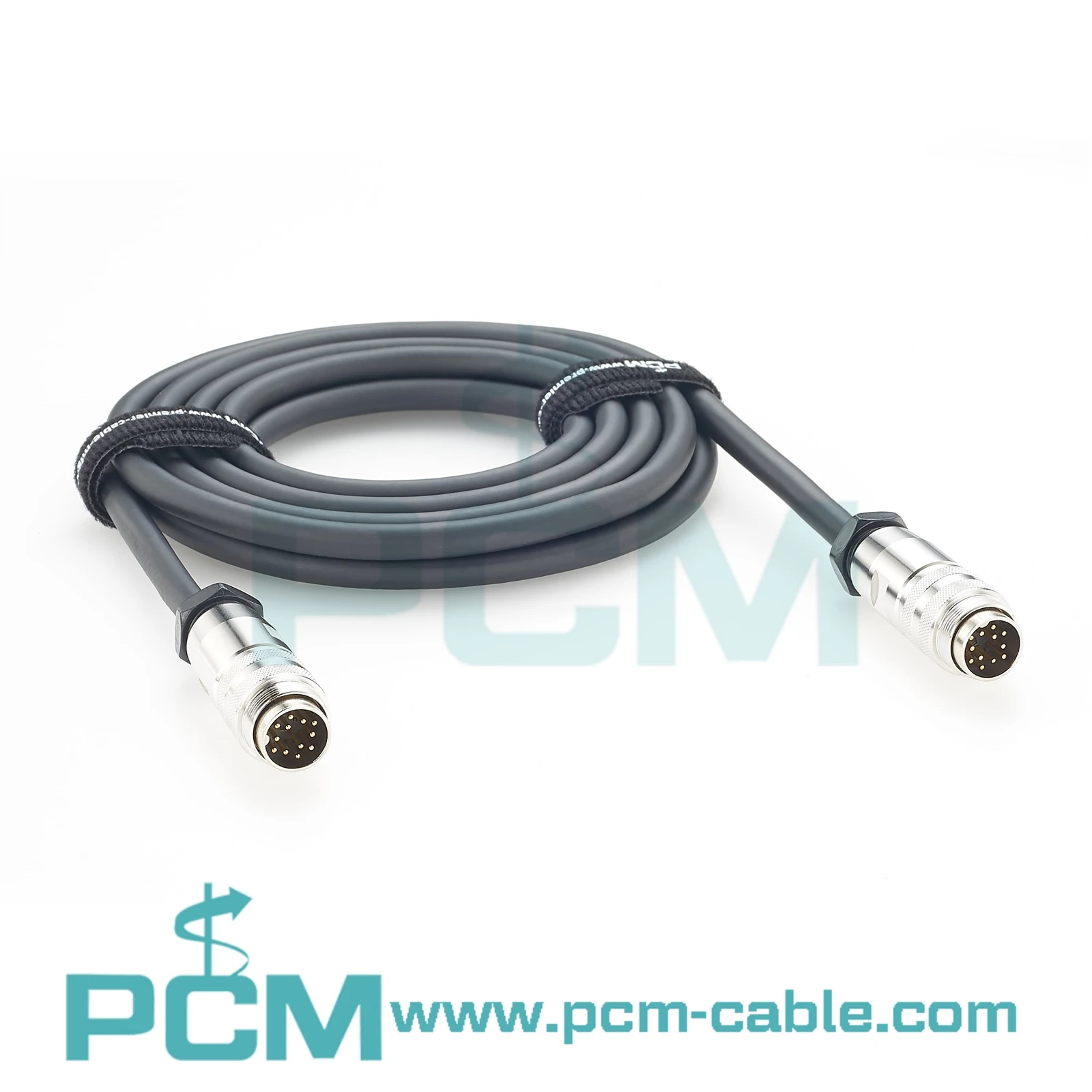

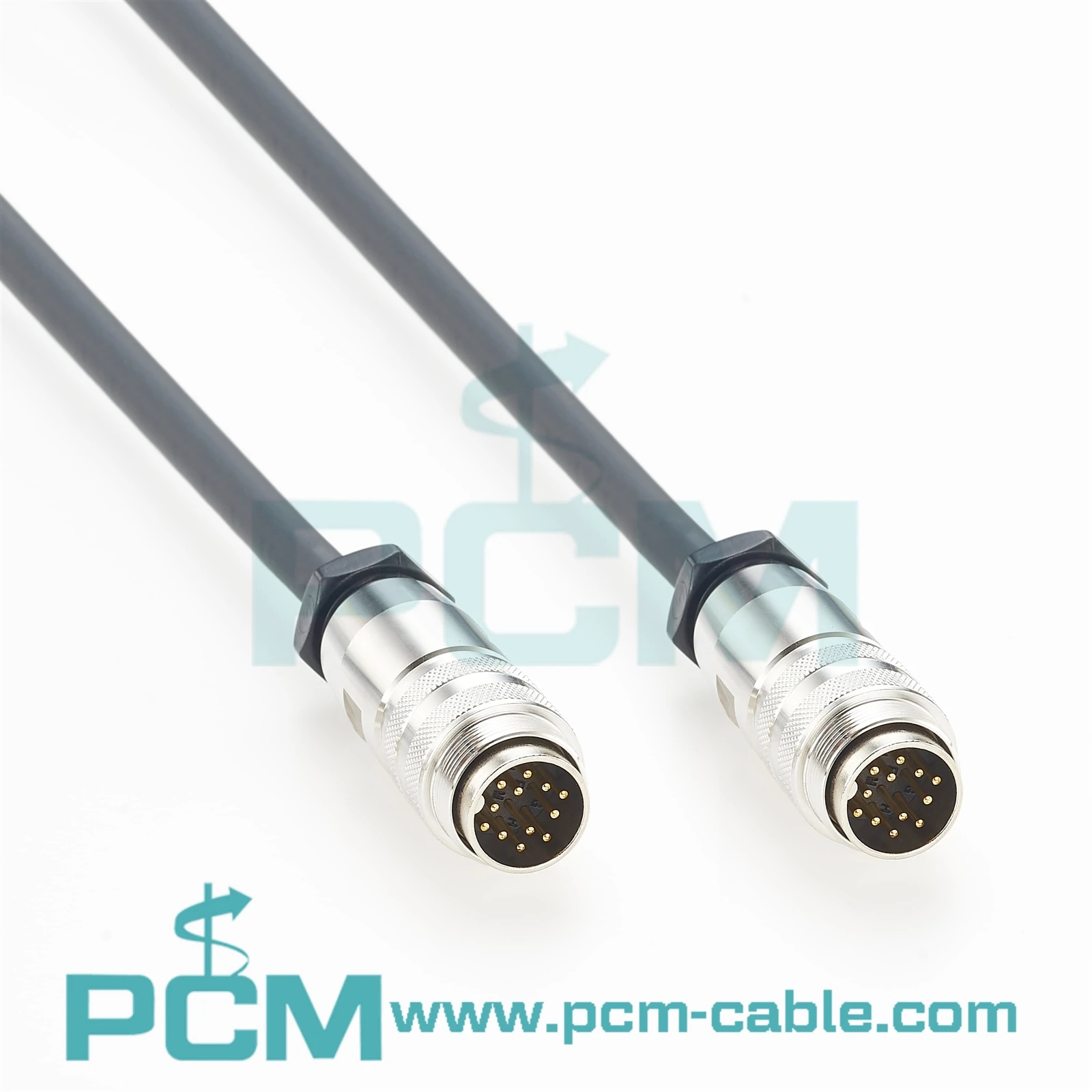

Toodete väljapanek
Toote omadused
M16 12-Pin High-Desity liides
Kahepoolsed M16 12-kontaktiga pistikühendused pakuvad kompaktses ümmarguses liideses kaksteist ühenduskohta, muutes need sobivaks tööstussüsteemidele, mis nõuavad mitme-kanaliga andurit, juhtimist või seadmete omavahelist ühendamist piiratud paigaldusruumis.
24AWG mitmetuumaline{1}}kaabel
24AWG mitme-tuumalise juhtme konfiguratsioon tasakaalustab juhtmetiheduse, kaabli läbimõõdu, paindlikkuse ja sisemise marsruutimise nõuded, muutes selle sobivaks tööstuslikuks juhtimiseks ja mitme -kanaliga madala võimsusega-signaali ühendusteks.
Varjestatud + punutud komposiitvarjestus
Varjestatud ja põimitud komposiitkonstruktsioon on mõeldud tööstuslikesse keskkondadesse, mis sisaldavad mootoreid, VFD-sid, servoajami ja muid elektrilisi müraallikaid, aidates vähendada väliste elektromagnetiliste häirete mõju sisemistele signaaliahelatele, kui need on korralikult lõpetatud.
Kuni 8 miljonit Flex-tsüklit
High-Flex kaablikonstruktsioon on loodud pidevaks korduvaks liikumiseks ja toetab kuni 8 miljonit paindtsüklit kindlaksmääratud katsetingimustes, eristades seda tavapärastest tööstuslikest mitmetuumalistest kaablitest, mis on mõeldud peamiselt staatiliseks paigaldamiseks.
Põhirakenduse stsenaariumid
Tööstuslikud andurid ja kodeerijad
Sobib tööstuslike andurite, asukoha-tuvastusseadmete, monitooringumoodulite, kodeerijate ja juhtimisseadmete vahel mitme{0}ahelaga ühendamiseks.
Robootika ja liikumisjuhtimine
Mõeldud robotkäte, liikumistelgede, otsaefektorite ja automatiseeritud liikuvate sõlmede jaoks, kus kaablit töötamise ajal korduvalt painutatakse.
CNC tööpingid
Sobib CNC-sõlmede, andurite tagasisidesüsteemide, asendituvastuse ja abijuhtimisahelate teisaldamiseks, mis nõuavad masina liikumise ajal mitme kontaktiga ühendust.
Peamised jõudluse eelised
Vähendatud dünaamilise väsimuse ja hoolduse risk
High{0}}Flex konstruktsioon on loodud korduvaks painutamiseks, aidates vähendada juhtmete ja ümbrise väsimist, minimeerides samal ajal seisakuid ja kaablite vahetamist pidevas liikumises{1}}seadmetes.
12 kontaktiga integreerimine kompaktsete süsteemide jaoks
Üks M16 liides integreerib 12 kontakti mitme anduri, juhtimis- ja abiahela jaoks, vähendades eraldi pistikute nõudeid ja säästes seadmete paigaldusruumi.
Komposiitvarjestus signaali stabiilsuse tagamiseks
Varjestatud ja põimitud konstruktsioon koos õige maandusega aitab vähendada mootorite ja servoajamite EMI-sidumist, parandades juhtimis- ja tagasisidesignaali stabiilsust.
Korduma kippuvad küsimused
Q1: Mis tüüpi kaabel on PCM-1015?
A1:PCM-1015 on M16 12-kontaktiga isane-–-painduv-anduri/ajamiga kaabel, mis kasutab 24AWG varjestatud ja põimitud kaablit, mis on mõeldud peamiselt robootika-, CNC- ja pidevliikumise automatiseerimisseadmete jaoks.
2. küsimus: kas 8 miljonit tsüklit viitavad konnektori paaritumisajale?
A2: Ei. 8-miljoni tsükli hinnang viitab kaabli painde jõudlusele kindlaksmääratud dünaamilistes katsetingimustes, mitte M16 pistikute kaheksale miljonile paaritustsüklile.
3. küsimus: miks kasutada varjestatud ja punutud konstruktsiooni?
A3: Varjestatud ja põimitud konstruktsioon aitab parandada EMI kaitset tööstuslike mootorite, servoajamite, VFD-de ja muude elektriliselt müra tekitavate seadmete ümber. Varjestuse tegelik jõudlus sõltub ka varjestuse otsast ja süsteemi üldisest maandusest.
4. küsimus: kas M16 12-Pin saab ühendada otse mis tahes 12 kontaktiga seadmega?
A4: Ei. Kinnitada tuleb pistiku geomeetria, võtmed, pistikupesa, seadmete -poolse sugu ja elektrilised määratlused. Sama tihvtide arv ei taga mehaanilist ega elektrilist ühilduvust.
K5: Kas kaabli pikkust ja pistikupesa saab kohandada?
A5: jah. Premier Cable saab kohandada kaabli pikkust, 12-kontaktilist pinouti, traadimõõturit, varjestusstruktuuri, ümbrise materjali, pistiku konfiguratsiooni ja märgistust vastavalt OEM-projekti nõuetele.
Tooted Joonis
