XT60 paneelikinnituskaabel
PCM Cable Co., Ltd. on üks juhtivaid XT60 paneelikinnituskaablite tootjaid ja tarnijaid Hiinas. Tere tulemast kvaliteetsete kohandatud toodete hulgimüügile soodushinnaga meie tehasest. Pakkumise ja tasuta proovi saamiseks võtke meiega ühendust.
Premier kaabel PCM-1012on äsja arendatudAmass XT60 paneelikinnituskaabelloodud paneeli-taseme alalisvooluühenduste jaoks akuseadmetes, RC/FPV-süsteemides, kaasaskantavates toiteseadmetes, päikeseenergiaseadmetes, e-jalgratastes ja kohandatud elektrikilpides.
Koost kombineeribehtsad Amass XT60 isased ja emased pistikud16AWG toitejuhtmega standardse 30 cm konfiguratsiooniga. TheXT60 emane pistik asub seadme paneelil, samas kuiXT60 isane pistik jääb korpuse sisseühendamiseks kontrolleri, toitemooduli, akuahela või sisemise juhtmestikuga.
Umbes 26 mm paneeli väljalõikega muudab konstruktsioon tavalise lahtise XT60 juhtme-to-juhtmeühenduse puhtamakspaneelile{0}}monteeritud toiteliides. See arhitektuur on eriti kasulik, kui väline aku või alalisvooluallikas peab jääma eemaldatavaks, samal ajal kui sisemine toitejuhtmestik jääb korpuse sees korrastatuks ja kaitstuks.
Miks valida XT60 paneelikinnituskaabel?
Tavaline XT60 pikenduskaabel on peamiselt mõeldud tasuta juhtmest-to-ühenduseks. PCM-1012 lisab väärtustXT60 ühenduse viimine fikseeritud seadmepaneeliga. See on eriti kasulik, kui akusid ühendatakse sageli väliselt, samas kui sisemine juhtmestik peab jääma korrastatuks seadmete integreerimiseks, teenindamiseks ja korratavaks tootmiseks.

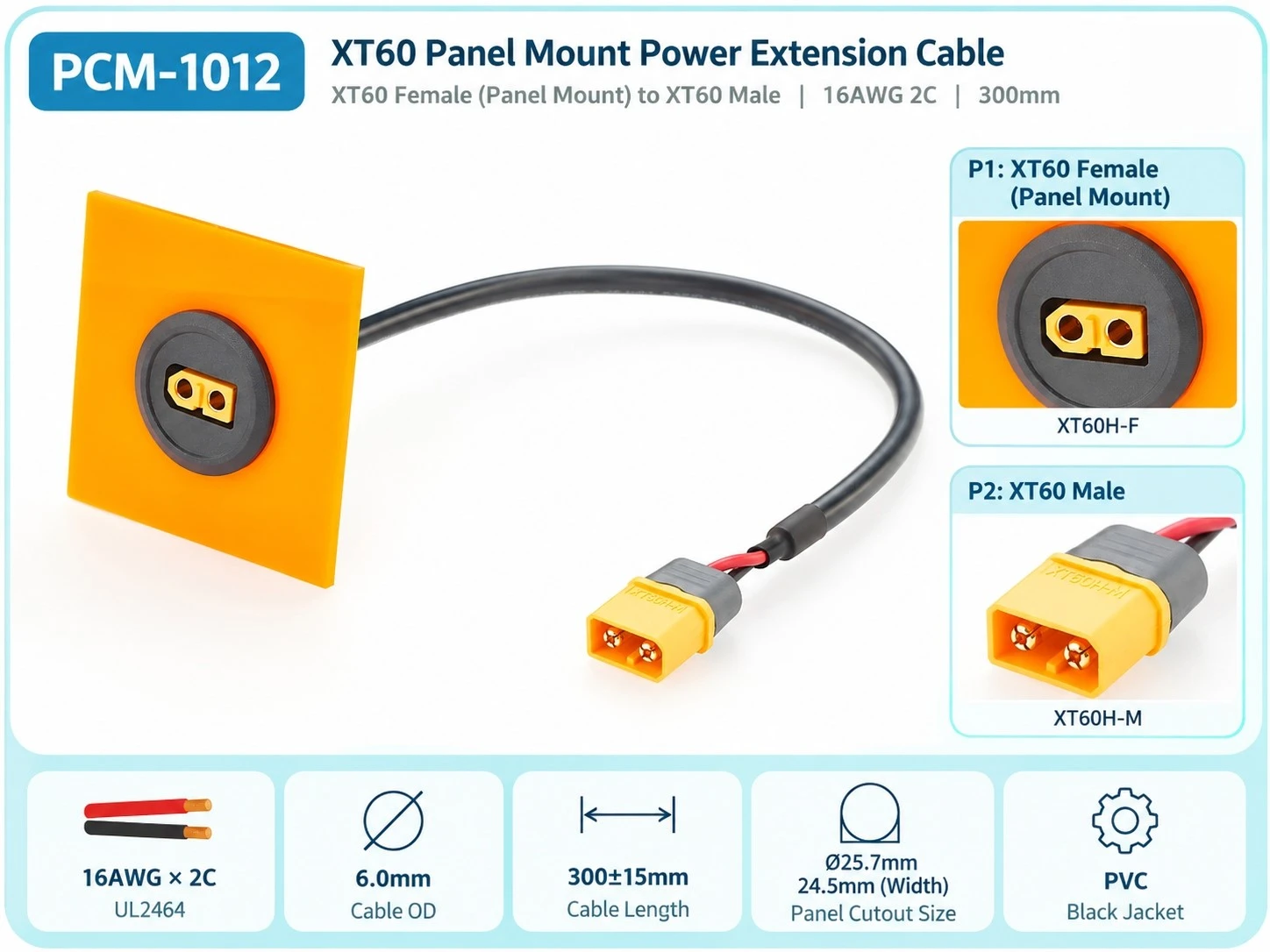

Toote spetsifikatsioon
| Toote nimi | XT60 isane-emane paneelikinnitusega toitekaabel |
| P/N | PCM-1012 |
| P1 liides | XT60 emane pistik, paneel{1}}kinnituskülg |
| P2 liides | XT60 isane pistik |
| Traatvarras | UL2464, 16AWG x 2C |
| Traadi välisläbimõõt | OD 6,0 mm |
| Peamine pikkus | 300 + 15 mm |
| Paneeli avamine | 25,7 mm, 24,5 mm laius |

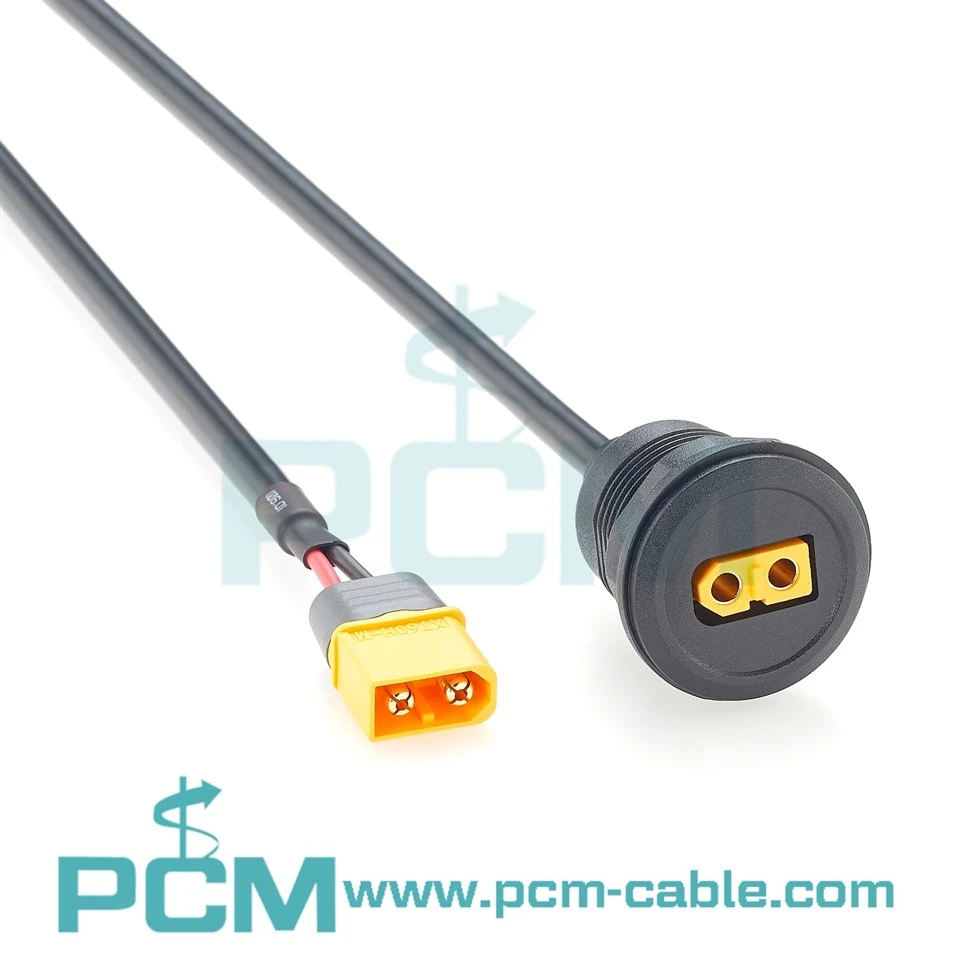

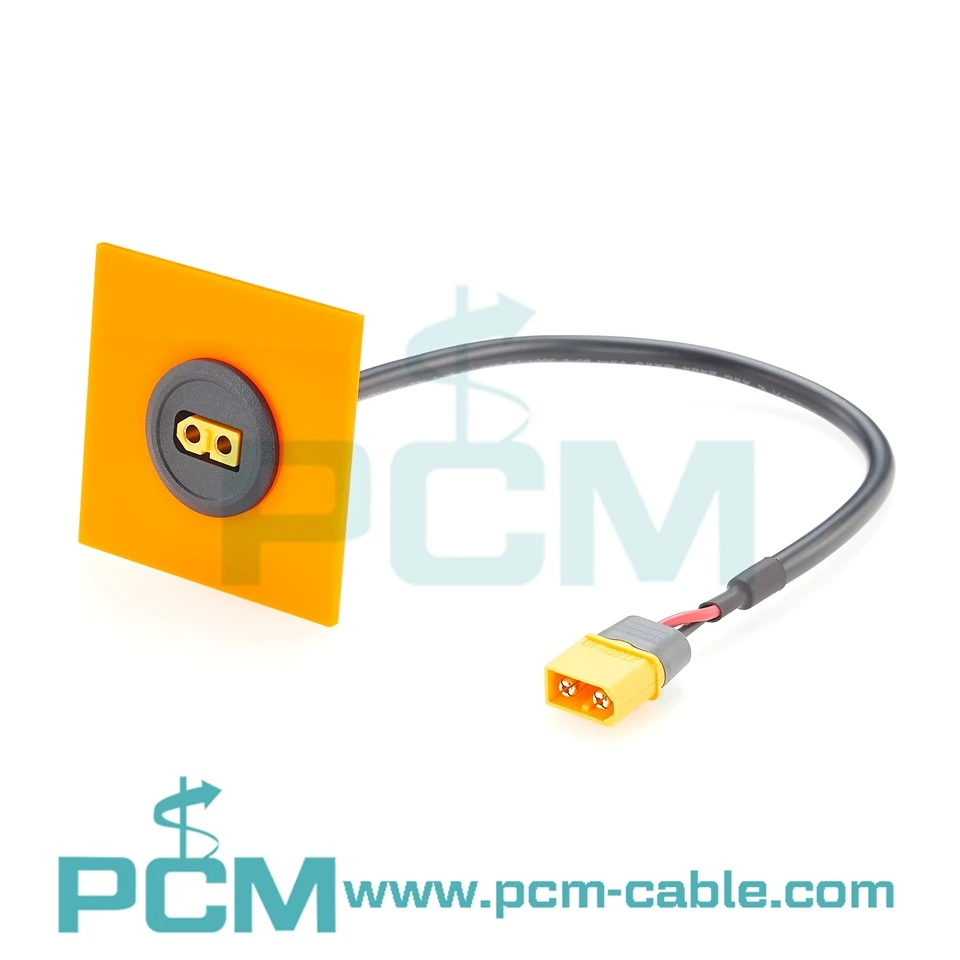

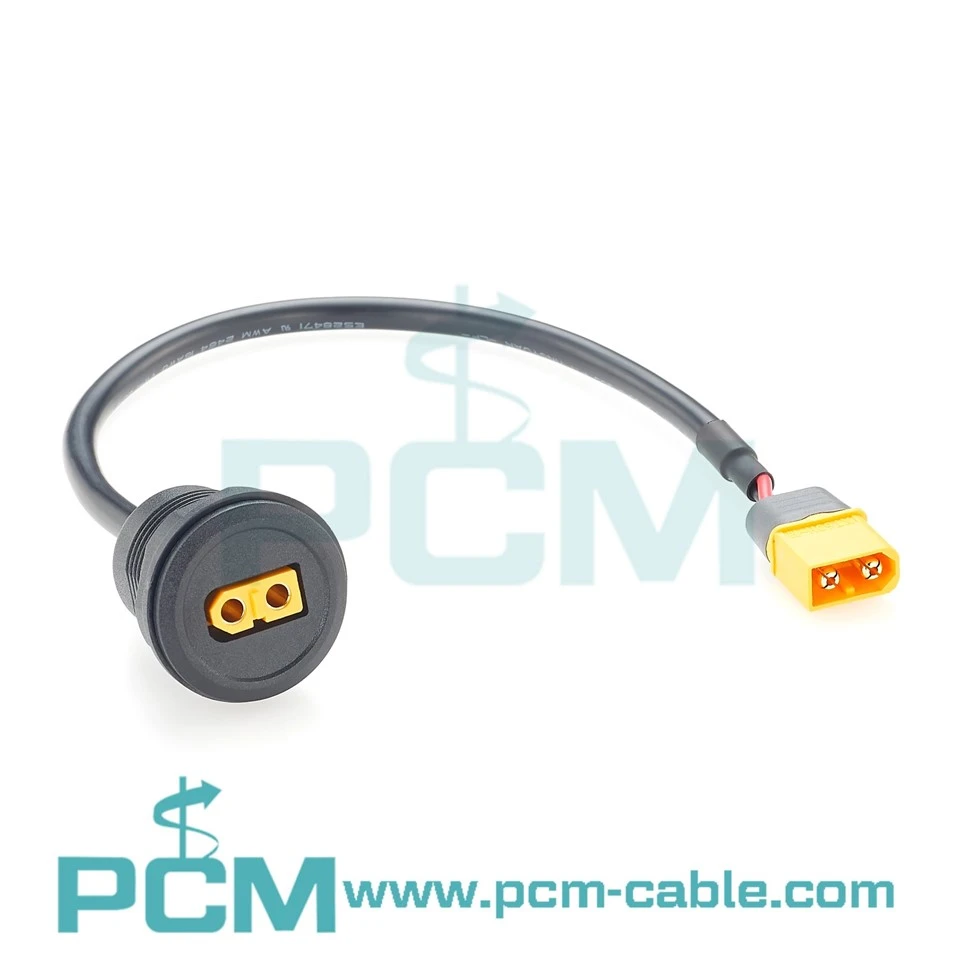

Toodete väljapanek
Toote omadused
Ehtsad Amass XT60 pistikud
Nii isas- kui ka naissoost otsad kasutavad ehtsaid Amass XT60 pistikuid, pakkudes ühtset XT60 paaritussüsteemi ja vähendades ühilduvusriske, mis on põhjustatud visuaalselt sarnastest erineva mõõtmete, tolerantsi või materjaliga pistikutest.
Väline naissoost ja sisemine meeste paigutus
XT60 emane pistikupesa on paigutatud välispaneeli küljele alalisvoolu toiteliidesena, samas kui XT60 isane pistik jääb aku juhtmestiku, kontrollerite või sisemiste toitemoodulitega ühendamiseks korpusesse.
16AWG × 30 cm kaabli konfiguratsioon
16AWG toitejuhe ja standardne 30 cm kaablipikkus tasakaalustavad voolu-kandevõimet, sisemist marsruutimisruumi ja paigaldamise paindlikkust koos kohandatud pikkuste ja juhtmemõõturitega.

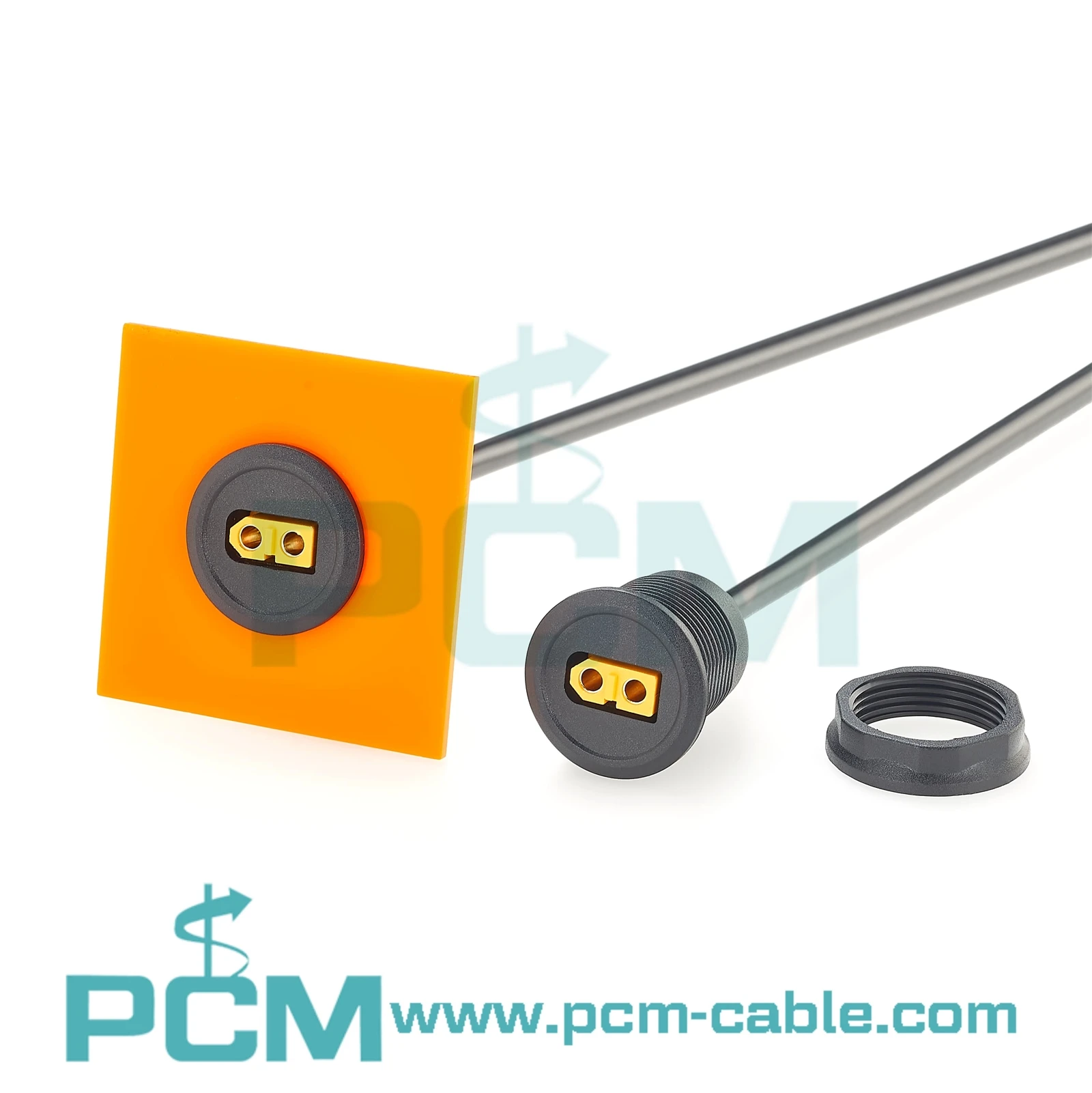

Umbes . 26mm paneeli väljalõike kujundus
Paneeli-kinnitusots on kavandatud ligikaudu 26 mm väljalõikega, mis võimaldab XT60 liidese kindlalt korpustele, juhtkarbidele või seadmete korpustele paigaldada, et tagada puhtam marsruut ja parandada paigaldusstabiilsust.
Põhirakenduse stsenaariumid
FPV ja droonivarustus
Sobib FPV monitoridele, maapealsetele jaamadele, droonitarvikutele ja ühilduvatele kuvaseadmetele, mis nõuavad välist alalisvoolu liidest.
RC mudelid
Sobib RC-autodele, paatidele ja lennukitele, mis vajavad eemaldatavaid LiPo akuühendusi sisemiste toitesüsteemidega.

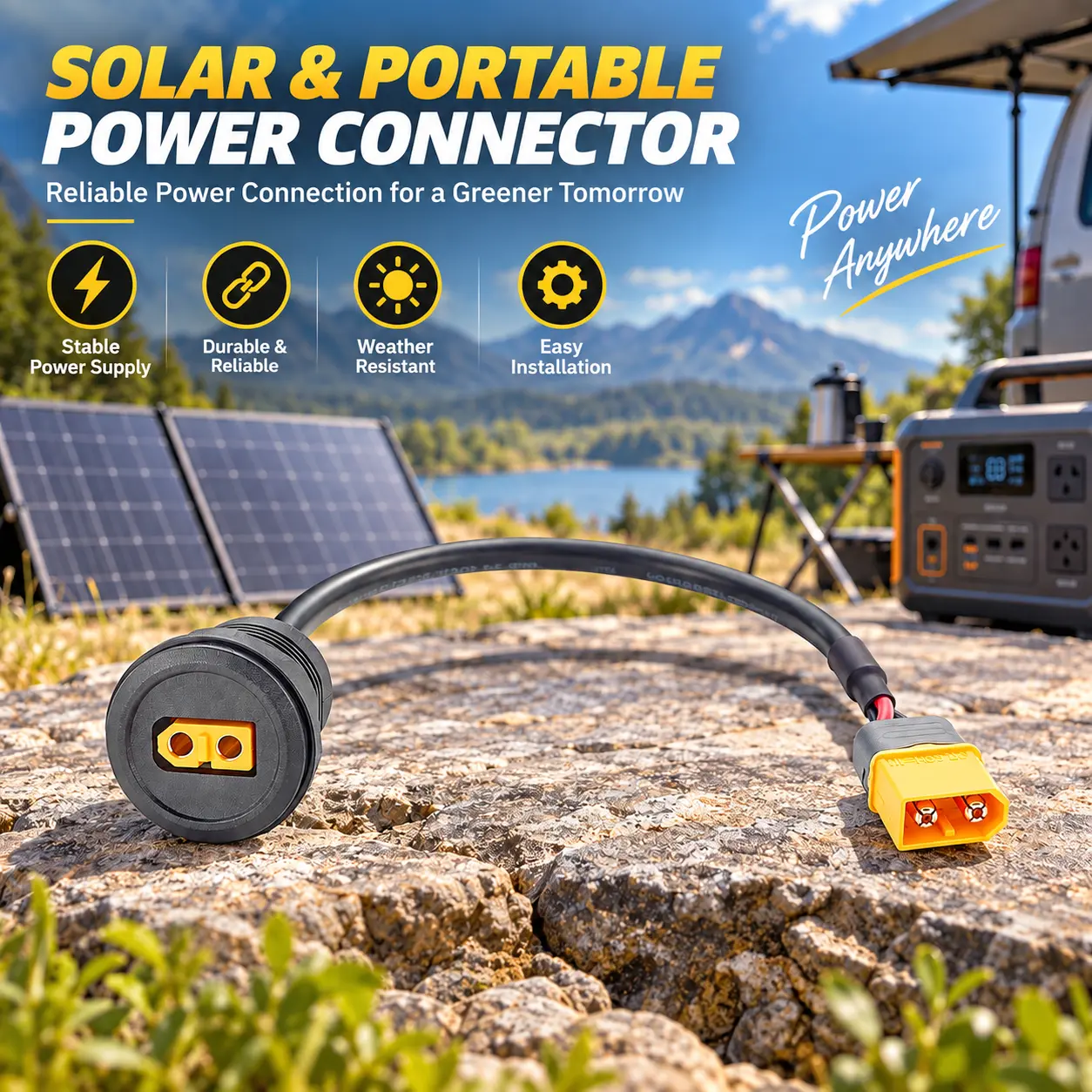

Päikeseenergia ja kaasaskantav energia
Mõeldud paneeli{0}}tasandi sisend- või väljundühendusteks kompaktsetes päikeseenergiasüsteemides, kaasaskantavates toiteplokkides, isetegemise akukarpides ja alalisvoolujaotusseadmetes.
Peamised jõudluse eelised
◆ Täiustatud sisemise ja välise võimsuse piir
Paneelil-kinnitatud emane pistikupesa loob seadme piiril määratletud toiteliidese, mis võimaldab akusid või toiteallikaid ühendada ja lahti ühendada ilma korpust avamata, hoides samal ajal sisemist juhtmestikku sees kaitstuna.
◆ Vähendatud pinge sisemisele juhtmestikule
Väline ühendamine toimub fikseeritud paneeli asukohas, mis vähendab sisemise juhtmestiku korduvat tõmbamist, keerdumist ja liikumist võrreldes lahtise XT60 pikenduskaabliga ning parandab ühenduse stabiilsust.
◆ Täiustatud originaalseadmete valmistaja koostu järjepidevus
Eelmonteeritud XT60 isane-–-emane juhtmestik standardib pistiku tüübi, juhtme gabariidi, kaabli pikkuse ja paigalduse orientatsiooni, toetades järjepidevat tootematerjalide haldamist, korratavat montaaži ja tõhusat mahutootmist.
◆ Vähenenud juhtmete paigaldamine hoolduse ajal
Eemaldatav sisemine XT60 isane ühendus vähendab püsivalt integreeritud juhtmestiku hoolduspiiranguid, pakkudes suuremat paindlikkust moodulite vahetamisel, seadmete hooldamisel ja tulevastel ühilduvate konstruktsioonide rakmete uuendamisel.
Korduma kippuvad küsimused
K1: Kas PCM-1012 kasutab ehtsaid Amass XT60 pistikuid?
A1: Jah. PCM-1012 on varustatud ehtsate Amass XT60 pistikutega nii isas- kui ka naissoost otsas, muutes selle sobivaks OEM-projektide jaoks, millel on määratletud pistikubränd ja hankimisnõuded.
Q2: milline ots on seadmepaneelile paigaldatud?
A2: XT60 emane pistik on paigaldatud seadmepaneelile välise liidesena, samas kui XT60 isane pistik jääb sisemise toitejuhtmega ühendamiseks korpuse sisse.
K3: Millist paneeli väljalõike suurust vajab PCM-1012?
A2: Praegune standardkujundus kasutab ligikaudu26 mm paneeli väljalõige. Lõplikud väljalõike mõõtmed ja tolerantsid tuleks enne masstootmise korpuse või paneeli töötlemist kontrollida kinnitatud näidise ja mehaanilise joonisega.
Q4: Kas PCM-1012 saab kohandada ka muudes pikkustes?
A4: jah. Premier Cable saab kohandada kaabli pikkust, juhtmemõõtu, pistiku konfiguratsiooni, märgistust ja paneeli-kinnitusstruktuuri vastavalt OEM-i nõuetele, sealhulgas kohandatud rakmete väljatöötamist mahuseadmete kokkupanekuks.

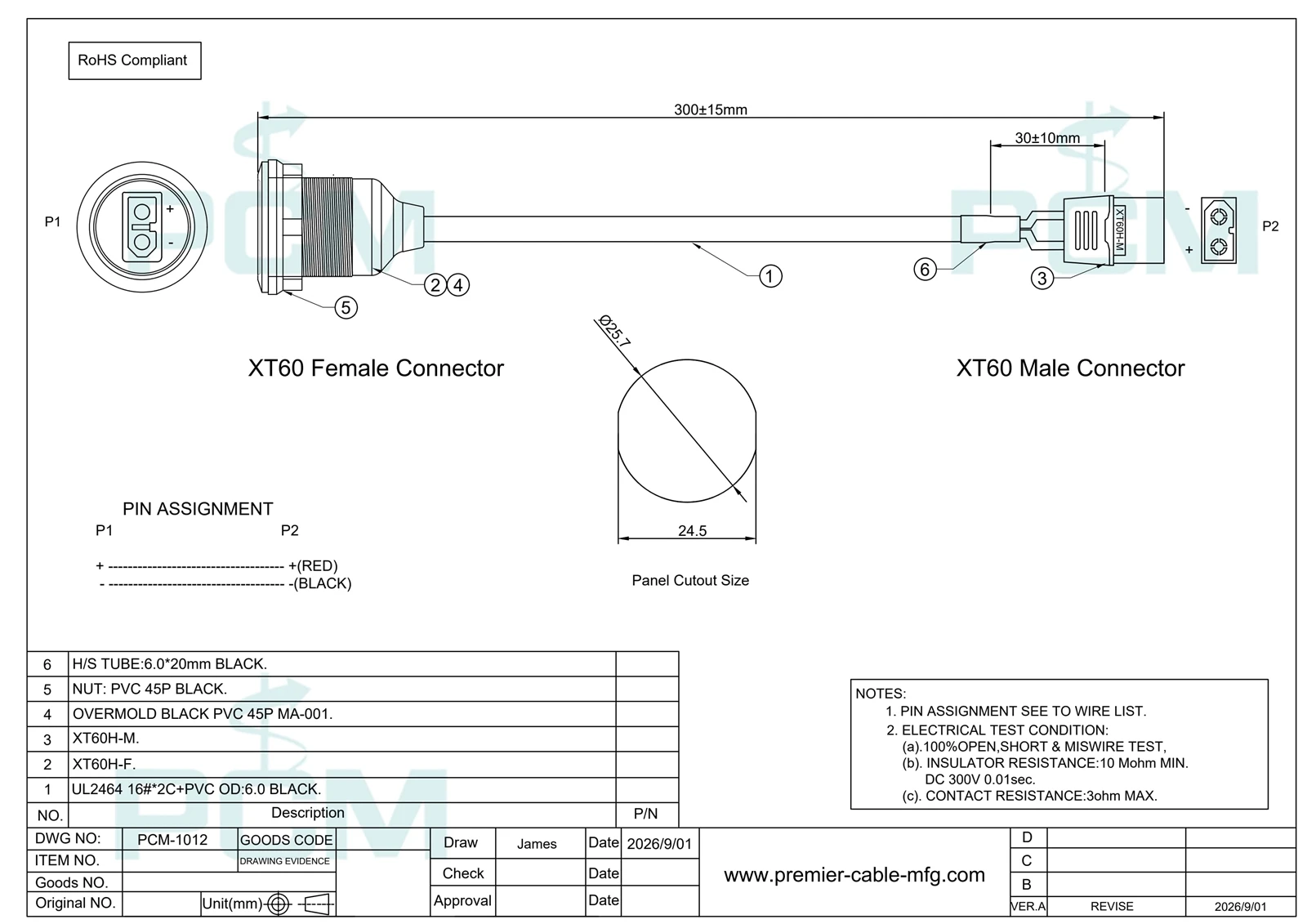

Tooted Joonis
