GEMnet Z kuni 6 A koodikaabel TE 1-2428482-4 kuni TE 2368003-1
PCM Cable Co., Ltd. on üks juhtivaid GEMnet Z kuni 6 A koodikaabli TE 1-2428482-4 kuni TE 2368003-1 tootjaid ja tarnijaid Hiinas. Tere tulemast kvaliteetsete kohandatud toodete hulgimüügile soodushinnaga meie tehasest. Pakkumise ja tasuta proovi saamiseks võtke meiega ühendust.

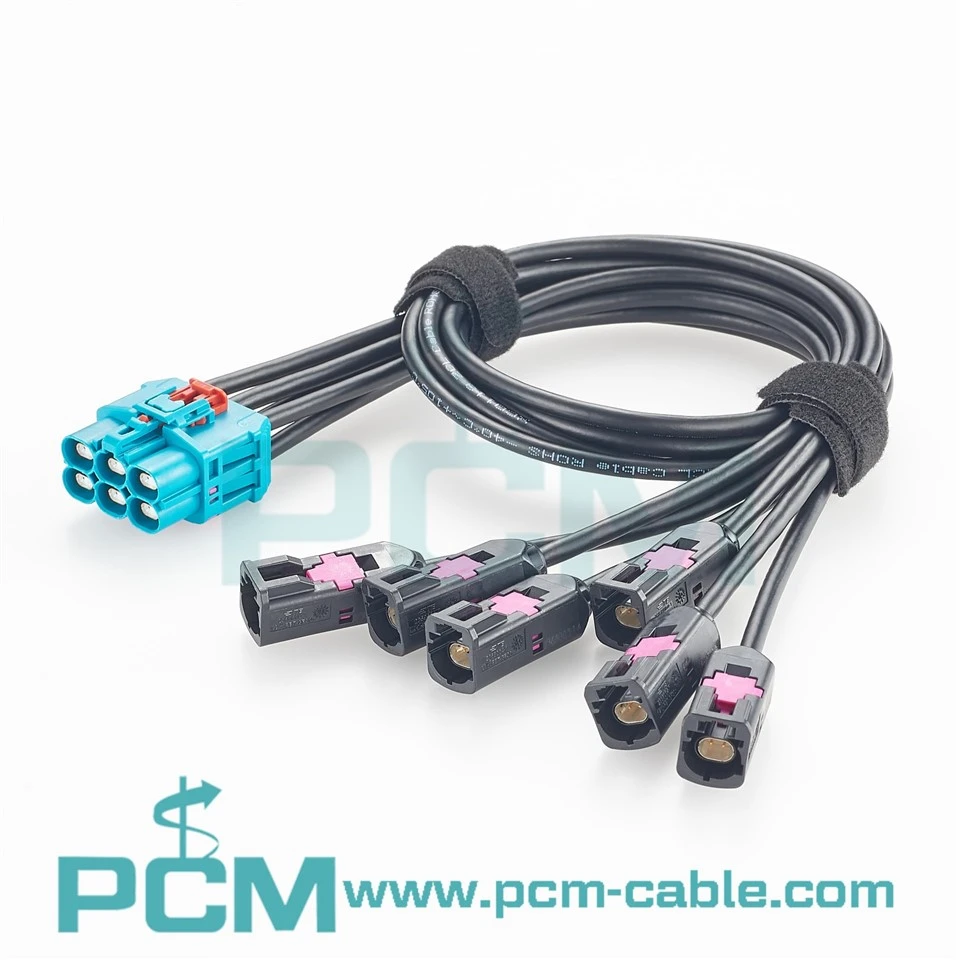

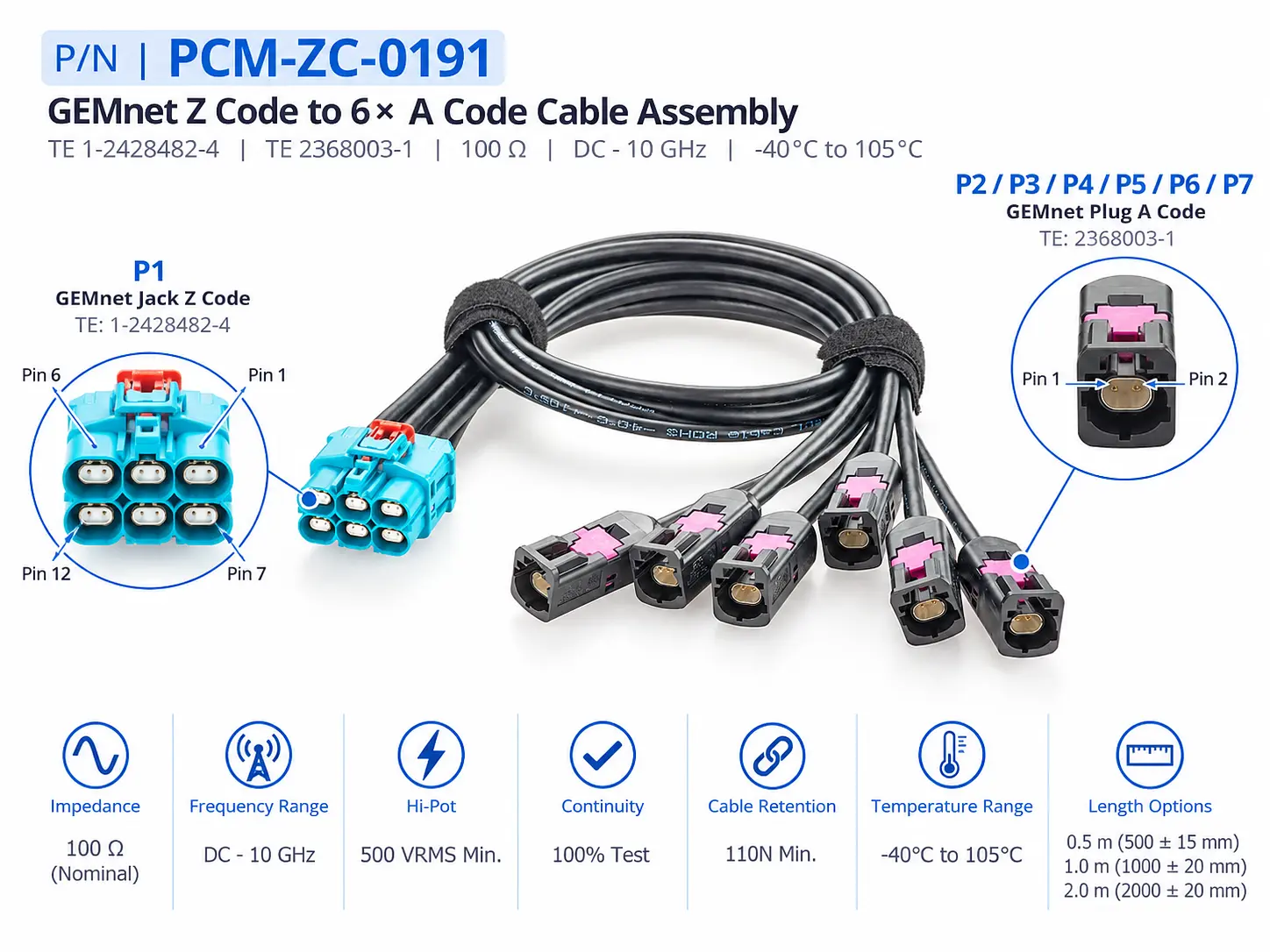

PCM-ZC-0191 on GEMnet Z-, mis on kodeeritud kuuele A-kodeeritud kiirele-andmesidekaablile, mis on mõeldud autode elektroonikasüsteemide jaoks. Üks kuue kanaliga põhipistik pakub kuut sõltumatut haru, mis võimaldab ühendada kontrolleri otsas mitu füüsilist liidest, samal ajal kui iga haru suunatakse vastavalt anduri või elektroonilise mooduli asukohale.
Koost on mõeldud seadmetele, millel on vastav kuue{0}}kanali pordi konfiguratsioon, mis aitab vähendada korduvaid põhi-pistikute paigutusi ja parandada rakmete organiseerimist. See on passiivne füüsiline ühendus, mitte Etherneti lüliti, protokollimuundur või aktiivne signaalijaotur.
Paigaldusnõuded: kinnitage pordid, ruum ja haru teed
Enne paigaldamist kontrollige täpseid seadme{0}}külgmiste pistikute osade numbreid, Z/A-kodeeringut, kontaktitüüpe, viigu määramist ja kuue-kanali paigutust. Visuaalne sarnasus üksi ei ole ühilduvuse kindlakstegemiseks piisav. Standardpikkused 0,5 m, 1 m ja 2 m sobivad erinevatele varustuskaugustele. Insenerid peaksid võimaldama piisavat vahekaugust, kaabli painderaadiust ja piirangute asukohti, vältides pidevaid tõmbekoormusi läbimurde ja pistiku väljapääsude juures. Koostu ei tohiks ilma erikontrollita käsitleda veekindla ühendusena.
Tootmisprotsess: kontrollitud lõpp ja tee{0}}teel-teel läbivaatus
Koost kasutab LEONI Dacar 686-3 Etherneti kaablit ja määratud TE GEMneti pistikuid. Tootmine peaks järgima kaabli eemaldamise, kontaktide kokkupressimise, diferentsiaalpaaride käsitsemise, varjestusotsuste ja juhtmestiku tõkestamise kohta kehtivaid pistiku spetsifikatsioone. Kõiki kuut haru tuleb joonisel võrrelda, et vältida kanalite ristumist või valesid varjestusühendusi. Tootmise ülevaatus põhineb kindlaksmääratud järjepidevusel, Hi-Pot'il ja mehaanilistel nõuetel.
Kasutusiga: vähendage mehaanilist pinget ja säilitage ühenduse olek

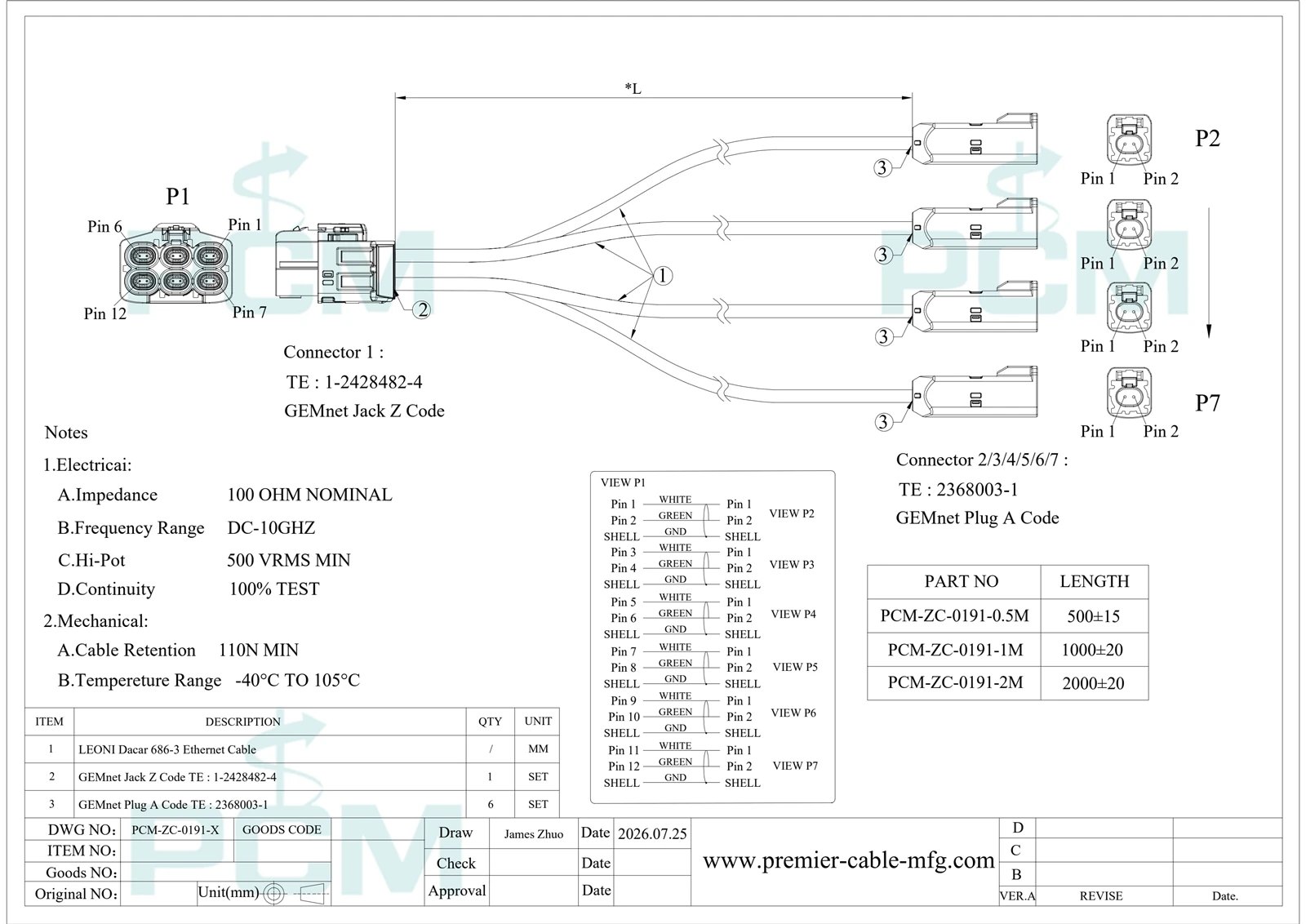

Joonisel on määratud minimaalne kaabli kinnitusjõud 110 N ja töötemperatuuri vahemik -40 kraadist kuni 105 kraadini, pakkudes projekteerimiskriteeriume mehaanilise ja termilise sobivuse kohta autokeskkonnas. Rakmete õiged kinnitused, liigse painutamise ja puhaste liideste vältimine ja õiged ühendamisprotseduurid aitavad vähendada kontaktprobleemide ja kaablikahjustuste ohtu pikaajalisel kasutamisel.
Toote spetsifikatsioon
| P/N | PCM-ZC-0191 |
| Peamine pistik | TE 1-2428482-4, GEMnet Z kood, 6 bitti |
| Haruühendused | 6 x TE 2368003-1, GEMnet A kood |
| Kaabel | LEONI Dacar 686-3 Etherneti kaabel |
| Takistus | 100Ω nimivõimsus |
| Sagedusvahemik | DC-10GHz |
| Temperatuur | -40 kraadi kuni 105 kraadi |
| Pikkus | 500 +15mm;1000 +20mm;2000 +20mm |
Toodete väljapanek
Toote omadused

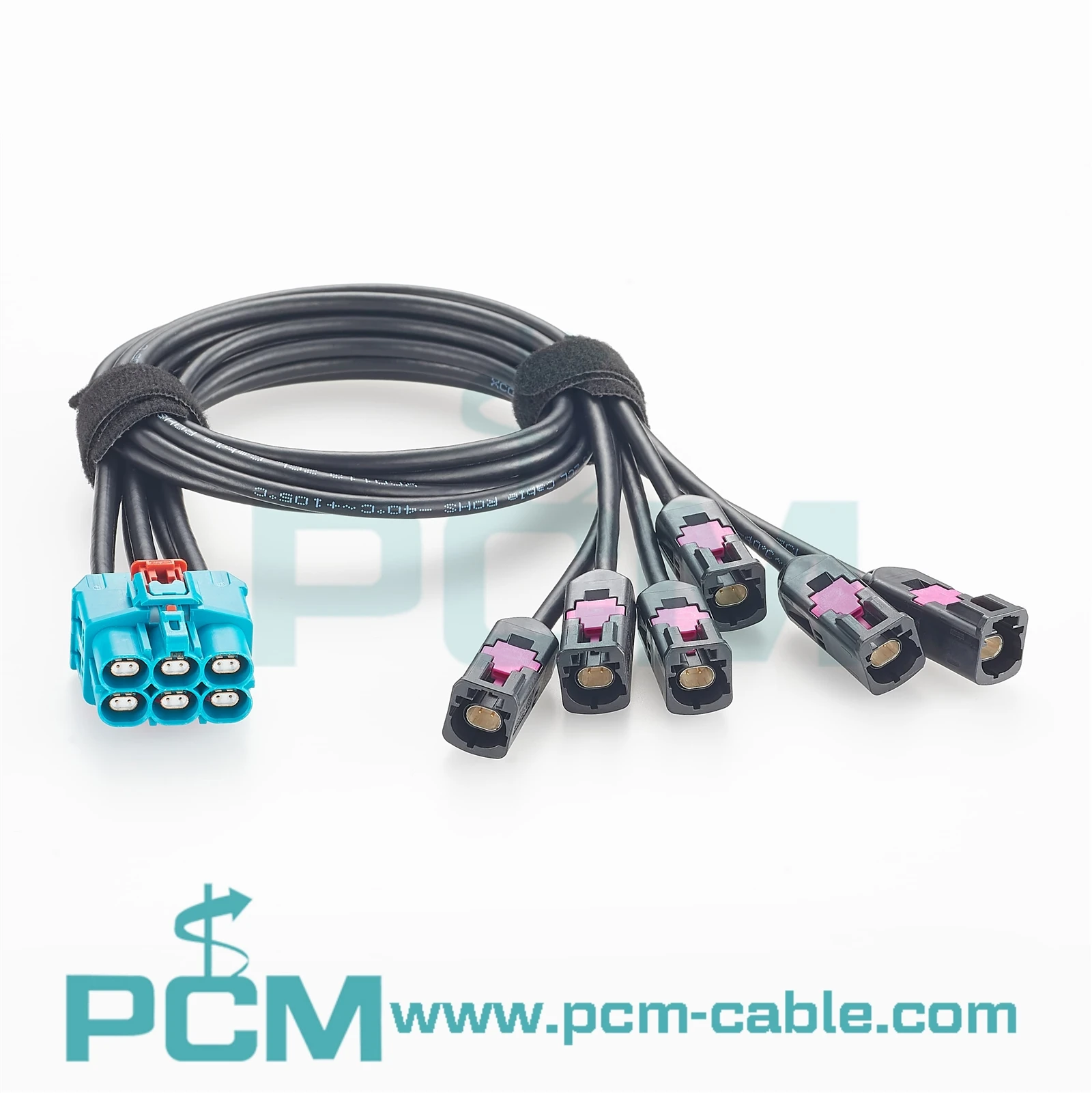

Kuue-kanali Z-kodeeritud põhipistik
TE 1-2428482-4 kuuepositsiooniline Z-koodiga põhipistik ühendab kuus sõltumatut
andmekanalid ühte liidesesse ühilduvate mitme pordiga{0}}seadmete jaoks.

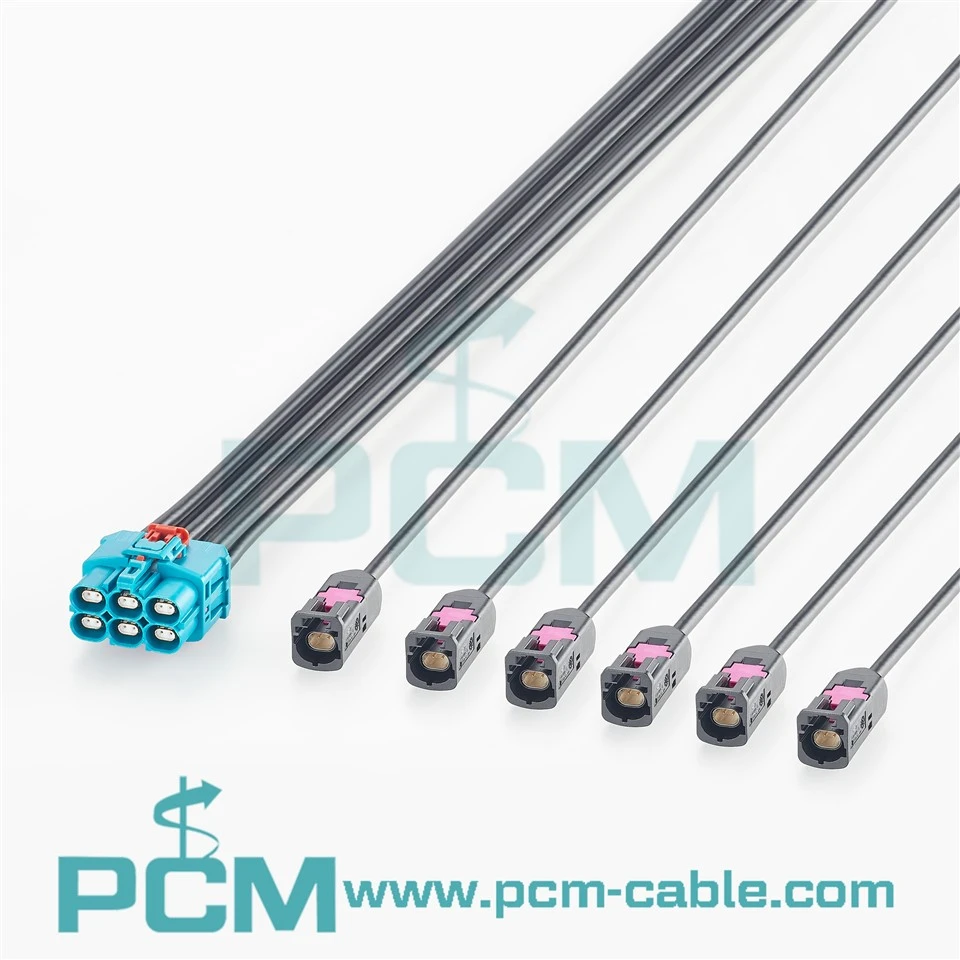

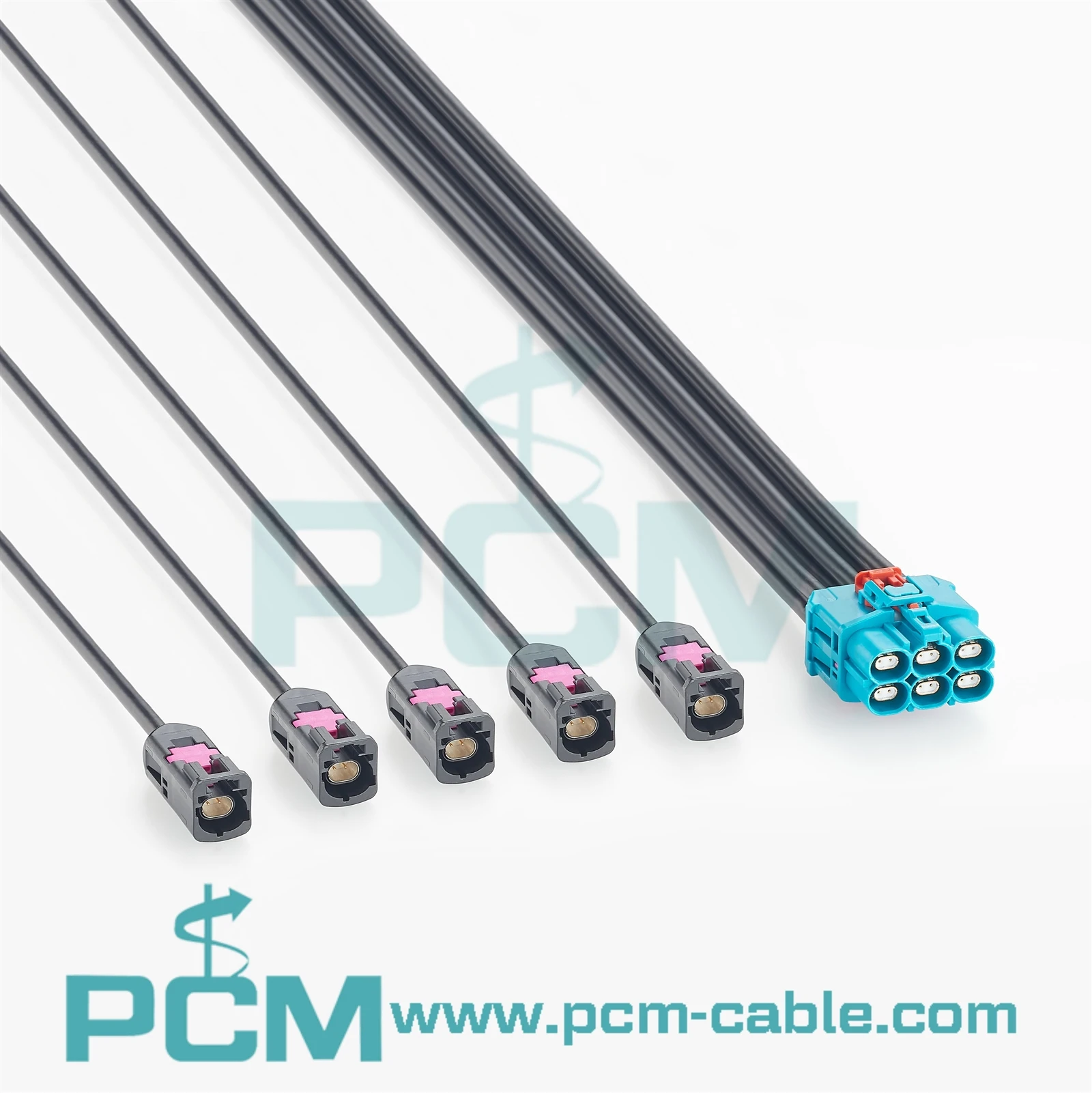

Kuus sõltumatut A-koodi haru
Kuus TE 2368003{1}}1 A-koodiga haru pakuvad individuaalseid kanaliühendusi, võimaldades kogu süsteemis paiknevate seadmete eraldi marsruutimist ja tuvastamist.
LEONI Dacar 686-3 kaabel
Määratletud LEONI autotööstuse Etherneti kaabel koos 100O nominaalse impedantsi disainiga loob kindla füüsilise ühenduse aluse kiirete diferentsiaalsignaalide jaoks.
Kolm standardpikkust
Saadaval 0,5 m, 1 m ja 2 m versioonidena, võimaldab komplekt valida vastavalt kontrollerite- ja-seadmete kaugustele ning aitab vähendada kaablite tarbetut lõtku.
Põhirakenduse stsenaariumid
Autotööstuse domeenikontrollerid ja tsentraliseeritud E/E arhitektuur
Sobib domeenikontrolleritele, keskarvutusseadmetele ja sõidukite võrgumoodulitele, mis on varustatud kuue{0}}kanaliga GEMneti liidesega, mis ühendavad põhipordi mitme elektroonilise sõlmega. Protokolli ja andmeedastuskiiruse{2}}ühilduvus tuleb seadmega kinnitada.
ADAS mitme{0}}anduri andmeühenduvus
Saab kasutada füüsiliste andmesideühenduste jaoks ühilduvates kaamera-, radari- ja muudes kiiretes{0}}andurisüsteemides, suunates kuus kanalit eraldi positsioneeritud seadmetesse. Kontrollida tuleb iga anduri täpseid liidesenõudeid.
Info- ja meelelahutus- ja{0}}kiire andmemoodulid
Sobib teabe- ja meelelahutusmoodulitele, kuvaritele ja kiiretele{0}}andmetöötlusmoodulitele koos sobivate GEMneti liidestega, pakkudes konsolideeritud põhiühendust ja individuaalselt marsruuditud diferentsiaalharusid.
Peamised jõudluse eelised
● Parandage mitme kanaliga{0}}süsteemide integreerimise tõhusust
Konsolideeritud kuue-kanaliga põhiots vähendab korduvaid pistikute paigutusi kontrolleris ja loob paremini organiseeritud kaabli väljapääsu. Sõltumatuid harusid saab suunata vastavalt seadmete asukohale, vähendades rakmete ristumisi ja kliirensi riske, parandades samal ajal kokkupanekut ja hooldust.
● Lihtsustage ühendusteed ja materjalihaldust
Z-kodeeritud kuueks A-kodeeritud ühenduse loomine määratud GEMnet-liidestega võib vähendada tarbetuid vahepealseid adaptereid ühilduvate seadmete vahel, vähendades ühenduspunktide arvu ja lihtsustades materjaliarve, montaažietappe ja liidese kontrolli.
● Lihtsam kontrollida{0}}kiirühendusi maanteede kaupa
Kuus sõltumatut diferentsiaalkanalit ja määratletud tihvtide määramine toetavad individuaalset järjepidevust, varjestust ja kiiret{0}}jõudluskontrolli. Täielik lingi testimine võimaldab hinnata sisestuskadu, tagastuskadu ja kanali marginaali, vähendades kontrollimata kaablikombinatsioonidega seotud riske.
Korduma kippuvad küsimused
1. küsimus: kas PCM-ZC-0191 saab jagada ühe Etherneti pordi kuueks võrgupordiks?
V1: Ei. See on passiivne kuue{2}}kanaliga füüsiline katkestuskomplekt. Hostseade peab tagama vastavad kuus sõltumatut kanalit; kaabel ei teosta kommuteerimist, marsruutimist ega protokolli teisendamist.
Q2: kas see ühildub kõigi GEMnet Z ja A kodeerimisseadmetega?
A2: mitte tingimata. Kontrollige täpseid konnektori osanumbreid, kodeerimist, kontakti sugu, nööpnõelte määramist, diferentsiaalpaari vastendamist, PHY-d, protokolli ja seadme pordi nõudeid. Mehaaniline ühendamine ei taga elektrilist ühilduvust.
Q3: Kas toode on veekindel?
A3: joonisel ei ole määratletud IP-reitingut, seega ei tohiks komplekti veekindlana reklaamida. Samuti tuvastab TE loetletud pistikupesad mittesuletavateks-. Niiskuse või välistingimustega kokkupuutumise korral on vaja eraldi hinnata tihendit ja keskkonnakaitset.
Tooted Joonis
Võtke ühendust
Kuum tags: GEMnet Z kuni 6 A koodikaabel TE 1-2428482-4 kuni TE 2368003-1, tarnijad, tootjad, tehas, kohandatud, hulgimüük, hinnapakkumine, tasuta näidis
