GEMnet Z kuni kahe A Etherneti splitteri kaabel
PCM Cable Co., Ltd. on üks juhtivaid GEMnet Z to Dual A Ethernet Splitter Cable tootjaid ja tarnijaid Hiinas. Tere tulemast kvaliteetsete kohandatud toodete hulgimüügile soodushinnaga meie tehasest. Pakkumise ja tasuta proovi saamiseks võtke meiega ühendust.
PCM-ZC-0181 on loodud kahe-kanaliga ühendamiseks täiustatud draiveri-abiprotsessorite, domeenikontrollerite ja muude kiirete{6}}andmesideseadmete vahel. See ühendab ühe kahe-pordiga GEMnet Z-kodeeritud liidese kahe eraldiseisva A-kodeeritud haruga, pakkudes vastava kahekanalilise arhitektuuriga seadmetele kompaktset füüsilist katkestuslahendust.
Konsolideerides põhiühenduse üheks liideseks, vähendab disain korduvaid pistikute paigutusi ja täiendavaid adapterinõudeid, võimaldades samal ajal igal harul jõuda erinevates kohtades olevate andurite või elektrooniliste mooduliteni. See aitab optimeerida seadmete ruumi, rakmete organiseerimist ja kokkupaneku tõhusust.
Stabiilne ühenduvus
Range lukustamine100 oominimitakistus kogu oma pikkuse ulatuses, toetab see juhtmekimp üli-laia spektrit, mis ulatubDC kuni 10 GHz. See täppiskalibreerimine võimaldab peaaegu-kaovaba mitme-gigabitise (10 Gbps+) auto Etherneti protokollide juhtimist, säilitades erakordselt mahasurutud bitivea määra (BER) ja veatu signaali terviklikkuse keset kitsaid, EMI{5}}raskeid elektroonilisi klastreid.
Kasutusaeg
Kogu jagatud rakmete komplekt rahuldab suurepäraselt tõsiseid autotööstuse 1. astme keskkonnamõjude auditeid, näidates oma tegevust alates-40 kraadi kuni 105 kraadi. Spetsiaalne LEONI isolatsioonisegu pakub suurepäraseid termilisi -vananemisplokke ja vastupidavust automaatse-vedeliku sissetungimisele, vältides katte pragunemist või dielektrilist triivimist isegi siis, kui seda aastakümneid suunatakse kõrvuti särisevate domeenijuhtimiskohtadega.
Paigaldusnõuded
Erinevate paigutuste mahutamiseks alates keskväravatest kuni tagumiste LiDAR-massiivide või katuse telemaatikaseadmeteni pakub see portfell välja--riiulivalikuid0,5 m, 1 m ja 2 m. TE-konstrueeritud korpused on varustatud unikaalsete mehaaniliste koodide Z ja koodiga A pimen

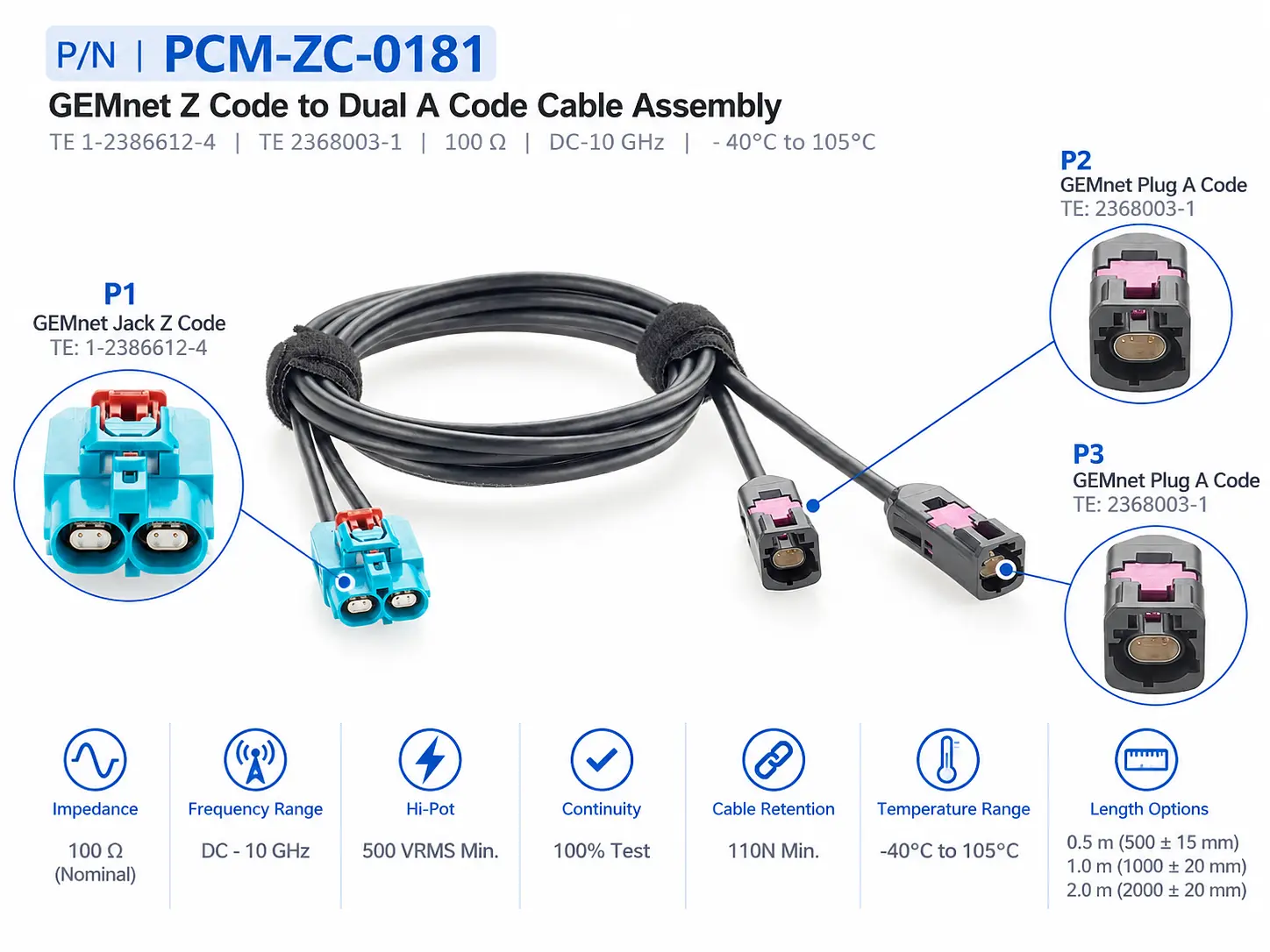

Toote spetsifikatsioon
| Toote nimi | GEMnet Z-Kodeeritud kahe A-Kodeeritud Etherneti kaabli komplektiga |
| P/N | PCM-ZC-0181 |
| Kaabli mudel | LEONI Dacar 686-3 Etherneti kaabel |
| P1 | GEMnet Jacki Z-kood,TE 1-2386612-4 |
| P2/P3 | GEMneti pistiku A kood,TE 2368003-1 |
|
Pikkus |
500 mm; 1000 mm; 2000 mm |
| Temperatuurivahemik | -40 kraadi kuni 105 kraadi |

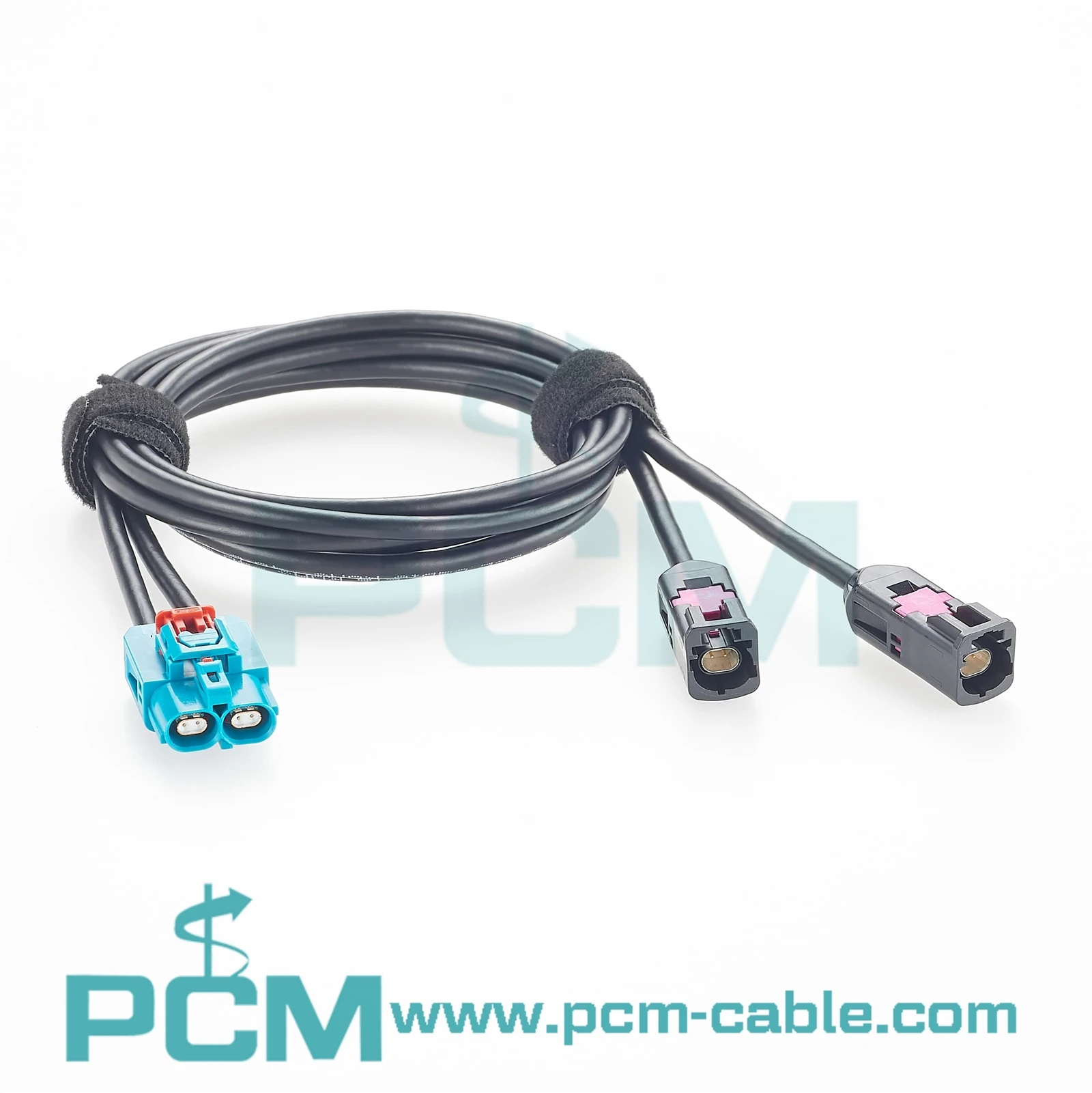

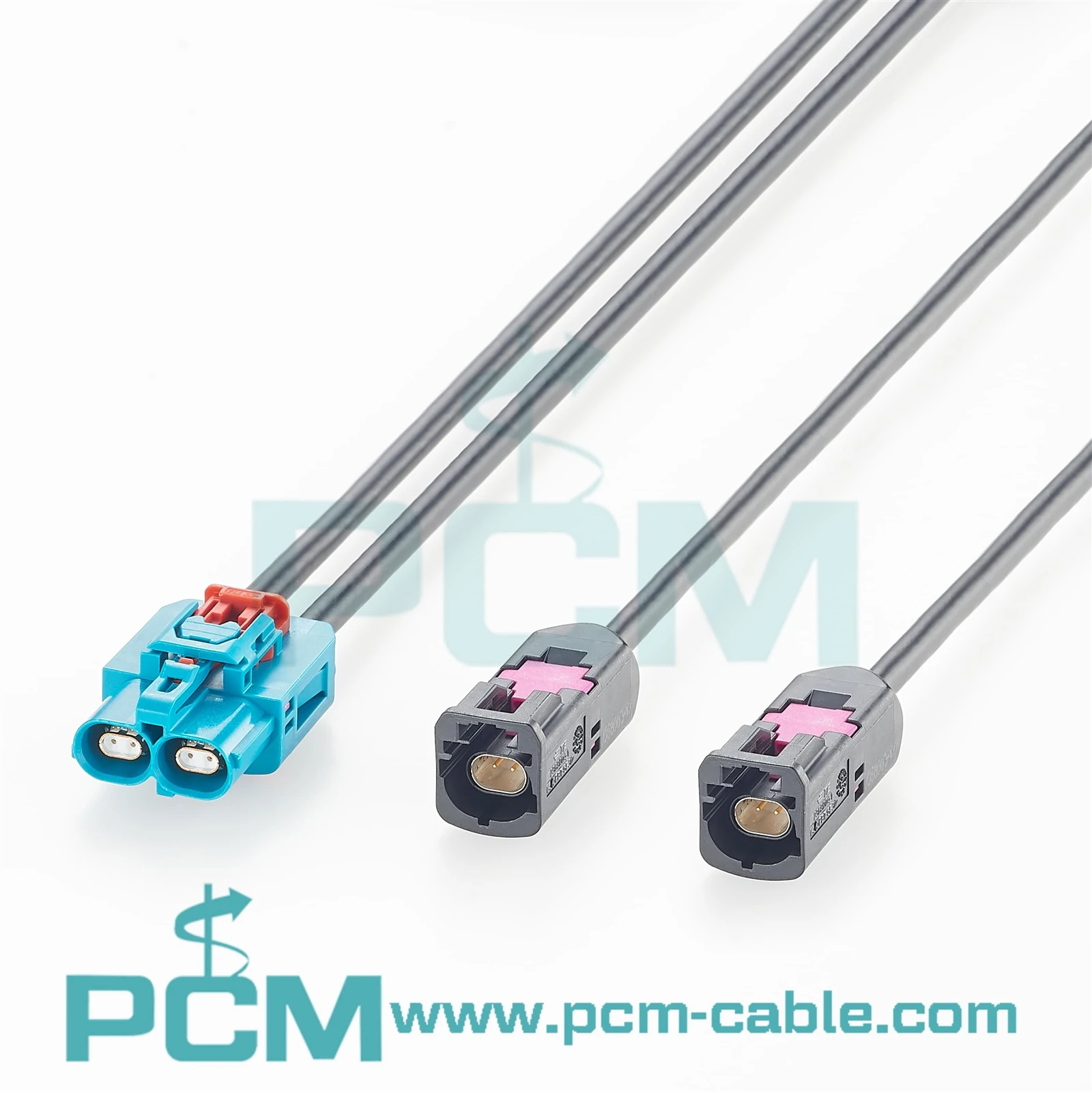

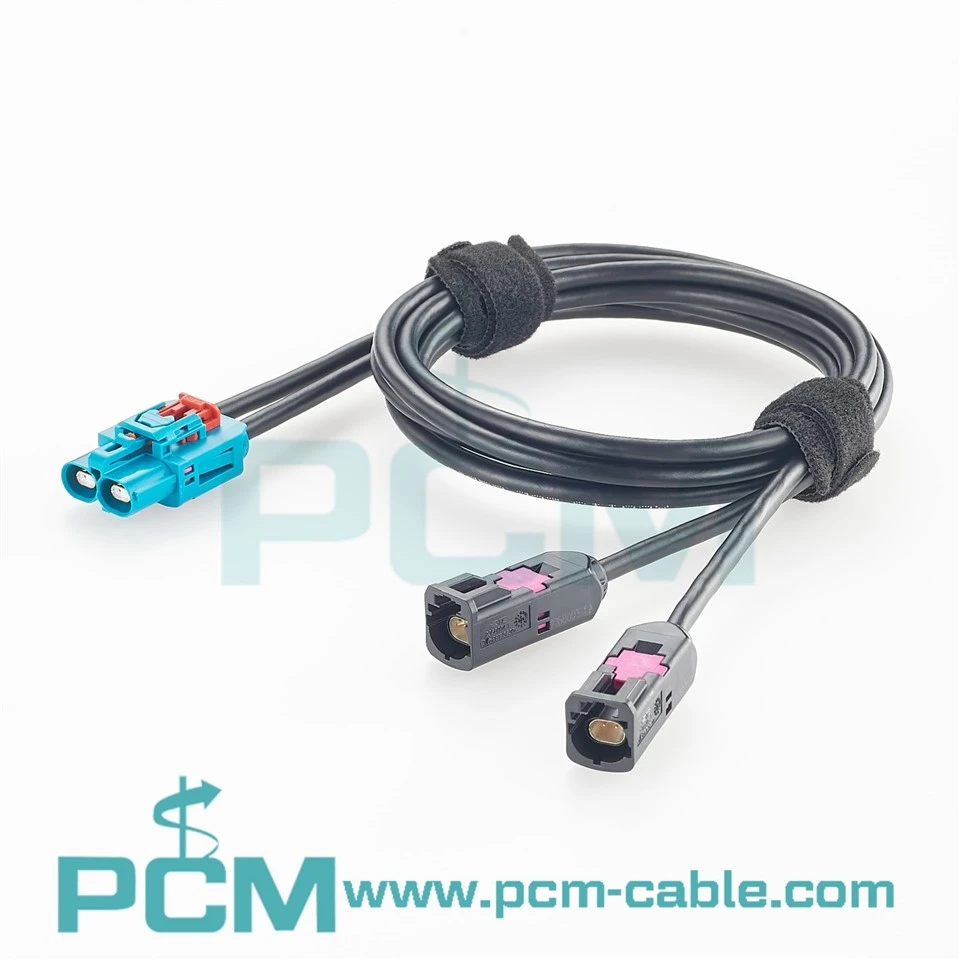

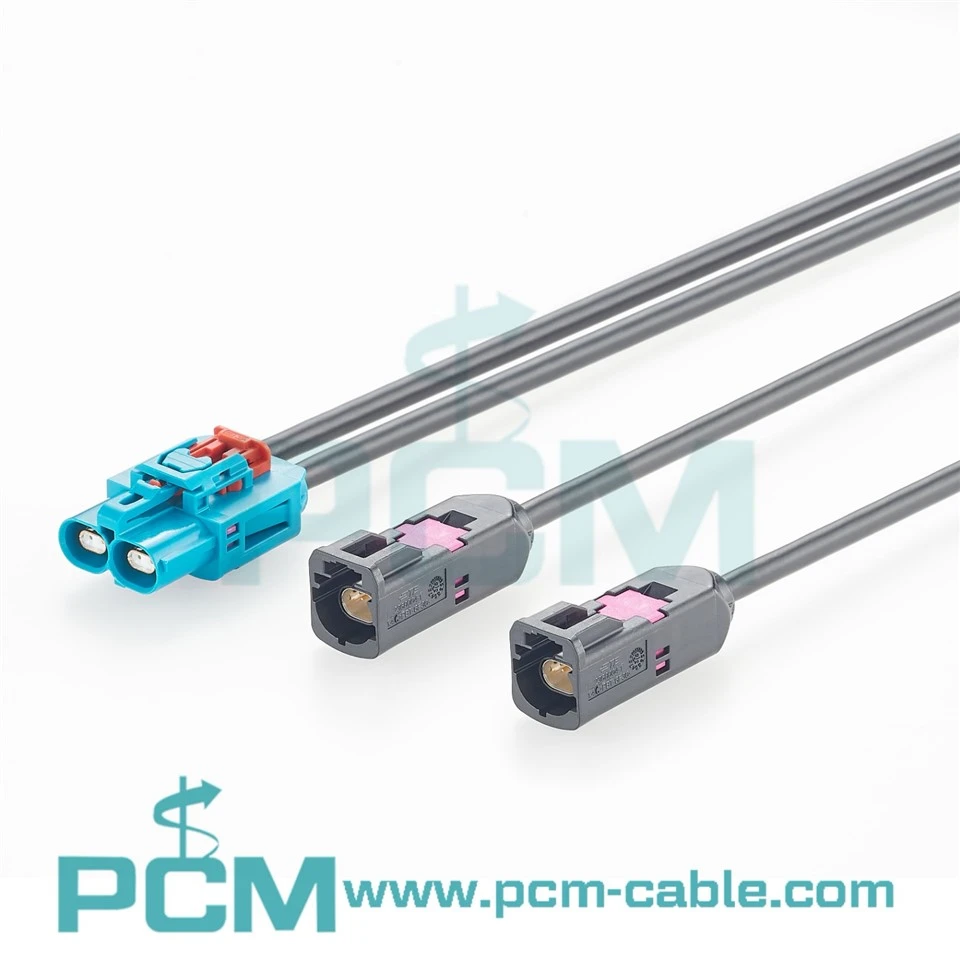

Toodete väljapanek
Toote omadused
-
Kahe-pordiga GEMnet Z-kodeeritud põhiliides
TE 1-2386612-4 kahe--pordiga Z-koodiga pistik ühendab kaks ühendust ühte põhiliidesesse vastava kahekanalilise konfiguratsiooniga seadmete jaoks. Täpset paaritumissobivust tuleb kontrollida ametlike jooniste alusel.
- Kahe -kodeeritud Breakout haru
Kaks TE 2368003-1 A-kodeeritud pistikut moodustavad erinevates kohtades ühilduvate seadmete jaoks eraldi väljalülitusharud. Iga filiaali signaalide vastavus peab järgima kliendi poolt heaks kiidetud tihvtide kaardistamist.
- LEONI Dacar 686-3 kaabel
LEONI Dacar 686-3 pakub 100 Ω nimitakistust ja DC–10 GHz sagedusvahemikku ühilduvate kiirete diferentsiaalühenduste kaabli alusena. Tegelikud andmeedastuskiirused nõuavad kanali täielikku valideerimist.
- Mitu pikkust ja lai temperatuurivahemik
Saadaval 0,5 m, 1 m ja 2 m pikkustes töötemperatuurivahemikus -40 kraadi kuni +105 kraadi, toetades erinevaid seadmete vahekaugusi ja projektipõhist pikkuse kohandamist.
Põhirakenduse stsenaariumid
Autotööstuse domeenikontrollerid ja tsentraliseeritud elektroonika
Määratletud kahe{0}}pordiga GEMneti liidestega domeenikontrolleritele, keskarvutusseadmetele või autode elektroonikamoodulitele sobilik rakmed suunab peamise mitme pordiga ühenduse kahe ühilduva seadmega. See aitab korraldada juhtmeid pistikutihedates kontrolleripiirkondades ja pakub hajutatud seadmete jaoks selgelt tuvastatud kanaliühendusi. Etherneti PHY, protokoll ja kanalite kaardistamine peavad vastama seadme konstruktsioonile.
ADAS-kaamera ja anduri andmeühenduvus
Koost võib toetada kiireid{0}}diferentsiaalühendusi ühilduvate ADAS-kaamerate, andurite ja andmetöötlusmoodulite{1}} vahel. Selle kaheharuline-struktuur on kasulik, kui tsentraliseeritud seadmeliides peab suunama kahte erinevasse paigalduskohta. Ühilduvus konkreetsete kaamerate, LiDAR-, RADAR- või SerDes-protokollidega nõuab seadmete liideste, pinouti ja täieliku kanali jõudluse kontrollimist.
Peamised jõudluse eelised
Täiustatud juhtmestiku korraldus
Kahe-kanaliga hargnemine vähendab kaablite ristumisi ning parandab montaaži ja hoolduse tõhusust.
Lihtsustatud ühenduse tee
Ühendab otse ühilduvad seadmed, vähendades adaptereid ja vahepealseid ühenduspunkte.
Kiire{0}}lingi valideerimine
100 Ω impedants ja DC–10 GHz sagedusvahemik toetavad diferentsiaallingi valideerimist.
Paindlik projekti konfiguratsioon
Erinevad pikkused ja kohandatud konfiguratsioonid vastavad erinevatele seadmete paigutustele ja originaalseadmete tootjatele.
Korduma kippuvad küsimused
1. küsimus: kas PCM-ZC-0181 on Etherneti lüliti või võrgujagaja?
A1: Ei. See on passiivne kahe kanaliga-füüsiline läbimurre rakmed ilma lülituskiibi, PHY või protokolli teisenduseta. Kaks sihtseadet saavad üksteisest sõltumatult töötada ainult siis, kui host pakub vastavaid eraldi kanaleid ja tihvtide vastendamine on õige.
Q2: kas see ühildub kõigi GEMneti seadmetega?
A2: Ei. Kontrollida tuleb pordide arvu, kodeerimist, ühendatavate osade numbreid, terminalitüüpe, viigu määramist, impedantsi ja protokollinõudeid. Sarnased pistikute välimused võivad siiski vastata erinevatele kanalimääratlustele või elektrilistele konfiguratsioonidele.
Q3: kas saab kohandada erineva pikkusega või haru struktuure?
A3: OEM-projektide jaoks saab hinnata kohandatud konfiguratsioone. Disaini, prototüübi ja testimisplaani kinnitamiseks esitage seadme liidese joonised, täpsed osade numbrid, tihvtide kaardistamine, sihtpikkused, paigaldusvahe ja kiire kanali nõuded.

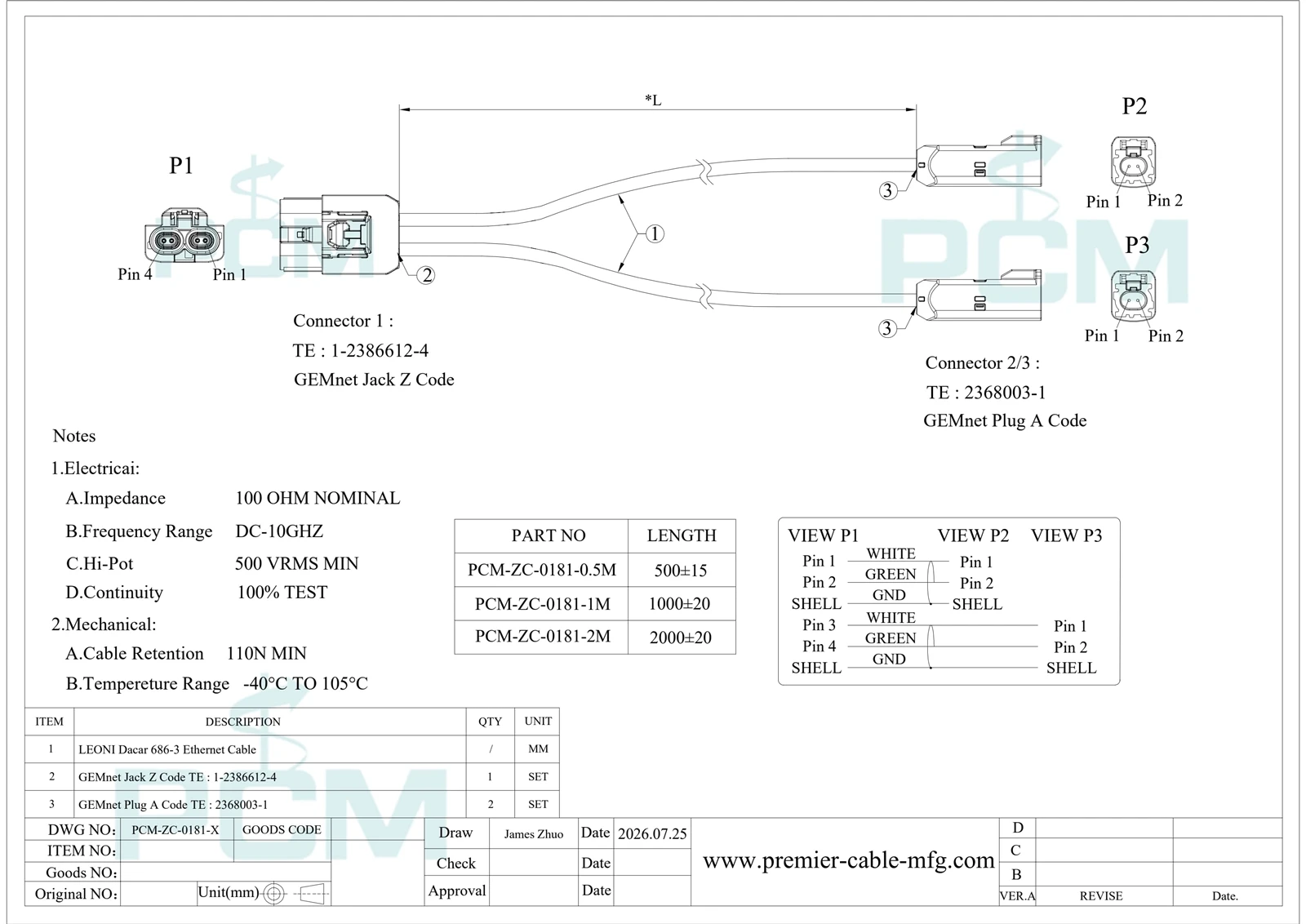

Tooted Joonis
