Tööstusautomaatika, masinanägemine ja nutikas tootmine nõuavad üha usaldusväärsemat kiiret andmeedastust.
IX tüüpi B kuni M12 X Code Cat6A tööstuslik Etherneti kaabel kasutab nelja paari 26AWG keerutatud juhte, mitmekihilist varjestust ja äravoolutraati, mille vastasotstes on IX tüüpi B ja M12 8 pin X kodeeritud pistikud.
See artikkel hõlmab selle struktuuri, tööpõhimõtet, rakendusi, ühilduvusriske, valikut, installimist ja kohandamist, et aidata inseneridel ja ostumeeskondadel kaablivaliku vigu vähendada.
See artikkel keskendub järgmistele küsimustele:
- Mis on IX B{0}}M12 X kodeeritud kaabli võti?
- Miks kasutab CAT6A SFTP-kaabel nelja keerdpaari?
- Mille poolest erineb IX–M12 kaabel RJ45–M12 kaablitest?
- Miks on tugevam häirekaitse tööstusautomaatika keskkondades oluline?
- Milliseid pinouti, liidese ja seadmete parameetreid tuleks enne ostmist kinnitada?
- Kuidas saab kohandada kaabli pikkust, kaabli materjali, pistikuid, pinouti ja ülevormimist?
- Kuidas saavad ostjad valida tööstusliku kaabli tootja OEM-i, hulgimüügi ja pikaajaliste projektide tarnimiseks?
Toote kiire tutvustus

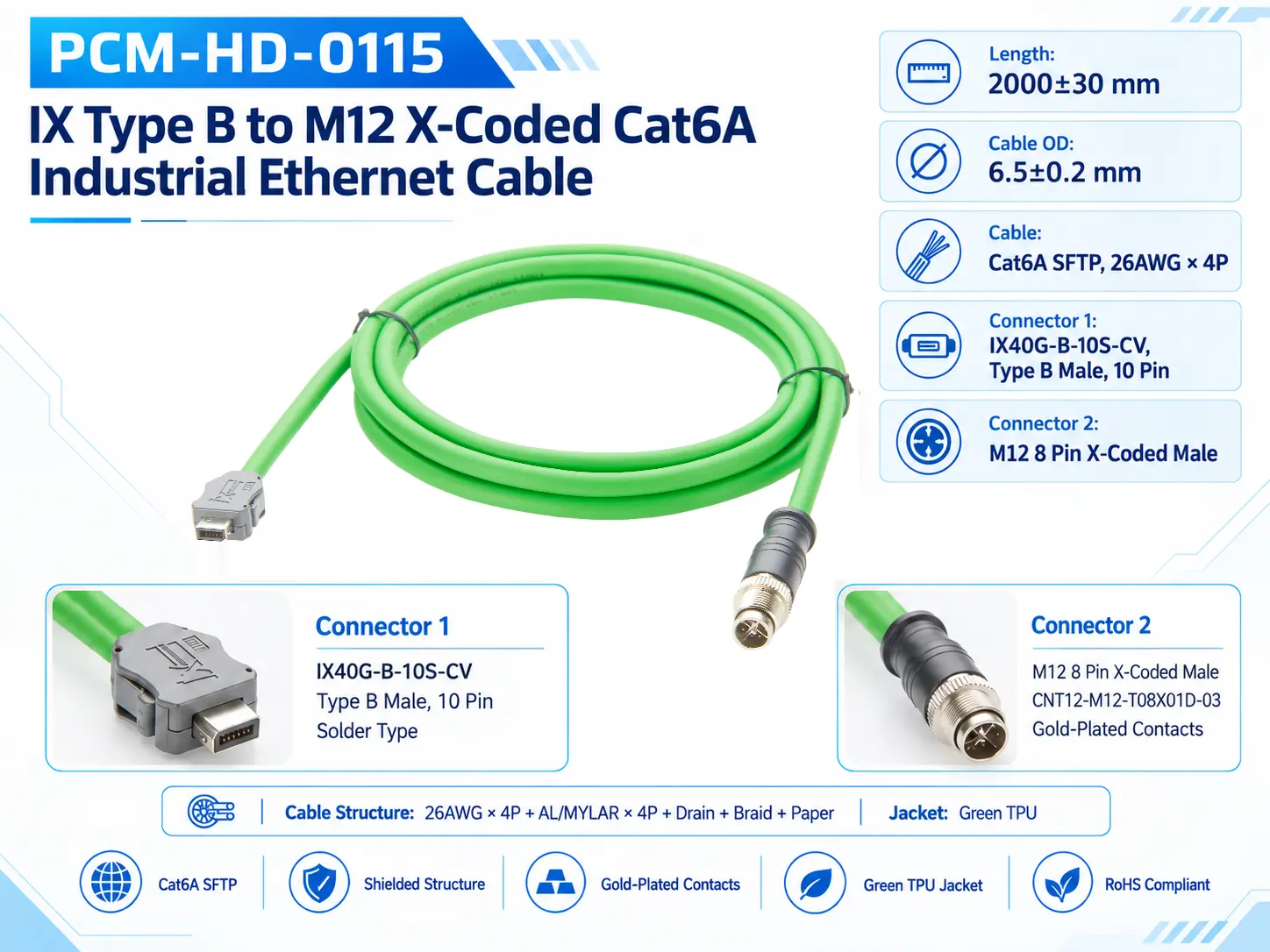

PCM-HD-0115 IX Tüüp B kuni M12 X kodeeritud varjestatud kaabel kiirete tööstuslike andmesideühenduste jaoks.
| Toote nimi | IX tüüp B kuni M12 X kodeeritud Cat6A tööstusliku Etherneti kaabel |
| Premier kaabel P/N | PCM{0}}HD-0115 |
| Ühendus A | IX40G-B-10S-CV, tüüp B isane, 10 kontaktiga, jootetüüp |
| Ühendus B |
|
| Kaabli tüüp |
|
| Kaabli pikkus | 2000 ± 30 mm |
| Kaabli OD | 6,5 ± 0,2 mm |
| Dirigent | 26AWG × 4 paari |
| Välimine jope | Roheline TPU |
PCM-HD-0115 vs RJ45 kuni M12 kaabel
| Võrdluspunkt | PCM-HD-0115 IX tüüp B kuni M12 X kood | RJ45 kuni M12 X kood |
| Ühenduse struktuur | Kompaktne IX pistik säästab seadme ruumi | RJ45 on suurem, kuid laialdaselt kasutatav |
| Paigaldusruum | Ideaalne kompaktsetele ja suure tihedusega seadmetele | Sobib paremini tavalistele võrguseadmetele |
| Tööstuslik rakendus | Ideaalne nägemise, robootika ja kontrollerite jaoks | Ühine lülitite ja võrguseadmete jaoks |
| Ühenduse töökindlus | Tööstusdisain tagab turvalise ühenduse | Standardne RJ45 võib vajada lisakaitset |
| Vibratsioonikindlus | Sobib paremini nõudlikesse tööstuskeskkondadesse | Vähem sobiv vibratsiooni intensiivseks kasutamiseks |
| Juhtmete eelis | Vähendab adaptereid ja parandab integreerimist | Nõuab suhteliselt rohkem paigaldusruumi |
| Tüüpilised kasutajad | Ideaalne tööstuslikele originaalseadmete tootjatele ja integraatoritele | Sobib tavalistele Etherneti kasutajatele |
Mis on M12 X Code Cat6A kaabli IX B{0}}võti?
IX tüüpi B kuni M12 X Code Cat6A kaabel koosneb IX ja M12 X kodeeritud pistikutest, neljast keerdpaarist, varjestusest, TPU ümbrisest ja ülevormimisest. See on mõeldud kiireks andmeedastuseks tööstusseadmete vahel. Keerdpaari struktuur aitab vähendada ülekõnet ja parandada diferentsiaalsignaali stabiilsust.
Individuaalne AL MYLAR varjestus ja üldine põimitud varjestus parandavad vastupidavust elektromagnetilistele häiretele, samas kui äravoolutraat toetab varjestuse maandust. See kaabel sobib masinnägemise, robootika, tööstusliku juhtimis- ja automaatikaseadmete jaoks, mis nõuavad kiiret sidet, usaldusväärseid ühendusi ja tugevat häirekindlust.
Mis on IX Industrial?
IX Industrial on miniatuurne ühenduvuslahendus tööstuslikele Etherneti seadmetele, mis toetab usaldusväärseid andmeliideseid piiratud paigaldusruumis.
Selle põhiomaduste hulka kuuluvad kompaktsed mõõtmed, kõrge kontakti tihedus ja kindel mehaaniline kinnipidamine, mis aitab vähendada konnektori jalajälge, parandades samal ajal sisemise juhtmestiku tõhusust.
IX liideseid kasutatakse tavaliselt kompaktsetes PLC-des, masinnägemissüsteemides, robotkontrollerites, sisseehitatud seadmetes ja tööstuslikes sidemoodulites, eriti kui PCB või paneeli ruum on piiratud.
Peamised tööstuslikud andmesideprobleemid
Toote põhiväärtus
PCM{0}}HD-0115
PCM{0}}HD-0115 peamised eelised võib kokku võtta järgmiselt.
◆ Kiire andmeedastus
26AWG nelja paari keerutatud konstruktsioon toetab kiiret tööstuslikku andmeedastust. Selle keerdpaarkonstruktsioon aitab vähendada ülekõnet ja säilitada signaali terviklikkust masinnägemise, robootika ja automaatikarakenduste jaoks.
◆ Täiustatud EMI kaitse
Individuaalne AL MYLAR varjestus koos üldise põimitud varjestusega aitab vähendada väliseid elektromagnetilisi häireid ja siduda -to-paari häireid, toetades stabiilset andmesidet nõudlikes tööstuskeskkondades.
◆ Kompaktne ja usaldusväärne ühendus
IX-tüüpi B ja M12 X kodeeritud pistikud tagavad otseühenduse erinevate tööstusseadmete vahel. Kompaktsed pistikud, TPU ümbris, metallist kestad ja liimimine parandavad mehaanilist kaitset, vähendades samal ajal adaptereid ja väljalülitamist.
◆ Paindlik projekti kohandamine
Pistiku tüüpi, kontakti, kaabli pikkust, kesta ja kaabli spetsifikatsioone saab kohandada originaalseadmete tootjate, masinnägemise, robootika ja automaatikaprojektide jaoks, toetades erinevaid seadmekujundusi ja paigaldusnõudeid.

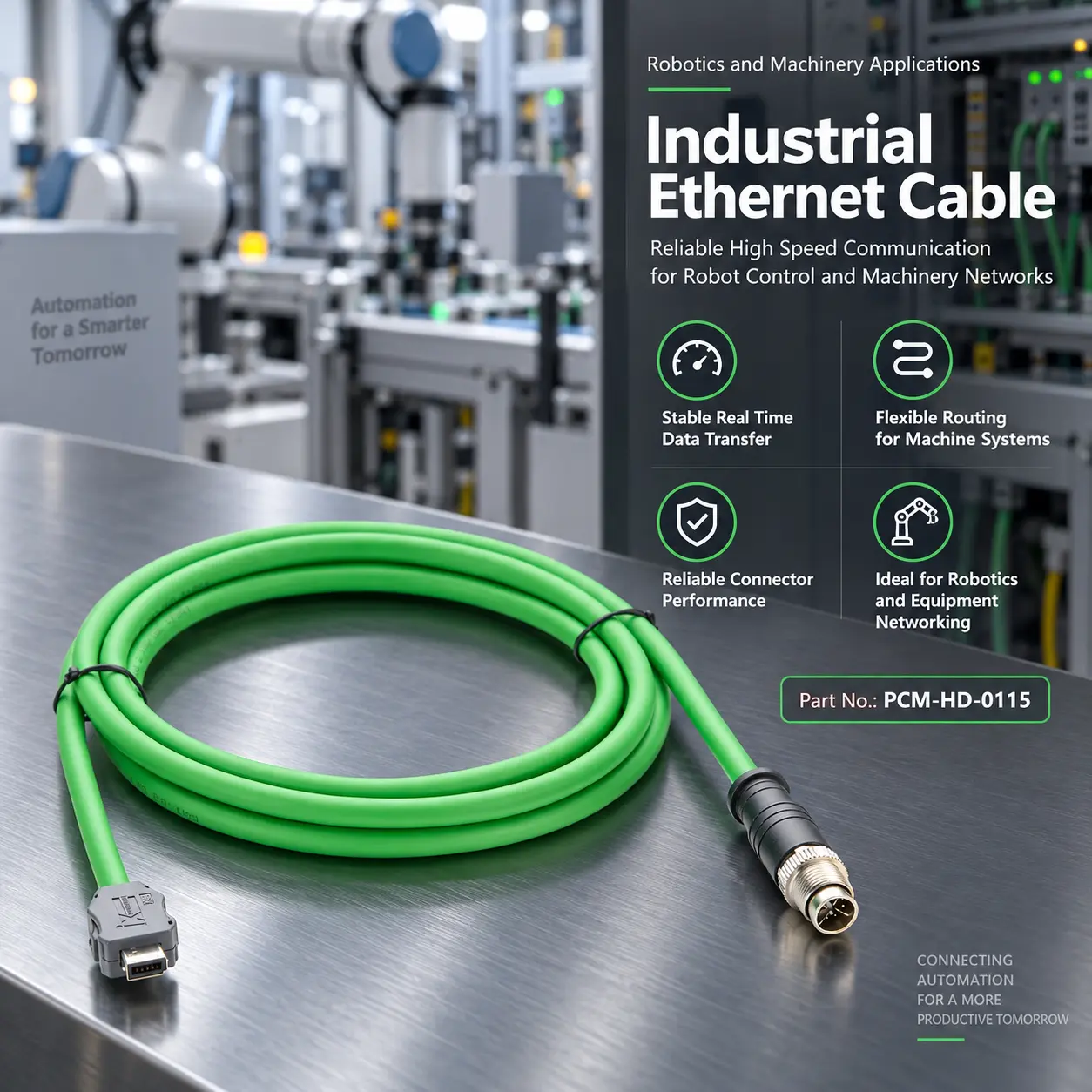

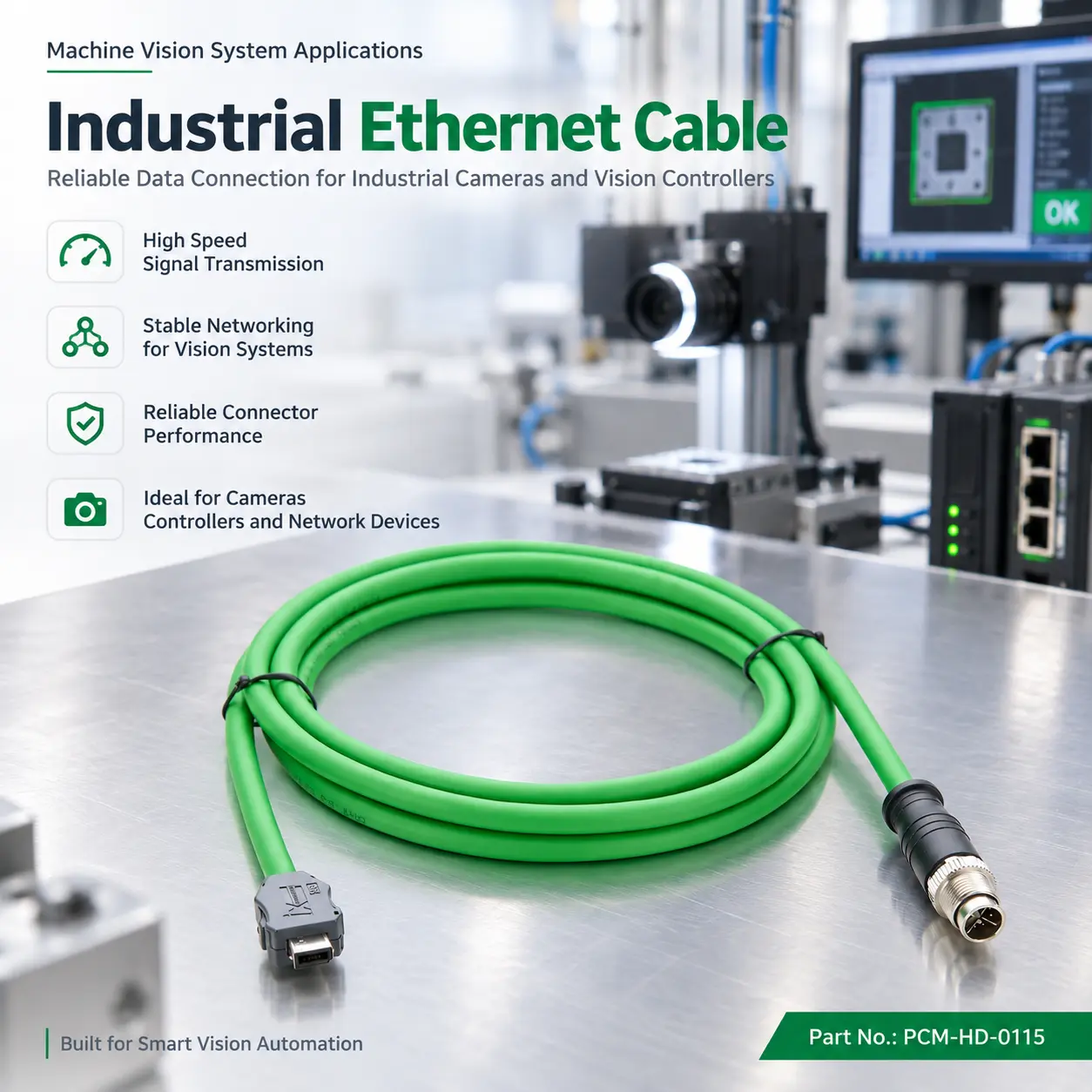

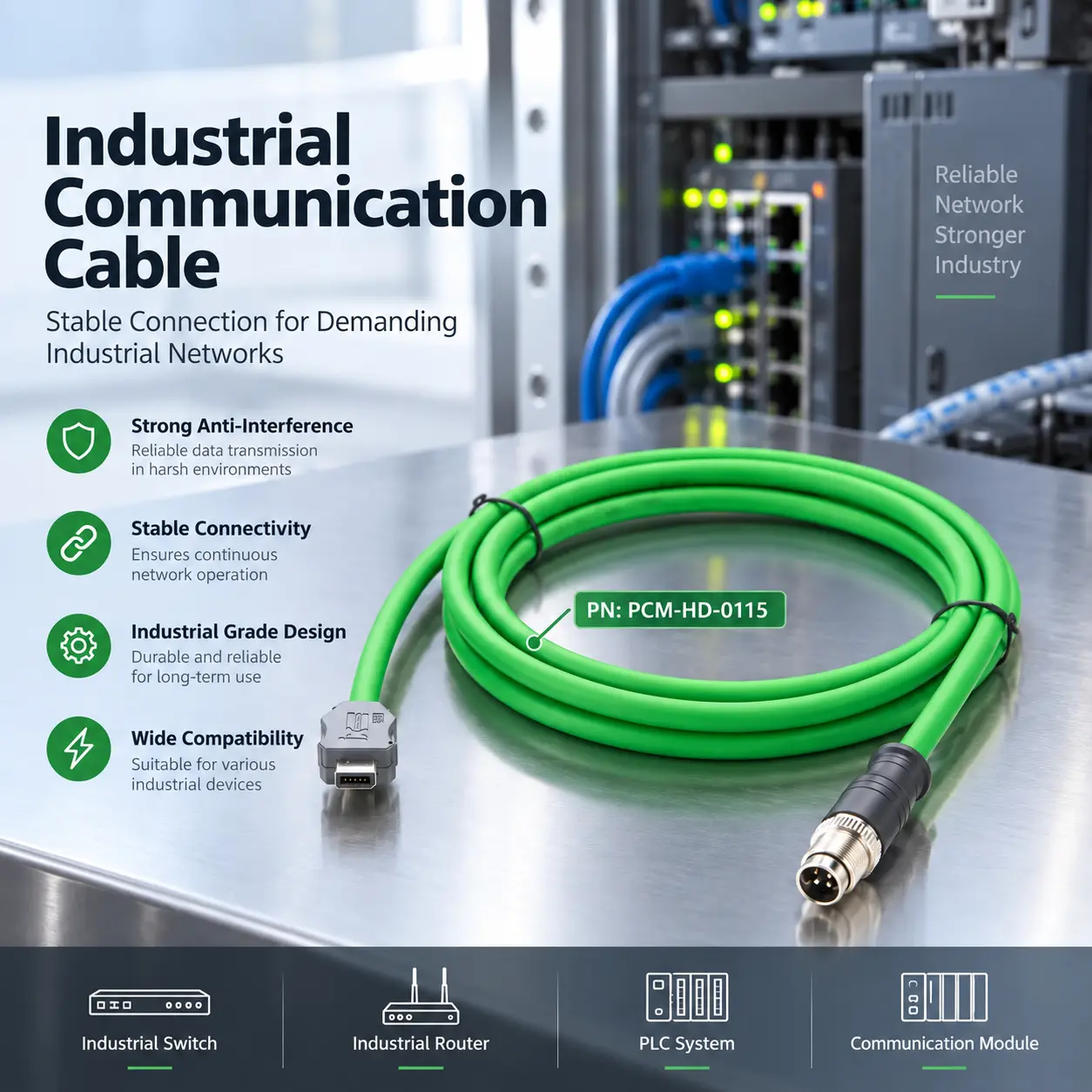

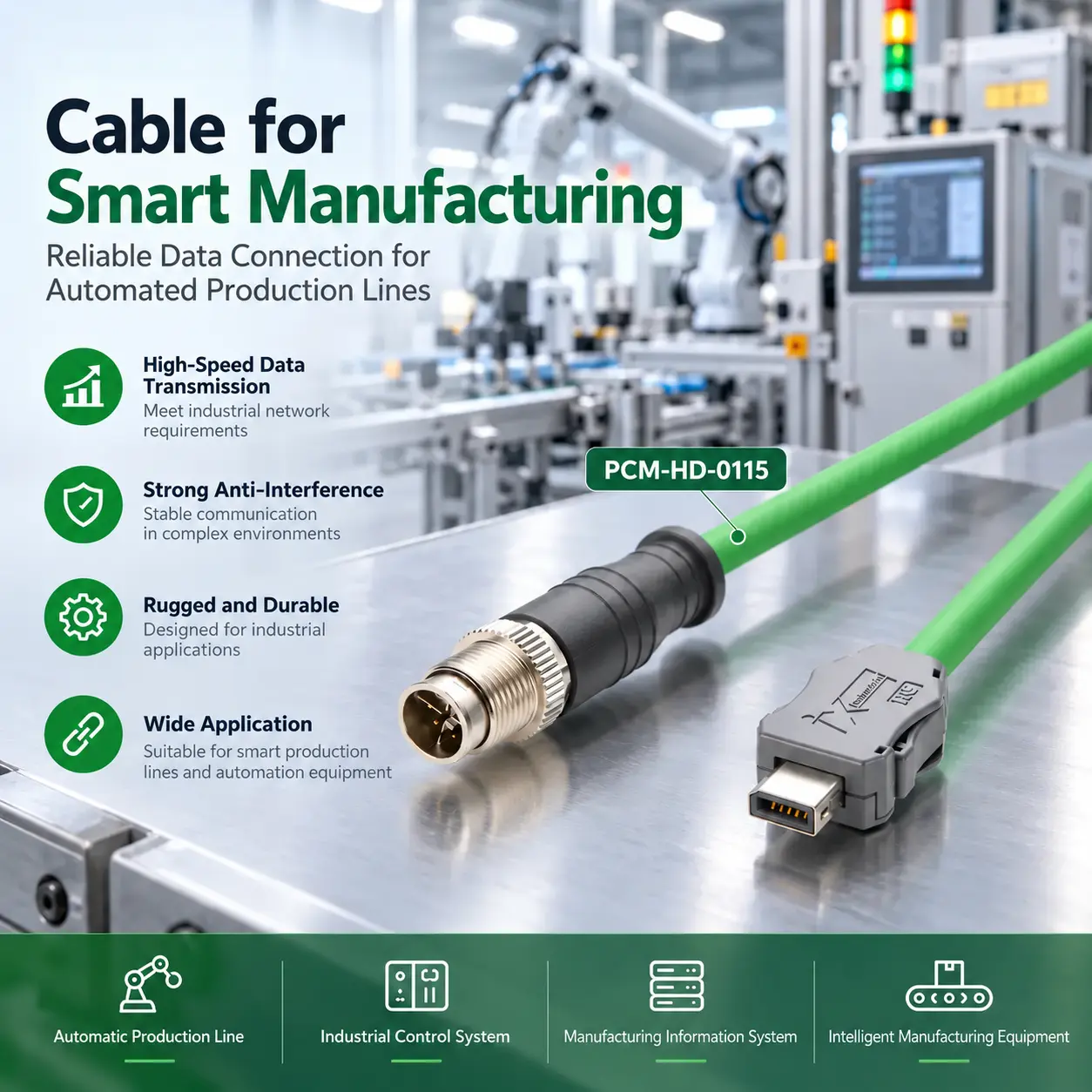

Toodete väljapanek

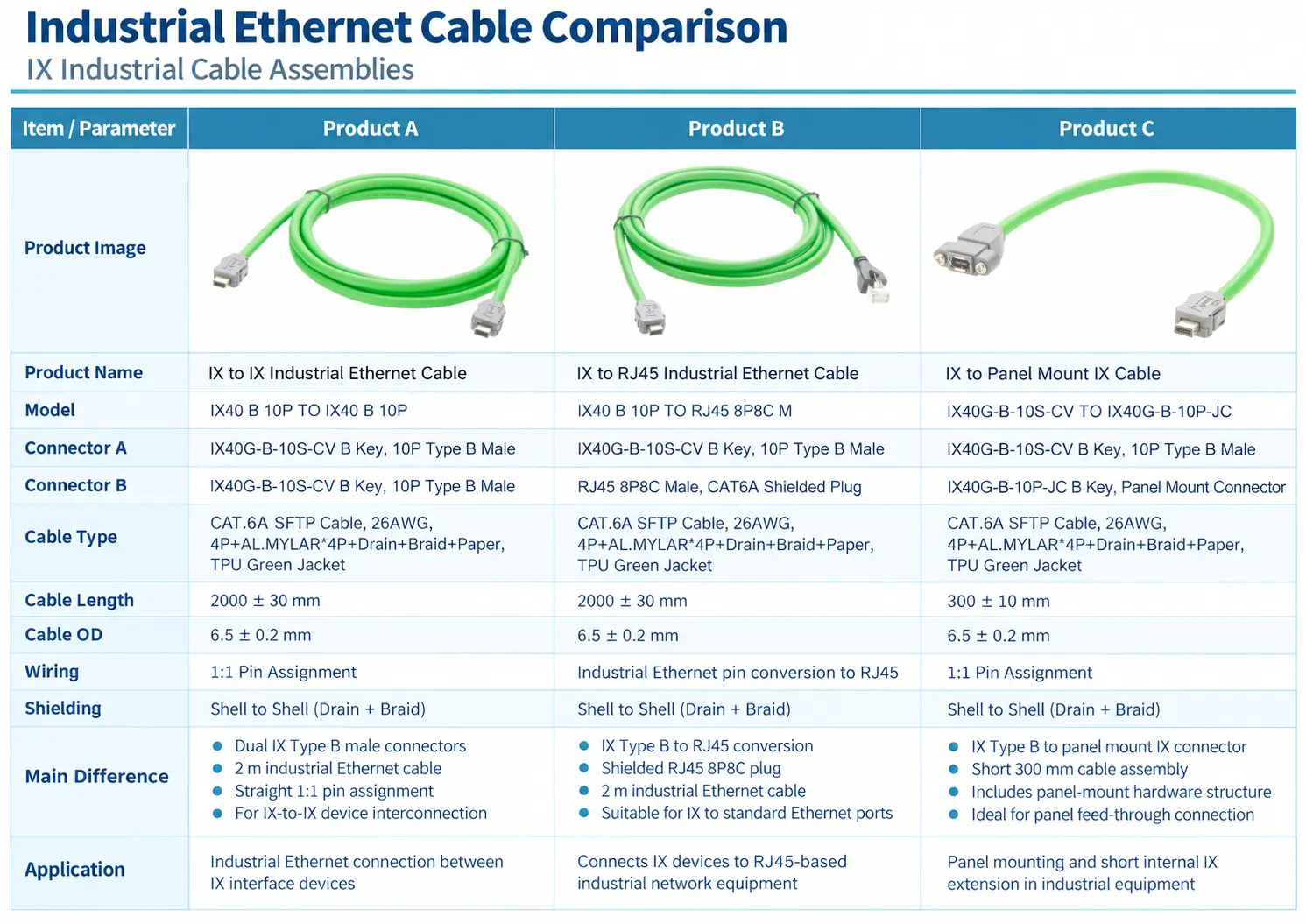

Sarnased tooted
Toote ühilduvuse avaldus
Ühilduvuse kontrollimine
- IX Type B, M12 X kodeering ja Cat6A spetsifikatsioonid üksi ei garanteeri ühilduvust. Enne valimist kinnitage konnektori tüüp, sugu, täielik pinout, tihvtide vastendamine, sideprotokoll ja varjestusnõuded, et vältida füüsilist paaritumist ilma korraliku sideta.
Passiivne edastus ja lingi jõudlus
- See toode on passiivne kaablikoost ega teisenda aktiivselt protokolle ega signaalivorminguid. Tegelik lingi jõudlus sõltub kaabli pikkusest, Cat6A konstruktsioonist, varjestuse järjepidevusest, seadmete liidestest ja paigaldustingimustest, seega tuleks kogu linki enne kasutamist kontrollida.
Kuidas valida õige IX kuni M12 kaabel ?
Kinnitage liidesed ja pinout
Kinnitage pistiku tüüp, võtmekood, tihvtide arv, sugu ja täielik pinout mõlemas otsas ning kontrollige iga viigu vastendust, et vältida füüsilist paaritumist ilma korraliku sideta.
Kinnitage ülekanne ja varjestus
Valige kaabel vastavalt andmeedastuskiirusele, võrgutüübile ja kaablikategooriale ning kinnitage varjestuse ja maanduse nõuded, kui mootorid, ajamid või muud häireallikad on olemas.
Kinnitage installikeskkond
Mantli materjali, kaabli läbimõõdu, pikkuse ja kaabli väljumissuuna valimisel võtke arvesse fikseeritud paigaldust, paindumist, hõõrdumist, temperatuuri ja ruumipiiranguid.
Kinnitage testimise ja projekti nõuded
Hulgi- või kohandatud projektide puhul kinnitage järjepidevus, lühis, pistikupesa ja visuaalne testimine koos vajaliku pikkuse, tolerantsi, märgistamise ja pakendamise standarditega.
Kohandamise võimalused
↕ Kohandatud kaabli pikkus
Kaabli pikkust saab kohandada vastavalt seadme kaugusele, kapi ruumile ja marsruutimisnõuetele.
□ Konnektori konfiguratsioon
IX tüüpi, M12 kodeeringut, konnektori sugu ja konnektori kombinatsioone saab kohandada.
◉ Kohandatud pinout ja juhtmestik
Nööpnõelte kaardistamist ja juhtmestikku saab kohandada vastavalt seadme pinoutile.
⚙ Kohandatud kaabli ehitus
AWG-d, kaabli läbimõõtu, varjestust, ümbrise materjali ja värvi saab kohandada.
⌘ Kaitse sektsioon
Ülevormimist, pingevabastust, etikette ja toote identifitseerimist saab kohandada.
◇ OEM-i hulgiprojektid
OEM-i hulgitellimusi toetavad kohandatud pakendamise, märgistamise ja testimise nõuded.
Järeldus:
PCM-HD-0115 on IX tüüpi B kuni M12 X Code Cat6A tööstuslik Etherneti kaabel, millel on neli 26AWG keerdpaari, individuaalne AL MYLAR varjestus, üldine põimitud varjestus, äravoolujuhe ja TPU ümbris kiirete tööstuslike andmesideühenduste jaoks.
Valik peaks kinnitama IX tüüpi B liidest, M12 X kodeeringut, täielikku kontakti, varjestuse maandust ja paigaldustingimusi. Kohandatud, hulgi- või OEM-projektide puhul aitab seadmemudelite, jooniste, pikkuse, koguse ja töönõuete pakkumine vähendada ühilduvusriske ja hilisemaid muutmiskulusid.
Toote KKK
Kas see võib töötada kõigi tööstuslike Etherneti seadmetega?
Nr IX Tüüp B, M12 X kodeering, pinout ja side määratlused peavad ühtima.
Kas IX-tüüpi A ja IX-tüüpi B saab vahetada?
Otseselt mitte. Erinevad võtmekoodid teenindavad erinevaid rakendusi ja peavad vastama seadme spetsifikatsioonidele.
Miks kasutada topeltvarjestust?
Paarifoolium ja põimitud varjestus aitavad vähendada ülekõla ja elektromagnetilisi häireid.
Kas Cat6A garanteerib kaabli täieliku jõudluse?
Mitte alati. Jõudlus sõltub ka pistikutest, otsadest, varjestusest, pikkusest ja testimisest.
Kas pikkust ja pinouti saab kohandada?
Jah. Kaabli pikkust ja juhtmestikku saab kohandada vastavalt seadmetele ja projekti nõuetele.
Millist teavet on vaja pakkumise tegemiseks?
Esitage seadme mudel, pistikud, kontaktid, pikkus, kogus, keskkond ja testimisnõuded.
