XT60 ümmargune paneel-Paigaldage pikenduskaabel: funktsioonid, rakendused ja valikujuhend
PCM-0532 on XT60 ümmargune paneel-kinnitusega alalisvoolu pikenduskaabel, millel on paneeli-külgmine XT60 isane ja kaabli-külgmine XT60 emane pistik koos 16AWG kahetuumalise UL2464 PVC-kaabliga, standardpikkus umbes 6 mm ja läbimõõt 300 mm. Punased positiivsed ja mustad negatiivsed juhid lihtsustavad tuvastamist ja hooldust, samas kui fikseeritud paneeli liides toetab päikeseenergia salvestamist, kaasaskantavaid elektrijaamu, akusüsteeme, mobiilset valgustust, toitekarpe ja muid madalpinge alalisvooluseadmeid.
See artikkel keskendubPCM-0532 XT60 ümmargune paneelikinnitusega toitekaabelja selgitab XT60 alalisvoolu liideste, ümmarguse paneeli paigalduse, 16AWG kahe-soonelise toitekaabli, UL2464 PVC konstruktsiooni, polaarsuse haldamise, päikesesüsteemide ja kaasaskantavate energiasalvestusseadmete vahelisi seoseid.
Tavaline XT60 pikenduskaabel tagab peamiselt kaabliühenduse kahe seadme vahel. PCM-0532 vastab täiendavale nõudele: XT60 liidese muutmine fikseeritud seadme toitepordiks.
Kinnitades XT60 isase liidese toitekarbi, juhtkorpuse, energia-salvesti või muu seadme korpusega, loob koost organiseeritud välise alalisvoolu toitepordi. Sisemiselt jätkub 300 mm kaabel XT60 emasliidese või vastava toitemooduliga.
Seetõttu pole tegemist mitte ainult XT60 pikenduskaabliga, vaid ka apaneel-kinnitage alalisvoolu toiteühenduse lahendusseadmete integreerimiseks.
Toote kiire tutvustus

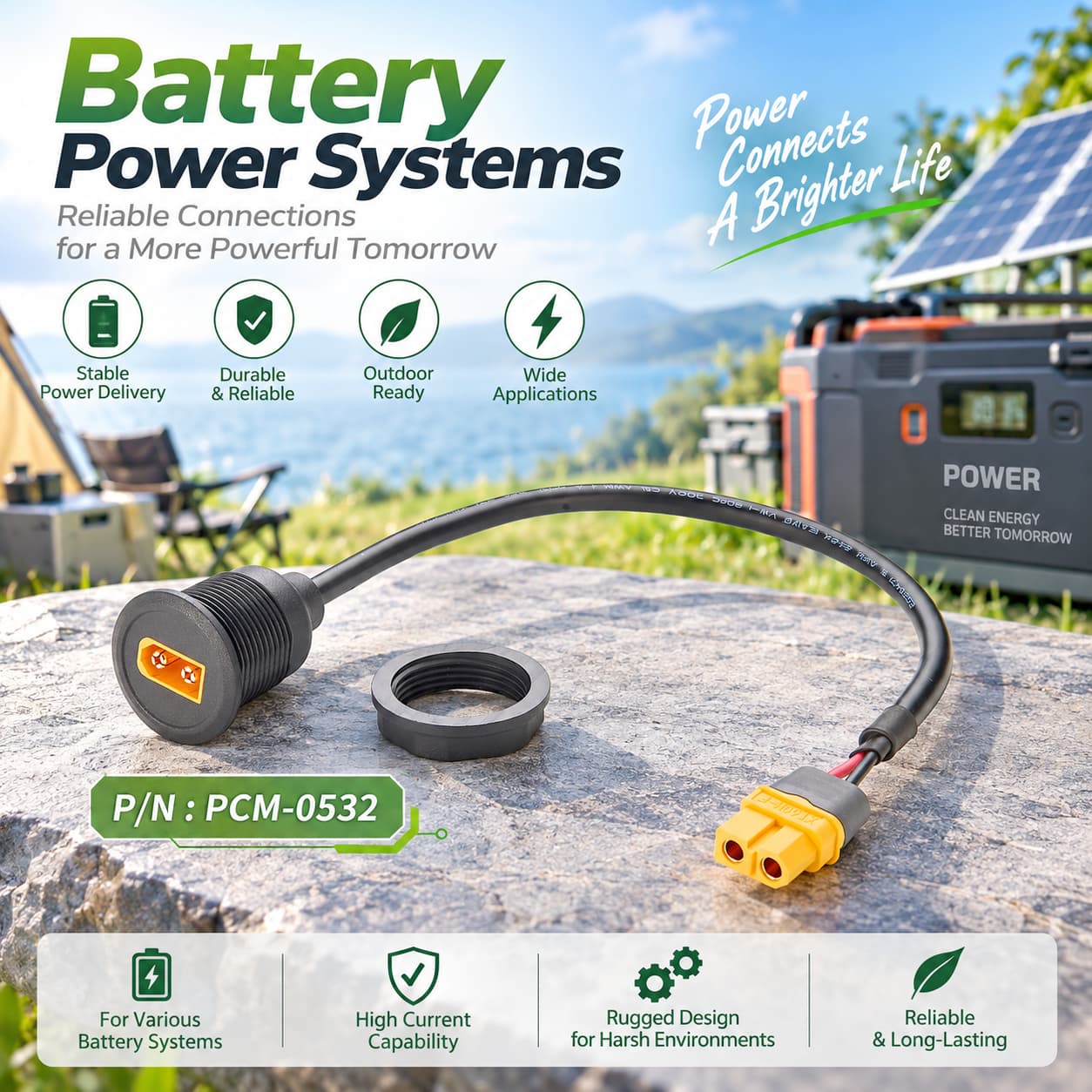

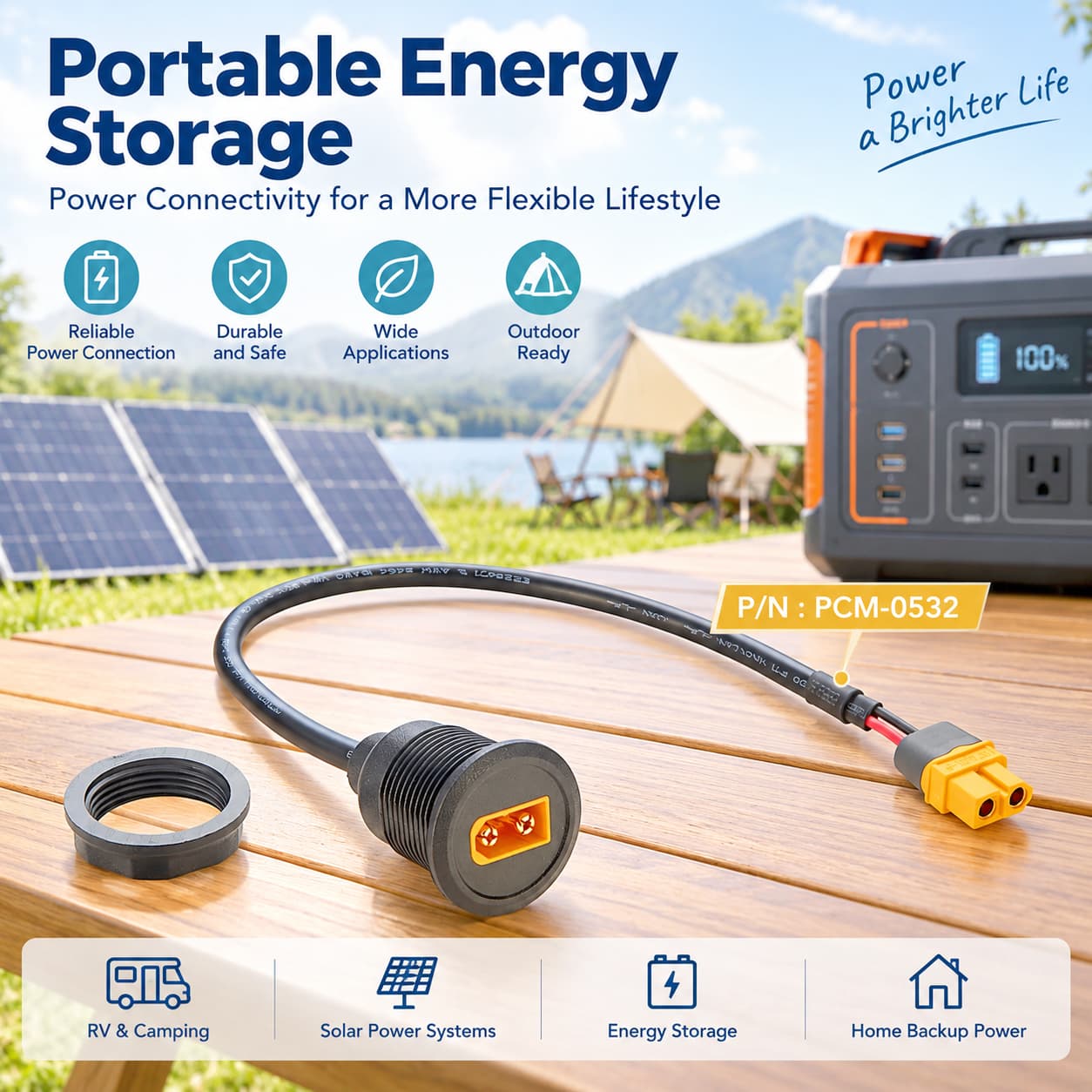

PCM-0532 kasutab seadmete fikseeritud liidesena ringikujulist paneelile paigaldatud XT60 isakonnektorit ja sisemise kaabli poolel on XT60 emane pistik.
Kaks liidest on ühendatud 16AWG kahe-soonelise UL2464 PVC-kaabli abil, mille välisläbimõõt on ligikaudu 6 mm. Standardpikkus on 300 mm, kohandatud pikkused on saadaval vastavalt sisemise varustuse paigutusele.
| Toote nimi | XT60H-M paneelikinnitus XT60H-F toitepikenduskaablile |
| P1 liides | XT60 H-M |
| P2 liides | XT60 H-F |
| Traatvarras | UL2464 16AWG x 2C |
| Traadi välisläbimõõt | OD 6,0 mm |
| 300 + 15 mm | 300 + 15 mm |
| Premier kaabel P/N | PCM-0532 |
Mis on XT60 ringikujuline paneelikinnitusega toitekaabel?
XT60 on levinud kahe-pooluselise alalisvoolu liides, mida kasutatakse laialdaselt akude, RC, FPV, päikeseenergia ja kaasaskantava energiasalvestuse jaoks.
PCM-0532 lisab tavapärasele XT60 juhtmestikule ümmarguse paneeli-kinnitusstruktuuri, kinnitades välise XT60 seadme korpuse külge ja ühendades selle 16AWG kahesoonelise kaabli kaudu sisemise toitemooduli, kontrolleri või akuga.
See muudab vabalt{0}}rippuva pistiku stabiilseks ja hooldatavaks seadme toiteliideseks.
Toitetee:
Väline XT60 → paneel-Paigaldage XT60 → 16AWG kaabel → Sisemine XT60 → Toitemoodul
Mis on UL2464 kaabel?
UL2464 on mitme-juhiga AWM-kaabel, mis kasutab tavaliselt PVC-väliskestaga isoleeritud juhte, mille ajaloolised hinnangud on tavaliselt 80 kraadi ja 300 Vac.
PCM-0532 kasutab positiivse ja negatiivse alalisvoolu ülekandeks 16AWG kahetuumalist UL2464 kaablit.
Vastavus UL2464 kaablistiilile ei tähenda, et kogu kaablikomplekt on UL-sertifikaadiga; valmis rakmeid tuleb eraldi hinnata.
Levinud tööstusliku Etherneti väljakutsed
Kui toitekaabel läbib otse korpuse, võib tõmbamine ja korduv paaritamine kanda mehaanilist koormust PCB-le, akule või toiteklemmidele. Paneel-paigaldatud XT60 fikseerib liidese asendi, võimaldades korpusel absorbeerida rohkem välist jõudu ja vähendada sisemisele juhtmestikule avalduvat pinget.
Toote põhiväärtus
PCM-0532
PCM-0532 on XT60 paneelikinnitusega pikendusjuhtmed, mis on loodud alalisvooluseadmete integreerimiseks.
Standardarhitektuur sisaldab:
P1: ümmargune paneel-paigaldatud XT60 isane
P2: XT60 emane
Kaabel: 16AWG × 2C UL2464 PVC
Kaabli OD: umbes . 6mm
Pikkus: 300mm
Positiivne: punane
Negatiivne: must
Kui paneeli liides on seadme korpusele paigaldatud, võib see toimida aku sisendi, alalisvoolu väljundina või sisemise toite-laiendusliidesena, kuigi tegelik sisend-/väljundsuund peab olema määratletud seadme vooluringi konstruktsiooniga.
Ühilduvusavaldus
Ühilduvuse kontrollimine
PCM-0532 on mõeldud XT60 alalisvoolusüsteemidele, millel on sobiv liides, sugu, pinge, vool, polaarsus ja kaablimõõtur. Sama XT60 pistik ei garanteeri elektrilist ühilduvust. Enne ühendamist kontrollige tööpinget, pidevat/tippvoolu, aku tüüpi, polaarsust ja kaitselülitust, et vältida vastupidist polaarsust, liigvoolu või seadme kahjustamist.
Tehnilise ühilduvuse teatis
16AWG määrab juhtme suuruse, mitte PCM-0532 jaoks fikseeritud ohutu voolutugevuse. Tegelik vooluvõimsus sõltub juhtme konstruktsioonist, kaabli pikkusest, XT60 kontakttakistusest, otsaku kvaliteedist, ümbritsevast temperatuurist, soojuse hajumisest ja töötsüklist. Tugeva-vooluga rakendused peaksid läbima täieliku-juhtmestiku temperatuuritõusu testimise ja UL2464 kaabel ei tähenda, et kogu koost on UL-sertifikaadiga.
Kuidas valida õige toode?
Esmalt kontrollige XT60 sugu ja polaarsust
Kinnitamisest, et seadmed "kasutab XT60", ei piisa. Samuti tuleb määratleda nõutav mehe/naise konfiguratsioon ja positiivne/negatiivne polaarsus.
Tellimisel esitage vastav pistik, positiivne tihv, negatiivne tihv ja seadme pinge.
Vastupidine polaarsus võib seadmeid kahjustada, seega peaks ametlik joonis kontrollima lõplikku tihvti määramist.
Valige juhtmemõõtur vastavalt voolule
16AWG sobib paljude alalisvoolutoite{1}}rakenduste jaoks, kuid lõplikku sobivust tuleb hinnata pideva voolu, tippvoolu, kaabli pikkuse, temperatuuri tõusu ja töötsükli järgi.
Suurema{0}}võimsusega projektide puhul võib kaaluda ka suuremaid juhte, tingimusel et XT60 ots ja paneeli{2}}ühilduvus.
Valige kaabli pikkus vastavalt seadme paigutusele
PCM-0532 standardpikkus on 300 mm. Pikem kaabel suurendab paigaldusulatust, kuid suurendab ka juhtme takistust ja pingelangust.
Seetõttu peaks kaabli pikkus vastama nii mehaanilistele-marsruutimis- kui ka elektrilistele-jõudlusnõuetele, selle asemel, et seda lihtsalt võimalikult pikaks muuta.
Valige kaabli ja paneeli ehitus vastavalt keskkonnale
UL2464 PVC ümbris pakub põhilist isolatsiooni ja mehaanilist kaitset, kuid "UL2464 + PVC" üksi ei taga kogu PCM-0532 koostu jaoks välistingimustes, UV-kindlat, veekindlat ega IP67 toimivust.
Pikaajalised -välispäikese- või telkimisrakendused peaksid lisaks määratlema UV-, vee-, temperatuuri-, paneeli-tihendi ja keskkonna{2}}katsenõuded.
Kohandamise võimalused
↕ XT60 soo kohandamine
Kohandage XT60 sookombinatsioone, et need sobiksid seadmete liideste, paaritumissuuna ja polaarsusega.
□ Juhtme{0}}mõõturi kohandamine
Valige sobivad juhtmemõõturid vastavalt töövoolule, kaabli pikkusele, pingelangule ja otstele.
◉ Kaabli-pikkuse kohandamine
Standardpikkus on 300 mm; kohandatud pikkused on saadaval koos takistuse ja pinge{1}}languse hindamisega.
⚙ Kaabli-materjali kohandamine
Kaabli konstruktsiooni saab valida vastavalt temperatuuri, painduvuse, kulumise ja töökeskkonna nõuetele.
⌘ Paneel-Paigaldamise kohandamine
Seadmete integreerimiseks kohandage paneeli paksust, väljalõiget, paigaldussuunda ja kaabli{0}}väljundi konfiguratsiooni.
◇ Elektrilise testi kohandamine
Kontakttakistus-, pinge-languse ja temperatuuri-tõusu testid võivad kinnitada kaabli kõrget-jõudlust.
Toote KKK
Kas XT60 "60" tähendab, et PCM-0532 suudab pidevalt kanda 60A?
Ei. Kogu juhtmestiku pideva-voolu võime sõltub pistikust, 16AWG juhtmetest, otsast, kaabli pikkusest, ümbritsevast temperatuurist, soojuse hajumisest ja lubatud temperatuuritõusust. PCM-0532 ei tohiks automaatselt reklaamida "60A pideva-voolujuhtmena" ilma valmis koostu kinnitamiseta.
Mis on 16AWG maksimaalne vool?
16AWG jaoks ei ole ühtegi maksimaalset{0}}vooluväärtust, mis kehtiks iga rakmete kohta. Pidevvool tuleb määrata juhtme materjali, kaabli pikkuse, temperatuuri, juhtmestiku komplekti, seadmeruumi ja lubatud temperatuuritõusu põhjal.
Kas XT60 isas- ja naisotsad saab ümber pöörata?
Sookonfiguratsiooni saab vastavalt seadmeliidesele ümber kujundada, kuid konnektoreid ei tohiks ilma insenerikontrollita lihtsalt ümber pöörata. Kinnitada tuleb sidumisliides, polaarsus, seadmete sisendi/väljundi määratlus ja ohutusnõuded.
Kas punane on alati positiivne ja must alati negatiivne?
Standardne PCM-0532 disain määratleb punase kui positiivse ja musta negatiivsena, kuid ametlik joonis ja elektrikatse peaksid kontrollima valmistoodet. Tundmatu rakmete polaarsuse määramiseks ei tohiks kasutada ainult traadi värvi.

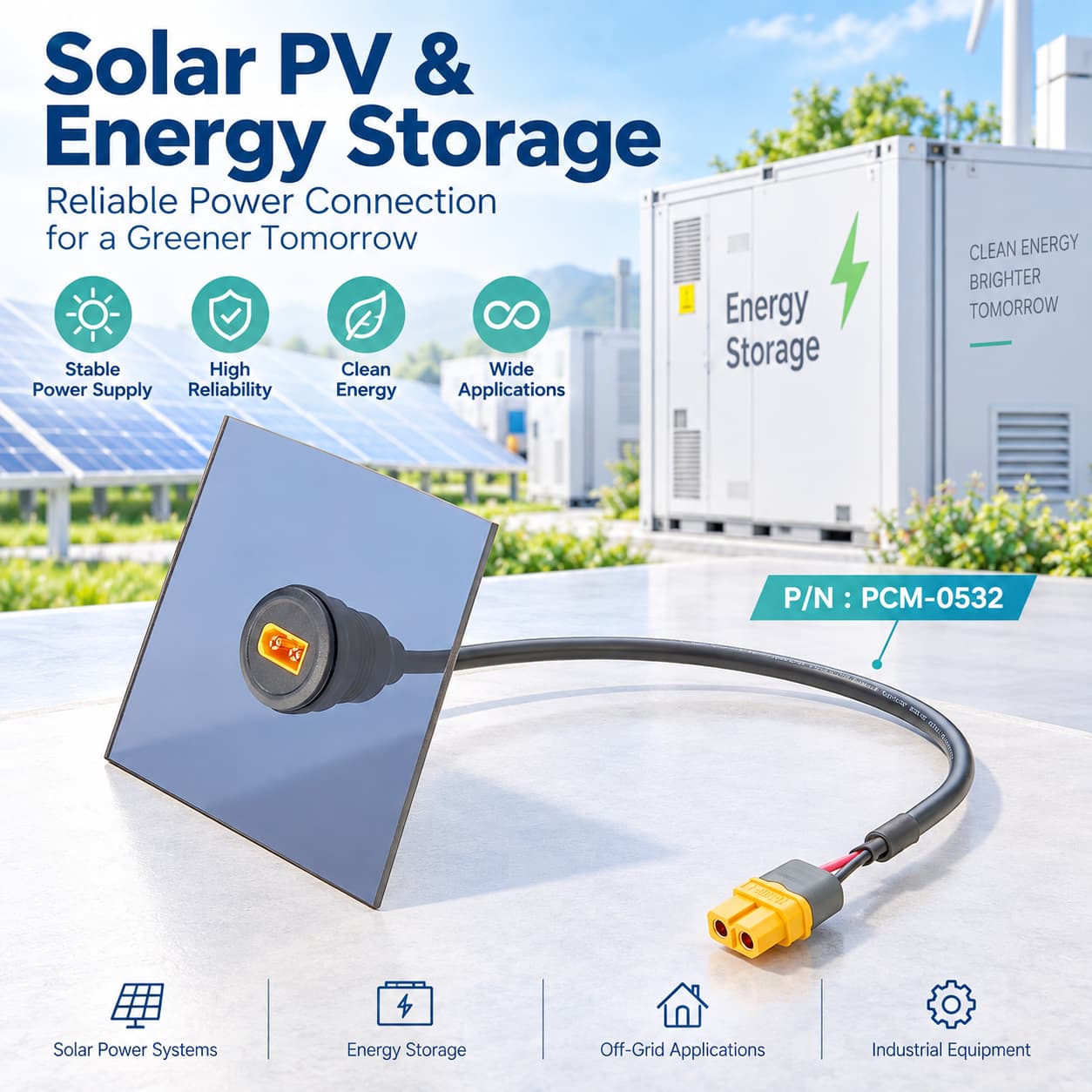

Kas PCM-0532 sobib päikeseenergiasüsteemidele?
Seda saab kasutada ühilduvate alalisvooluühenduste jaoks päikeseenergia{0}}seadmete sees või vahel, kuid see ei võrdu spetsiaalse PV-kaabliga ega loo fotogalvaanilise{1}}süsteemi sertifikaati. Pikaajalised-välisrakendused nõuavad ka UV-kiirguse, vee, temperatuuri ja keskkonnanõuete kontrollimist.
