RJ12 6P6C paneelikinnitusega klemmiplokk: funktsioonid, rakendused ja valikujuhend
PCM-0488 on D-suuruses RJ12 6P6C emane- kuni-kuue positsiooniga vedruklemmide moodul 2,54 mm sammuga, 26–20 AWG juhtmestikuga ja 1:1 kontaktiga. Selle vormitud korpus ja M3 paigaldusülikond sobivad telekommunikatsiooni, tööstusliku juhtimise ja professionaalsete AV-paigaldiste jaoks.
Selles artiklis uuritakse RJ12 6P6C paneelikinnitusega klemmiploki moodulite ehitust, tööpõhimõtet, valikumeetodeid ja praktilisi rakendusi, pöörates erilist tähelepanu 6P6C moodulliidese, kuue-kanaliga 1:1 kontakti kaardistamise, 2,54 mm vedruklemmide ja D-suurusega paneelikinnituse vahelisele seosele. Inseneriprojektide puhul, mis peavad sisemised diskreetsed juhtmed teisendama esipaneeli{10}}RJ12 liideseks, analüüsib see ka tööriista-vaba juhtmestiku väärtust, erinevusi kruviklemmide{13}}alternatiividest ja sageli tähelepanuta jäetud ühilduvusriske, mis hõlmavad sideprotokolle, elektrilisi hinnanguid ja paneeli mõõtmeid.
Toote kiire tutvustus
PCM-0488, mida tarnib Premier Cable, on paneelikinnitusmoodul, mis kohandab RJ12 6P6C emaspesa kuuepositsioonilise vedruklemmliistuga.
| Toote nimi | 6-kontaktiga ümmargune RJ45 paneelikinnitusadapter |
| Premier kaabel P/N | PCM-0488 |
| Toote tüüp | Paneeli kinnituse toide{0}}liitmiku kaudu |
| Konnektori konfiguratsioon | 6P6C liides, 6-kontakt otse |
| Overmold Värv | Must |
| Paigaldusava läbimõõt | 3,00 mm |
| Eesmine pistik | RJ12 6P6C naine |
| Juhtmete vahemik | 26–20AWG |
| Soovitatav väljalõige | 23,5 mm |
Mis on vedru{0}}klambriklemm?
Vedruklambri{0}}klemm kasutab sisemist elastset metallmehhanismi, et säilitada juhtmele avaldatavat kontaktrõhku, luues elektriühenduse juhtme ja klemmi vahel.
PCM-0488 kasutab kuuepositsioonilist vedruklemmi 2,54 mm sammuga ja aktsepteerib 26–20 AWG juhte, mistõttu sobib see seadmetele, mis nõuavad sagedast juhtmestikku, silumist või vooluahela väljavahetamist.
Võrreldes kruvide{0}}kinnitusmeetoditega vähendab vedru konstruktsioon üksikute kruvide pingutamise vajadust, kuid tegelik juhtmete ühendamise protseduur peab siiski järgima klemmi tarnija juhiseid, sealhulgas riba pikkust, seda, kas vabastusajam tuleb vajutada, kas keerdunud juhtmed vajavad ümbriseid, ja tõmbe-kontrolliprotseduur pärast sisestamist.
Mis on RJ12 6P6C paneelikinnitusega klemmiplokk?
RJ12 6P6C paneelikinnitusega klemmiplokk on passiivne ühenduskomponent, mis ühendab modulaarse pistikupesa, diskreetsed-juhtmeklemmid ja seadmete-paneeli kinnitusriistvara.
See võimaldab ühendada kuus sisemist ahelat klemmiploki kaudu ja seejärel esipaneeli RJ12 liidese{0}} kaudu välise kaabliga suunata. Võrreldes lahtiste juhtmete jootmisega otse seadme pistikupessa, eraldab see konstruktsioon välijuhtmestiku, seadmete paigaldamise ja välise ühendamise erinevateks toiminguteks, aidates parandada integreerimise järjepidevust ning lihtsustada järgnevat hooldust ja kaablite vahetamist.
PCM-0488 →Mis vahe on RJ12, RJ11 ja RJ45 vahel?
Tavapärases ärikasutuses viitab RJ11 sageli kuue-positsioonilisele moodulliidesele, mis on täidetud kahe või nelja kontaktiga, samas kui RJ12 viitab tavaliselt kuue-positsiooni ja kuue{4}}kontaktiga konfiguratsioonile. RJ45 kasutatakse tavaliselt laiema kaheksa-asendi, kaheksa-kontaktiga 8P8C liidese jaoks.
Need pistikud erinevad kontaktide arvu, füüsilise laiuse ja tüüpiliste rakenduste poolest. Isegi kui teatud kuue-positsiooni pistikud võivad füüsiliselt siseneda kuue-positsioonilisse pistikupessa, peavad kontaktide populatsioon ja vooluahela määramine vastama seadme nõuetele.
PCM-0488 pakub kõiki kuut kontakti, kuid see ei tähenda, et see võib RJ45 Etherneti porti otse asendada või et selle kuus terminali esindavad automaatselt kuut sõltumatut sidekanalit.
Valupunkt
Toote üksikasjad
PCM-0488 RJ12 6P6C vedruklemmi paneeli moodul
PCM-0488

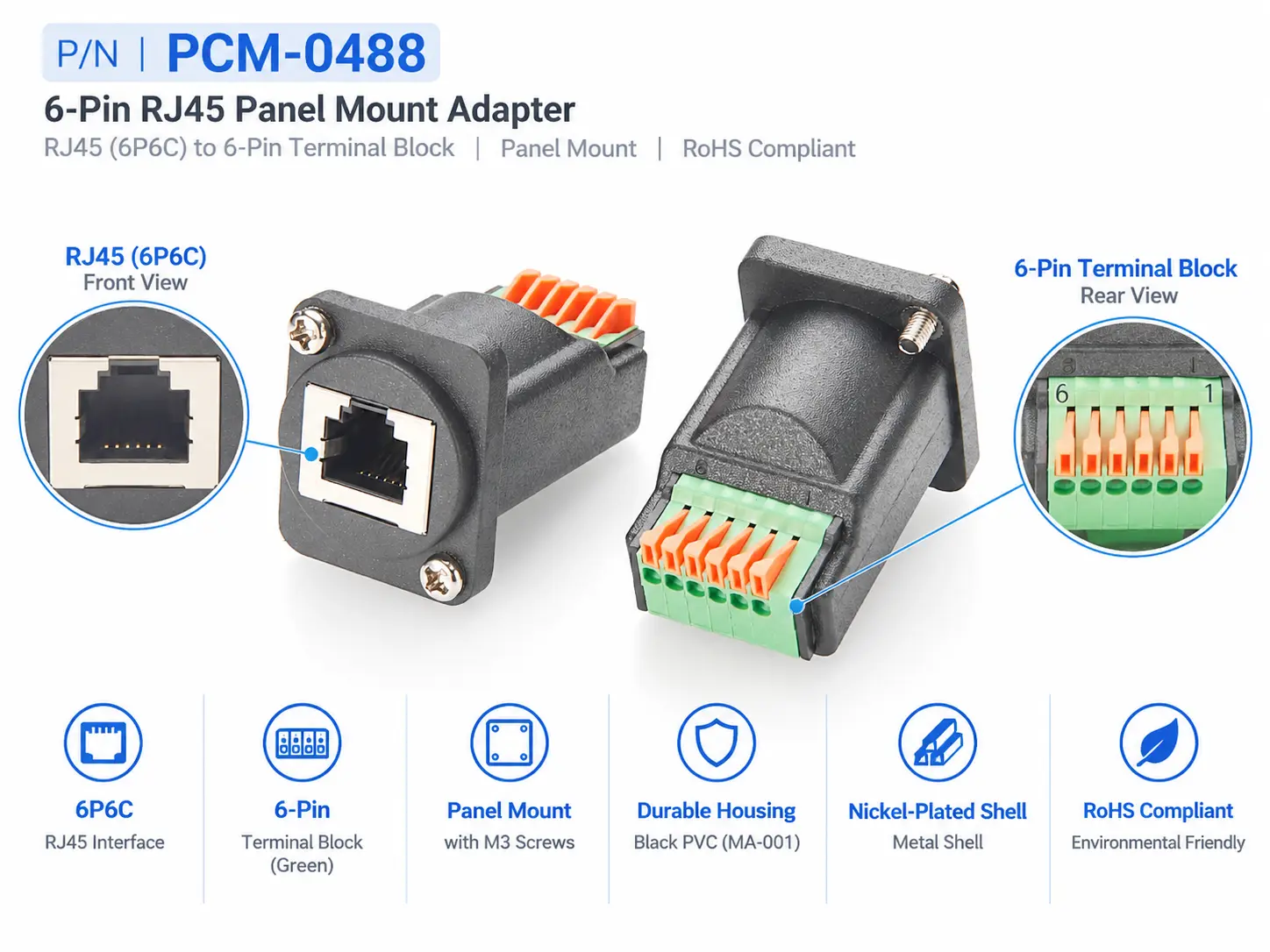

PCM-0488 ühendab RJ12 6P6C emaspesa rohelise kuue-positsioonilise vedruklemmiplokiga, millel on 2,54 mm klemmi samm ja mis ühildub 26–20 AWG juhtmetega. Must 45P PVC-liistud kaitseb sisemist ühendusstruktuuri, samal ajal kui esiliides kasutab nikeldatud metallkesta ja paneeli külg sisaldab M3 kruvisid ja mutreid.
Kuus vooluahelat on vastavalt toote joonisele otse läbi ühendatud, muutes mooduli sobivaks sisemiste madalpinge{0}}signaalide kogumiseks ja nende viimiseks esipaneeli{1}}liidesesse. Selle peamine eelis on pigem juhtmestiku, paneeli paigaldamise ja välise ühendamise funktsioonide integreerimine üheks kompaktseks komponendiks, mitte aktiivse signaalitöötluse pakkumiseks.
◆ Rakendused
PCM-0488 sobib seadmetele, mis nõuavad kuut madalpinge-vooluahelat, standardiseeritud esipaneeli liidest ja kiiret välijuhtmestikku, sealhulgas sideplaatpaneelid, tööstuslikud juhtkapid, professionaalsed AV-riiulid, instrumendid, testimisseadmed ja originaalseadmete tootjate integratsiooniprojektid.
Arendus- ja hoolduskeskkondades, kus juhtmeid sageli vahetatakse, vähendab vedru{0}}klemmide konstruktsioon korduvaid kruvide-pingutustoiminguid.
Püsipaigaldatud kapisüsteemides aitavad D-suurusega paneeli vorm ja M3 riistvara säilitada liidese korrapärast paigutust ja lihtsustada väliste RJ12-kaablite vahetamist.
Toodete väljapanek
Sarnased tooted
Ühilduvusavaldus
Ühilduvuse kontrollimine
PCM-0488 6P6C liides võib ühilduda modulaarsete pistikutega, millel on ühilduvad mehaanilised mõõtmed ja kontakti konfiguratsioonid, kuid füüsiline sidumine ei loo protokolli ega kontaktide määramise ühilduvust. Kaubandusliku tooteterminoloogias kirjeldab RJ12 tavaliselt kuue-positsioonilise kuue kontaktiga moodulpistikut, samas kui tegelikud telefoni-, juhtimis- ja patenteeritud seadmete süsteemid võivad kasutada erinevaid vooluahelaid.
Enne valimist kontrollige kõigi kuue seadme tihvti funktsiooni, signaali suunda, pinget, voolu, maanduse paigutust ja vajalikku juhtmete arvu. Ainult kahe või nelja kontaktiga pistikute puhul tuleb kontrollida ka nende mehaanilist ühilduvust ja kontaktide tegelikku asukohta; ei saa eeldada, et kõik kuus signaaliteed on saadaval.
Tehnilise ühilduvuse teatis
- PCM-0488 on passiivne juhtmestiku adapter ega sisalda RS232, RS485, CAN-i, Etherneti ega muid protokolli{5}}konversiooniskeeme. See ei paku taseme teisendust, isoleerimist, signaali võimendamist ega sisseehitatud lõpptakisteid.
- Kuus-kanali 1:1 pidevus kirjeldab ainult vastavate kontaktide vahelist suhet ega määratle iga vooluahela edastatavat signaali. Lisaks tuleb kontrollida kaasasolevat soovitatavat 23,5 mm väljalõiget tegeliku paneeli joonisega.
- Neutriku ametlikud D-suuruses tooted määravad tavaliselt standardse 24 mm paneeli väljalõike, nii et ainuüksi fraas "D-seeriaga ühilduv" ei saa garanteerida paigaldamist igasse olemasolevasse paneeli ilma muutmata.
Kuidas valida õiget toodet?
Kontrollige kontaktide arvu ja PIN-koodi määramist
Kinnitage täielikult asustatud 6P6C liides ja kontrollige iga kontakti funktsiooni ja 1:1 kontakti vastendamist. Valige spetsiaalse juhtmestiku jaoks kohandatud lahendus.
Kontrollige juhtme suurust, juhtme tüüpi ja elektriväärtusi
Kontrollige enne voolu kandvates vooluahelates kasutamist 26–20 AWG juhtmete ulatust, juhtme tüüpi, eemaldamisnõudeid ja pinge/voolu nimiväärtusi.
Kontrollige paneeli väljalõiget ja paigaldusvahet
Kontrollige 23,5 mm soovitatud väljalõiget, M3 avade vahet, paneeli paksust ja tagumist kliirensit. Enne tootmist-testige olemasolevate paneelide sobivust.
Valige vedru- või kruviklemmid vastavalt hooldusvajadustele
Valige sagedase juhtmestiku jaoks vedruklemmid. Mõelge kruviklemmidele, kui on vaja konkreetseid nimiväärtusi või hooldusprotseduure, kontrollides samal ajal juhtme- ja paigaldusvajadusi.
Kohandamise võimalused
↕ RJ12 liidese ja kontakti konfiguratsiooni kohandamine
Kohandage 6P6C, 6P4C ja muid kontaktide konfiguratsioone, pistikupesade orientatsiooni ja korpuse struktuure vastavalt seadmete kinnitus- ja paigaldusnõuetele.
□ Vedruklemmide ja juhtmestiku kohandamine
Kohandage klemmi konstruktsiooni, sammu, juhtmestiku suunda ja juhtmete ulatust, kasutades juhtmetüüpide ja elektriliste nimiväärtuste jaoks kinnitatud valikuid.
◉ Pin määramine ja kohandatud juhtmestiku konfiguratsioon
Toetage otse-läbi, ristuvaid ja kohandatud tihvtide vastendusi koos määratletud pin-vaate orientatsiooni, järjepidevuse, lühise-ja vooluahela-vastavuse testimisega.
⚙ D-Paneeli suurus ja paigalduskoha kohandamine
Kohandage D-suuruses väljalõikeid, kinnitus-avade asukohti, M3 riistvara ja tagumist kliirensit, mille ühilduvust kinnitavad joonised ja näidispaigaldus.
⌘ Korpuse värv, ülevormimine ja etikettide kohandamine
Kohandage korpuse, klemmide ja PVC ülevormimise värve, logosid ja silte. Spetsiaalsed leegi-aeglusti või temperatuuri nõuded nõuavad materjali ja toote kinnitamist.
◇ OEM/ODM moodul ja vastava kaabli arendus
Töötage välja RJ12 paneelimoodulid, sobivad rakmed ja terviklikud juhtmestikulahendused koos joonistamise, proovide võtmise, funktsionaalsuse testimise ja mahu{1}}tootmise toega.
Järeldus:
PCM-0488 põhiväärtus seisneb RJ12 6P6C modulaarse liidese, kuue-positsioonilise vedruklemmliidese ja D-suuruse paneelikinnituse integreerimises passiivsesse juhtmestiku moodulisse, mis on mugav seadmete integreerimiseks. Selle 2,54 mm klemmide samm, 26–20 AWG juhtmete ühilduvus, kuue{12}}ahela 1:1 sirge-juhtmestik, must PVC-liistud ja M3 kinnitusstruktuur vastavad tavalistele madalpinge signaali katkestusnõuetele telekommunikatsioonis, tööstusjuhtimises, professionaalses AV-s, instrumentides ja originaalseadmete valmistajaseadmetes.
Võrreldes tavapäraste kruvi-klemmide alternatiividega on vedruklambriga-juhtmestik eriti sobilik kiiret lõpetamist ja sagedast hooldust nõudvate projektide jaoks, samas kui D-suuruse vorm aitab standardida paneeli liidese paigutust. Lõplik valik peaks keskenduma seadmete tihvtide määramisele, elektrilistele hinnangutele, juhtme tüübile ja paneeli mehaanilistele mõõtmetele, vältides ekslikku oletust, et liidese nimi, mehaaniline ühilduvus või passiivne otse{4}}konstruktsioon loob protokolli teisenduse, universaalse D-seeria ühilduvuse või kinnitatud kõrge{6}}vooluvõime.
Toote KKK
Kas RJ{0}}P6C tähendab kuut sõltumatut sidekanalit?
Ei. 6P6C näitab ainult, et konnektoril on kuus asendit ja kuus kontakti. Tegelikud vooluahelad võivad olla määratud signaalidele, maandustele, toitele, diferentsiaalpaaridele või muudele funktsioonidele. Kuus kontakti ei võrdu automaatselt kuue sõltumatu sidekanaliga ja konkreetsed ülesanded peavad järgima seadmete pinouti.
Kas seda saab ühendada otse RJ11 seadmega?
Ühilduvus sõltub täpsest liidesest. Mõned kuue-asendipistikud, mis on täidetud kahe või nelja kontaktiga, võivad mehaaniliselt sobituda kuue-positsioonilise pistikupesaga, kuid ühendatud kontaktide arv ja asukohad erinevad. Kui seadmed kasutavad ainult keskmisi kahte või nelja kontakti, kontrollige, kas need kontaktid ühtivad PCM-0488 terminali kaardistusega. Ühilduvust iga RJ11 seadmega ei tohi eeldada.
Milliseid juhtme suurusi toetatakse?
Standardse PCM-0488 juhtmete vahemik on 26–20 AWG. Tegelik kasutamine peaks samuti kinnitama, kas juht on tugev või keerdunud, kas on vaja ümbrist ja terminali tarnija määratud riba pikkust. Sellest vahemikust väljapoole jäävaid juhte ei tohiks terminali suruda; selle asemel tuleks valida valideeritud kohandatud terminalilahendus.
Mis on M3 kruvide eesmärk?
M3 kruvid ja mutrid kinnitavad mooduli seadmepaneeli külge ja vähendavad mooduli liikumise ohtu pistiku sisestamise või eemaldamise ajal. Paigaldamisel tuleb arvesse võtta paneeli paksust, kruvi pikkust ja mutri haardumist ning pingutamine toimub vastavalt asjakohastele montaažinõuetele. M3 kinnitus ise ei määra kindlat vibratsioonitaset; kõrge vibratsiooniga tööstuslikud rakendused nõuavad vastavat mehaanilist valideerimist.
Kuidas kontrollida, kas PCM-0488 sobib minu seadmetega?
Esitage seadme mudel, originaalliidese foto või joonis, kuue{0}}vooluahela viigu määramine, tööpinge ja vool, juhtme suurus ja tüüp, paneeli väljalõike joonis, paneeli paksus, paigalduskaugus ja töökeskkond. Tehniline kontroll peaks seejärel kontrollima mehaanilist ühendamist, klemmide juhtmeid, kuue-ahela järjepidevust, isolatsiooninõudeid ja seadmete tegelikku funktsionaalsust. Patenditud protokollide või suure-kindlusega projektide puhul tuleks vastavalt seadmetootja nõuetele läbi viia täiendavad elektri- ja keskkonnatestid.
