RJ45 emase ja 8 kontaktiga kruviklemmi adapter:
Funktsioonid, rakendused ja valikujuhend
Siit saate teada, kuidas RJ45 naissoost ja 8 kontaktiga kruviklemmi adapter tagab 1:1 katkestusjuhtmestiku RJ45 8P8C liidesest 3,81 mm 8-positsioonilise klemmplokiga CCTV, DVR, tööstusautomaatika, lavavalgustuse, seadmete kasutuselevõtu ja laboratoorsete katsete jaoks.
Toote kiire tutvustus
HXP-005 parameetriteave

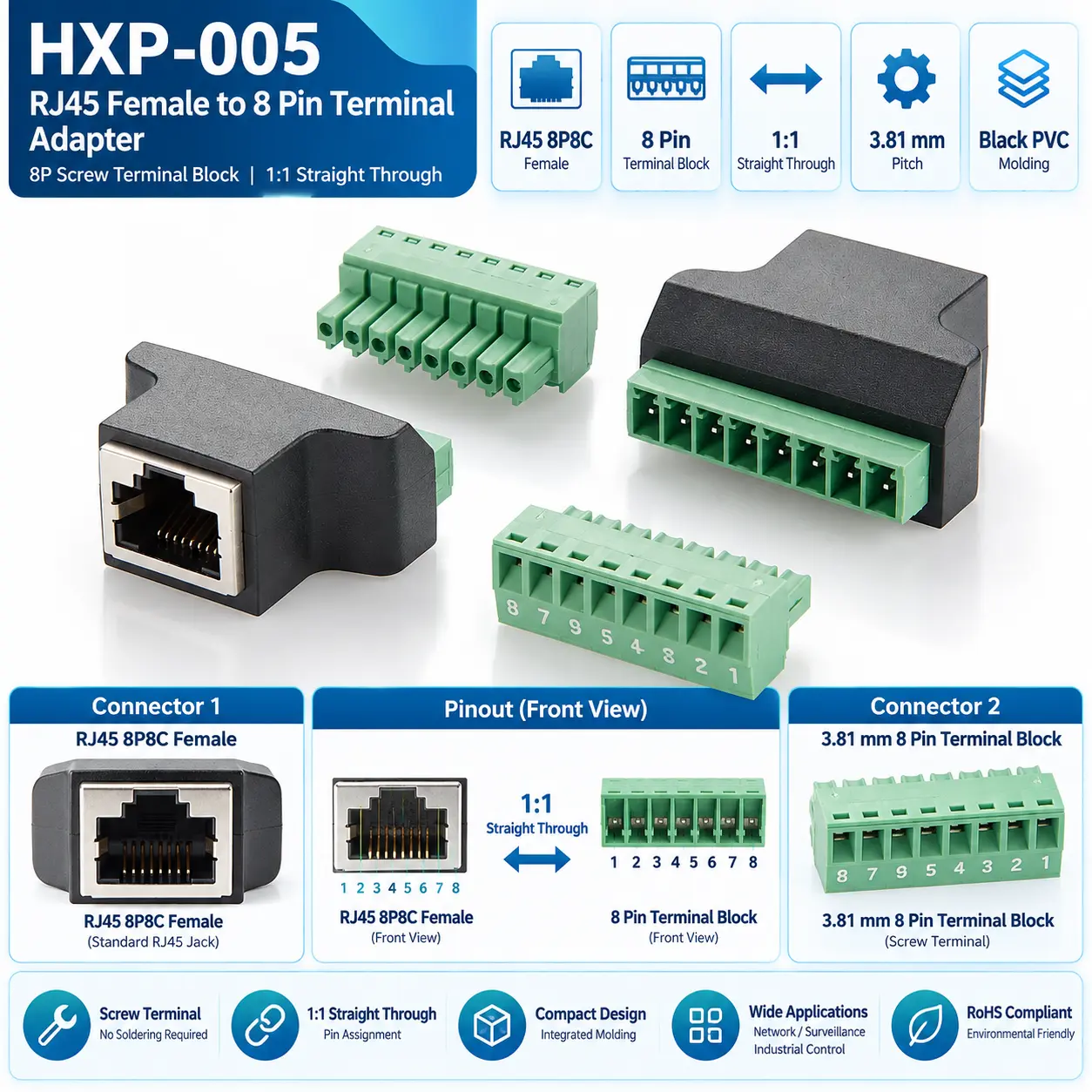

| Toote nimi | RJ45 emane kuni 8 kontaktiga klemmiploki adapter |
| Premier kaabel P/N | HXP-005 |
| Eluase | Must PVC 45 |
| Pin määramine | 1:1 Otse läbi |
| Ühendus |
|
| Terminal | 3,81 mm sammuga 8 kontaktiga klemmiplokk |
| Kooste tüüp | Eelnevalt kokku pandud integreeritud adapteri struktuur |
| Juhtmete ühendamise meetod | Kruvikinnitusühendus, jootmist pole vaja |
HXP-005 vs RJ45 Pigtail
| Võrdlus | HXP-005 | RJ45 Pigtail |
| Liides | RJ45 naissoost + 8 asendikruviklemm | RJ45 pistik või pistik + paljad juhtmed |
| Breakout meetod | 8 Pin Screw Terminal Breakout | 8 eraldi juhtmeid |
| Välja juhtmestik | Kruviklambri ühendus | Eemaldamine, pressimine või terminali ühendus |
| Nõutav jootmine | Ei | Sõltub juhtmestikust |
| Taasjuhtmete ühendamise võimalus | Lihtne lahti ühendada ja uuesti ühendada | Juhtmed vajavad tavaliselt ümbertöötlemist |
Mis on RJ45 emase ja 8 kontaktiga kruviklemmi adapter?
RJ45 emane ja 8 kontaktiga kruviklemmi adapter on passiivne juhtmestiku katkestamise adapter, mis kasutab 1 kuni 1 otsejuhtmestikku, et jagada kaheksa RJ45 kontakti kaheksaks sõltumatuks kruviklemmiks.
See ei muuda sideprotokolli ega signaali tüüpi. Selle asemel muudab see füüsilist juhtmestiku vormingut, võimaldades inseneridel ühendada katmata juhtmeid, juhtkapi klemme või katseseadmeid otse.
See struktuur sobib välijuhtmestikuks, seadmete kasutuselevõtuks, signaalide testimiseks, tõrkeotsinguks ja ajutiste testühenduste jaoks. Seetõttu on seda kõige parem kirjeldada RJ45 liidese katkestamise ja juhtmestiku teisendamise tööriistana, mitte võrguprotokolli muundurina.
Miks on tööstuslikuks juhtmestikuks ja testimiseks seda tüüpi adapterit vaja?
RJ45 liidesed sobivad standardiseeritud kiirühenduste jaoks, kuid seadmete kasutuselevõtt, juhtkilbi juhtmestik, laboratoorsed testid ja hooldus nõuavad sageli otsest juurdepääsu üksikutele kontaktidele või välijuhtmetele. RJ45 kuni 8 kontaktiga klemmiadapter katkestab kõik kaheksa ahelat kruviklemmide kaudu, ilma et oleks vaja uut RJ45 pistikut või jootmist.
Seda saab ühendada otse klemmide, testimisinstrumentide ja paljaste juhtmetega, lihtsustades samal ajal vooluahela mõõtmist ja juhtmestiku vahetust. Võrreldes RJ45 patsiga sobib see paremini sagedaseks juhtmestiku ühendamiseks, muutmiseks ja tõrkeotsinguks, parandades välijuhtmestiku, testimise ja hoolduse tõhusust.
Korduma kippuvad küsimused RJ45 pistikute kohta
Toote põhiväärtus
HXP-005
HXP-005 peamised eelised võib kokku võtta järgmiselt:
◆ Parandage välijuhtmestiku tõhusust
Kruviklemmid välistavad jootmise ja RJ45 pistiku uuesti otsimise. Välijuhtmeid saab ühendada otse, vähendades tööriista ettevalmistamist ja korduvat tööd kasutuselevõtu, hoolduse ja paigaldamise ajal.
◆ Pakkuge individuaalset juurdepääsu vooluringile
Iga RJ45 kontakt on ühendatud sõltumatu terminaliga, mis võimaldab üksikuid ahelaid ühendada, testida ja hallata kasutuselevõtuks, tõrkeotsinguks ja liidese kontrollimiseks.
◆ Lihtsustage liidese teisendamist
Kui üks pool kasutab RJ45 ja teine nõuab paljaid juhtmeid või klemme, tagab eelmonteeritud adapter füüsilise liidese teisendamise ilma kogu juhtmestiku ümberkujundamiseta.
◆ Vähendage montaaži- ja hooldustöid
RJ45 pistik, sisemine juhtmestik, kaheksa klemmi ja PVC vormitud struktuur moodustavad ühe mooduli, vähendades eraldi komponente ning lihtsustades hooldust, juhtmestikku ja ajutisi ühendusi.
Toodete väljapanek
Sarnased tooted
Ühilduvusavaldus
Iliidese ja juhtmestiku ühilduvus
- Toode kasutab RJ45 emaspesa ja on mehaaniliselt ühendatud ühilduvate RJ45 pistikutega. Standardversioon pakub 1 kuni 1 juhtmestikku kontaktidest 1–8 klemmidele 1–8 ilma protokolli, pinge või signaali muundamiseta. Enne kasutamist kontrollige pistikupesa, pinge, voolu ja juhtmestiku nõudeid.
Süsteemi jõudluse kontrollimine
- Cat5, Cat5e või Cat6 kaabli ühendamine ei taga kogu süsteemi jaoks sama edastust. Kiire Etherneti, Gigabit Etherneti ja PoE rakendused peaksid süsteemi tasemel testimise kaudu kontrollima impedantsi, ristkõnet, varjestust, maandust ja signaali terviklikkust.
Kuidas valida õiget RJ45 kuni 8 kontaktiga kruviklemmi adapterit?
Kuidas kinnitada liidese struktuuri?
Veenduge, et seadmed kasutavad RJ45 8P8C liidest, ja kontrollige kontaktide arvu, pistiku suunda ja mehaanilist struktuuri, selle asemel et loota ainult välimusele.
Kuidas kinnitada pinouti määratlust?
Standardversioon kasutab 1 kuni 1 juhtmestikku RJ45 kontaktidest 1–8 kuni klemmideni 1–8. Spetsiaalse pinoutiga seadmed vajavad sobivat või kohandatud versiooni.
Kuidas kontrollida signaali ja jõudlust?
Kontrollige, kas seade kasutab Etherneti, RS485, DMX512, digitaalset I/O- või muid signaale. Kiired võrgurakendused nõuavad ka impedantsi, ülekõla, varjestuse ja signaali terviklikkuse hindamist.
Kuidas kinnitada terminale ja keskkonda?
Veenduge, et 3,81 mm klemm sobib nõutava juhtmesuurusega ja jäta ruumi RJ45 sisestamiseks, juhtmestikuks ja kruvikeeraja juurdepääsuks. Karmid keskkonnad võivad vajada täiendavat kaitset.
Kohandamise võimalused
↕ Kohandatud Pinout
RJ45 kontakti ja klemmide kaardistamist saab kohandada vastavalt seadme pistikupesale, sealhulgas mitte 1 kuni 1 juhtmestikule.
□ Kohandatud terminali struktuur
Klemmide struktuuri, juhtmestiku suunda ja töömeetodit saab kohandada erinevate paigaldusruumide jaoks.
◉ Kohandatud terminali samm
Standardne samm on 3,81 mm. Teisi klemmide vahesid saab hinnata erinevate PCB-de ja seadmete paigutuste jaoks.
⚙ Kohandatud vormitud struktuur
PVC vormitud kuju, värvi, märgistusasendit ja konstruktsioonidetailid saab kohandada OEM-i integreerimiseks.
⌘ Kohandatud tootemärgistus
Nööpnumbreid, vooluahela märgiseid, klientide osade numbreid ja tootesilte saab hõlpsamaks tuvastamiseks kohandada.
◇ Kohandatud OEM-pakend
Mahuliste tellimuste jaoks on saadaval üksikpakend, hulgipakend, klientide sildid, vöötkoodid ja originaalseadmete tootjate pakendamise võimalused.
Järeldus:
HXP-005 RJ45 emane ja 8 kontaktiga kruviklemmi adapter kasutab 3,81 mm 8-positsioonilist klemmiplokki, 1 kuni 1 juhtmestikku ja musta PVC-vormitud konstruktsiooni. See katkestab kõik kaheksa RJ45 8P8C-ahelat, et hõlbustada juhtmestikku, testimist ja hooldust.
See sobib tööstuslikuks juhtimiseks, CCTV, DMX512 ja laboratoorseks testimiseks Pinout, signaali määratlus, pinge, vool ja andmejõudlus tuleks enne kasutamist kontrollida, saadaval on kohandatud juhtmestik, klemmid, märgistus ja originaalseadmete tootja pakend.
Toote KKK
Kas see ühildub kõigi RJ45 seadmetega?
Mitte tingimata. RJ45 määratleb ainult liidese vormingu. Pinout, pinge ja signaali määratlusi tuleb kontrollida.
Kas see teisendab sideprotokolle?
Ei. See on passiivne adapter, mis katkestab ainult kaheksa vooluringi ja ei võimalda protokolli teisendamist.
Kas seda saab kasutada kiirete võrkude jaoks?
Kaablid võivad mehaaniliselt ühendada, kuid võrgu algne toimivus ei ole garanteeritud. Kiired lingid nõuavad testimist.
Kas seda saab kasutada DMX512 jaoks?
Seda saab kasutada, kui liides ja pinout ühtivad, kuid DMX signaali viigu määratlused tuleb kinnitada.
Kas jootmine on vajalik?
Väljajootmist pole vaja. Juhtmed kinnitatakse katsetamiseks, kasutuselevõtuks ja hoolduseks kruviklemmidega.
Kas kohandatud Pinout ja OEM-valikud on saadaval?
Jah. Pinouti, klemme, vormimist, värvi, märgistamist ja pakendeid saab kohandada. Enne mahutootmist on soovitatav näidise kinnitamine.
