RJ12 6P6C 2 kontaktiga terminali RS485 adapter:
Funktsioonid Rakendused ja valikujuhend
Siit saate teada, kuidas RJ12 6P6C kuni 2 kontaktiga RS485 klemmiga adapter kasutab 3. ja 4. kontaktiga katkestusjuhtmestikku, UL1061 26AWG juhtmeid, 3,5 mm kruviklemmi ja PVC vormitud kaitset, et pakkuda mugavat välijuhtmestikku RS485, Modbus RTU, PLC-juhtkappide, tööstuslike instrumentide ja automaatikaseadmete jaoks.
PCM-0999 RJ12 6P6C kuni 2 kontaktiga RS485 klemmiga adapter katkestab kontaktid 3 ja kontaktid 4 läbi UL1061 26AWG juhtmete, 3,5 mm kruviklemmi ja PVC vormitud kaitse, pakkudes kompaktset juhtmestiku lahendust PLC-kappide, RS485-seadmete, tööstuslike instrumentide ja automaatikasüsteemide jaoks.
Toote kiire tutvustus
PCM-0999 põhiparameetrite teave.
| Toote nimi | RJ12 6P6C-2 kontakti RS485-liidese adapter |
| Premier kaabel P/N |
|
| P1 pistik |
|
| P2 pistik |
|
| Peamine rakendus | RS485 signaali kohandamine / juhtmestik |
| Välisläbimõõt |
|
| Laius | 11,5 mm |
| Traadi mõõtur | 26 AWG |
| Overmold |
|
PCM-HD-0999 vs otsetraadiga otseühendus
| Võrdluspunkt | PCM{0}}HD-0999 | Otsene paljasjuhtmeühendus |
|---|---|---|
| RJ12 liides | RJ12 6P6C otseühendus | Tavaliselt puudub RJ12 liides |
| Pin Breakout | Eeljuhtmega kontaktid 3 ja kontaktid 4 | Juhtmete käsitsi tuvastamine |
| Välja juhtmestik | 2 kontaktiga kruviklemm lihtsaks juhtmestiku ühendamiseks | Vajalik käsitsi juhtmestik |
| Paigaldamine | Ei RJ12 uuesti kokkupressimist, kiirem paigaldamine | Rohkem juhtmestiku samme |
| Vale juhtmestiku oht | Madalam eelmääratletud pinoutiga | Kõrgem |
| Hooldus | Lihtne lahti ühendada ja asendada | Keerulisem hooldus |
Mis on RJ12 6P6C ja 2 kontaktiga RS485 terminali adapter?
Struktuurilisest vaatenurgast on see aPassiivne ühenduskomponent RJ12 modulaarse liidese ja kruviklemmi vahel.
Seadme pool ühendub läbi RJ{0}}P6C isase pistiku, samas kui väljapoolne pool võtab vastu paljaid juhte läbi 2 kontaktiga kruviklemmi. Sisemised UL1061 juhtmed ja fikseeritud juhtmete tee tagavad elektriühenduse kahe liidese vahel.
Seetõttu lahendab toode erinevuseühenduse vorming, mitte erinevustsideprotokoll.
Mida toode peamiselt teeb?

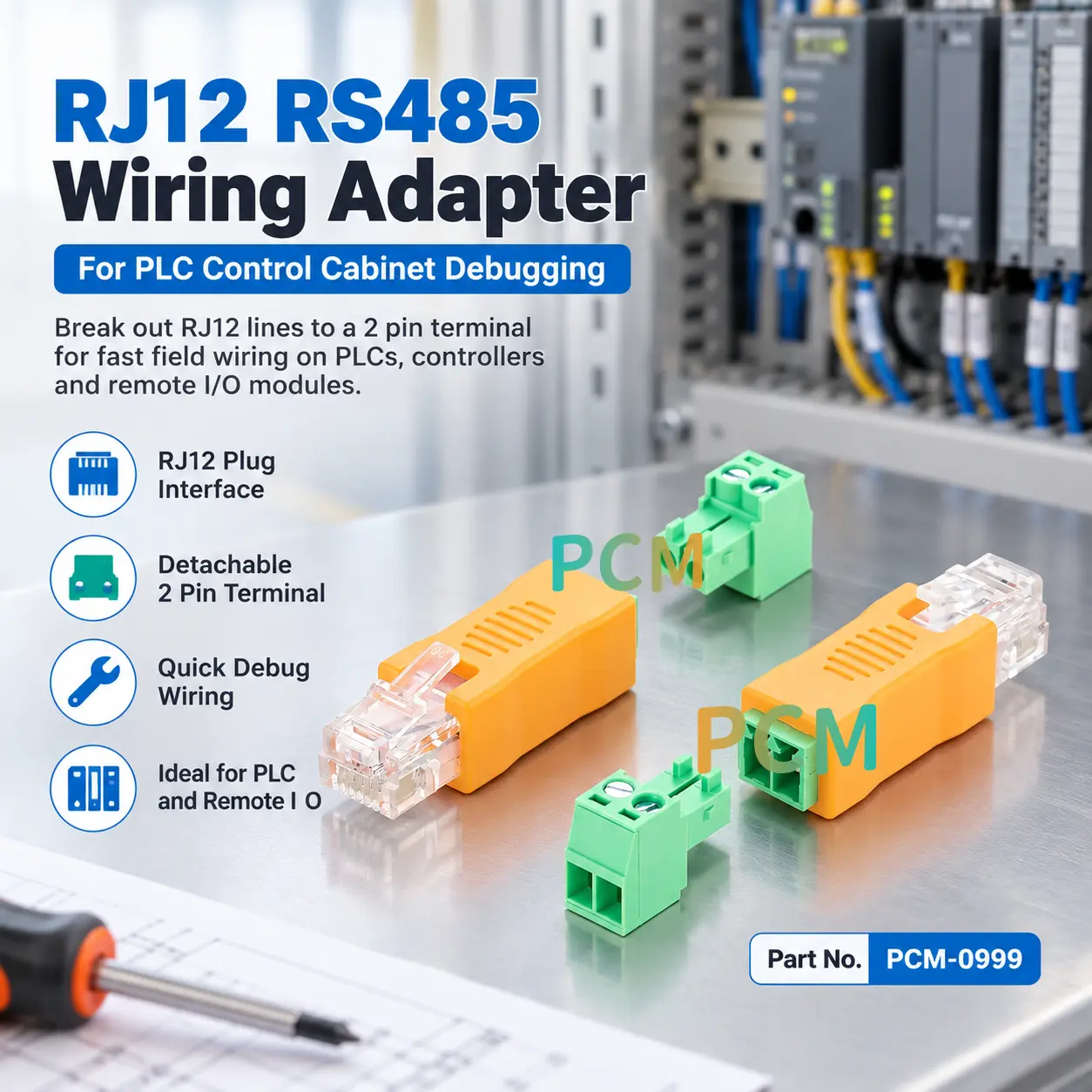

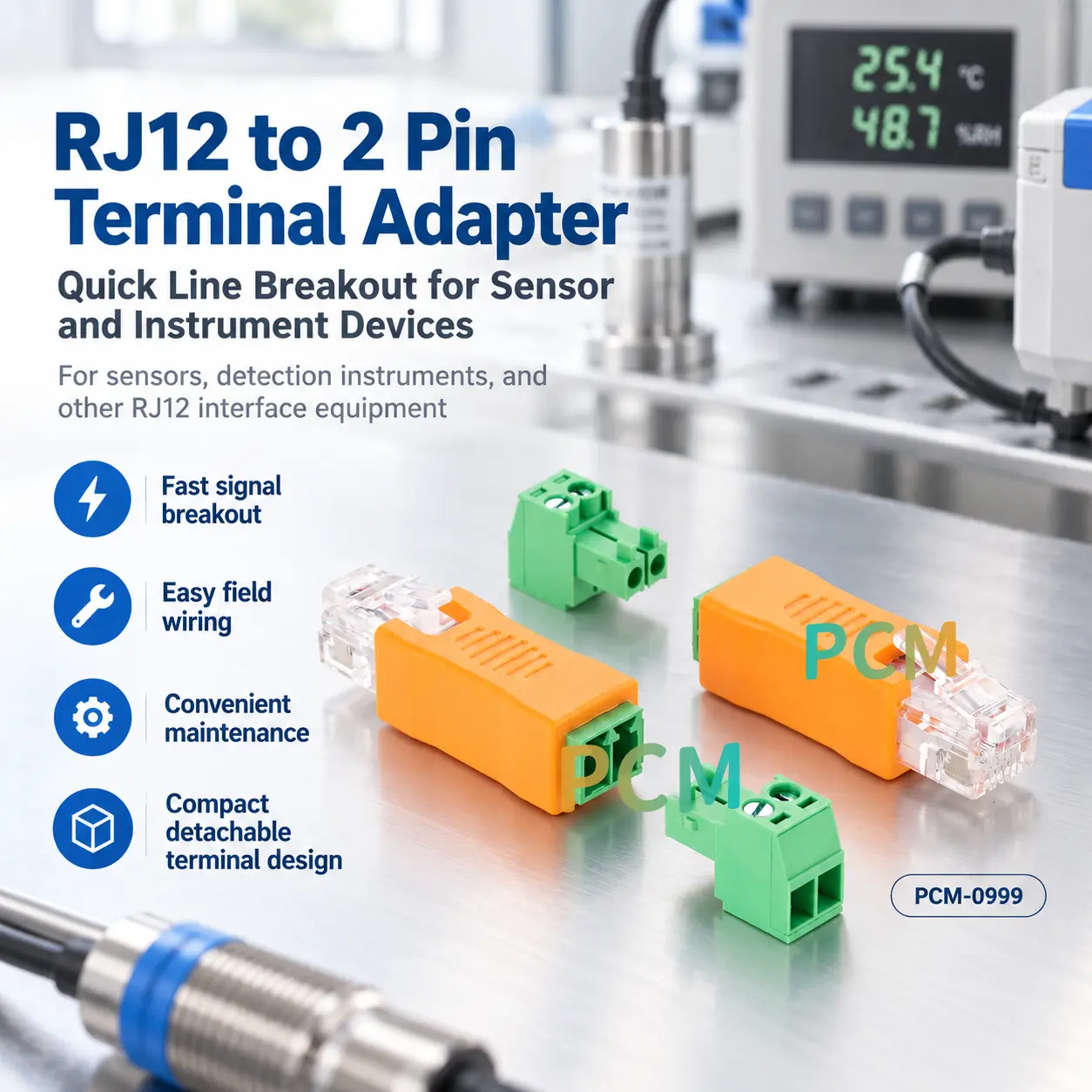

Kui seadmed kasutavad RJ12 liidest, samas kui välijuhtmestik kasutab üksikuid juhtmeid või klemmiplokke, eraldab see adapter valitud RJ12 tihvtid otse 2 kontaktiga kruviklemmi. Sobib RS485-le, Modbus RTU-le, PLC-kappidele, kaug-I/O-le, instrumentidele ja anduritele.
Võrreldes kaablite lõikamise või RJ12-pistikute kokkutõmbamisega vähendab eelmääratletud pinout juhtmestiku samme ja valesti ühendamise ohtu, parandades samal ajal paigaldamise, testimise ja hoolduse tõhusust.
Levinud küsimused RJ12 terminalide kohta?
Toote põhiväärtus
PCM-0999
PCM-0999 peamised eelised võib kokku võtta järgmiselt:
◆ Parandage juhtmestiku ja hoolduse tõhusust
Integreeritud RJ12 liides ja 2 kontaktiga kruviklemm vähendavad vajadust väljapressimise või kohandatud kaabli ettevalmistamise järele. Insenerid saavad juhtmestiku, testimise, lahtiühendamise ja asendamise tõhusamalt lõpule viia, muutes selle sobivaks PLC-kappidele, RS485 kasutuselevõtuks ja tööstuslikuks hoolduseks.
◆ Parandatud pinout vähendab juhtmestiku vigu
Standardversioon ühendab RJ12 kontaktid 3 ja viik 4 vastavate klemmidega. Kui seadme kinnitus on kinnitatud, ei pea sisemisi juhtmeid uuesti tuvastama, vähendades käsitsi ühendamise etappe ja parandades paigalduse järjepidevust.
◆ Kompaktne disain toetab tööstuslikku paigaldamist
Ligikaudu 35 mm pikkune ja 11,5 mm laiune kompaktne integreeritud disain aitab vähendada paigaldusruumi juhtkappides. Oranž 45P PVC vormitud korpus pakub ka mehaanilist kaitset sisemise juhtmestiku alale normaalse painde ja tõmbamise eest.
◆ Toetab standardiseeritud OEM-integratsiooni
Fikseeritud RJ12 pistikupesa kasutavatele seadmetootjatele saab seda adapterit kasutada standardse lisaseadmena, et ühtlustada välijuhtmeid, paigaldust, varuosade haldamist ja hooldust. Pinouti, juhtme ja terminali spetsifikatsioone saab kohandada ka OEM-rakenduste jaoks.
Toodete väljapanek

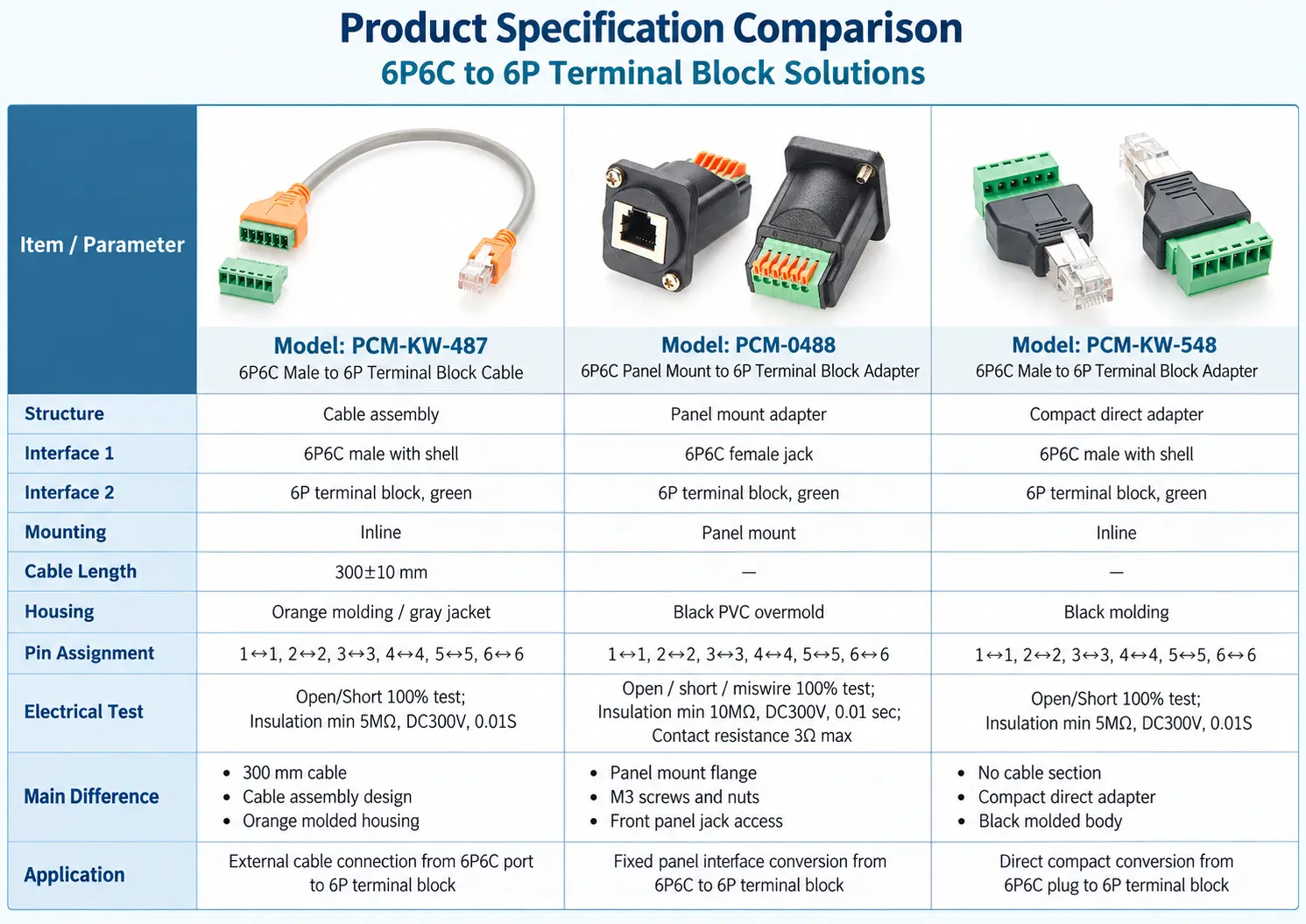

Sarnased tooted
Ühilduvusavaldus
Liidese ja Pinouti ühilduvus
- See toode kasutab RJ12 6P6C isapistikut ja eraldab 3. ja 4. kontakti 2 kontaktiga terminali. Mehaaniline sobivus ei taga elektrilist ühilduvust. Kontrollige liidest, kontaktide 3 ja 4 määratlusi ning RS485 A/B määrangut vastavalt seadme juhendile ja pistikupesale.
Funktsiooni- ja paigaldusnõuded
- See on passiivne juhtmestiku katkestusadapter ja ei paku protokolli ega tasemete teisendust RS232, USB, TTL ja RS485 vahel. Enne paigaldamist kontrollige 3,5 mm klemmi, juhtmete nõudeid, vaba ruumi ja keskkonda.
Kuidas valida õiget RJ12 kuni 2 kontaktiga terminali adapterit?
Kinnitage liides ja pinout
Kinnitage RJ12 6P6C liides, konnektori sugu, mehaaniline struktuur ning viigu 3 ja 4 määratlused. Vajadusel valige teine pinout või kohandatud versioon.
Kinnitage signaali- ja teisendusnõuded
Kontrollige, kas kontaktid 3 ja 4 kannavad RS485 A/B, juhtsignaale või muid signaale. See adapter on mõeldud ainult juhtmestiku katkestamiseks ja ei paku protokolli ega taseme teisendamist.
Kinnitage terminali ja paigaldustingimused
Standardversioon kasutab 2 kontaktiga 3,5 mm sammuga terminali. Kontrollige traadi suurust, paigaldusruumi, RJ12 juurdepääsu, kruvide toimimist ja traadi paindevahet.
Esitage teavet seadme kohta
Mahu- või OEM-projektide jaoks esitage valikuvigade vähendamiseks seadme mudel, liidese fotod, pinout, signaali määratlused, terminalinõuded ja töökeskkond.
Kohandamise võimalused
↕ Kohandatud Pinout
RJ12 kontakte, klemmide järjekorda ja juhtmeid saab kohandada vastavalt seadme tihvtide määramisele.
□ Kohandatud terminal
Klemmide struktuuri, orientatsiooni, sammu ja juhtmestiku meetodit saab kohandada vastavalt paigaldusnõuetele.
◉ Kohandatud traat
AWG suurust, juhtme värvi ja kaabli spetsifikatsioone saab kohandada erinevate vooluahela funktsioonide jaoks.
⚙ Kohandatud eluase
Vormitud korpuse värve ja välimust saab kohandada kaubamärgi ja seadmete tuvastamiseks.
⌘Kohandatud mõõtmed
Juhtme pikkust, konstruktsiooni orientatsiooni ja paigalduskonfiguratsiooni saab kohandada vastavalt seadmeruumile.
◇ Kohandatud pakend
Hulgipakendeid, silte, vöötkoode, osanumbreid ja OEM-pakendeid saab kohandada.
Järeldus:
ThePCM-0999 RJ12 6P6C-2-kontaktiline RS485-liidese adapterteisendab valitud RJ12 ahelad kruviklemmiks, et hõlbustada tööstuslikku juhtmestikku ega teosta protokolli teisendamist. See kasutab UL1061 26AWG-juhtmeid, et eraldada kontaktid 3 ja tihvtid 4 3,5 mm 2-kontaktilise klemmiga. See sobib RS485, Modbus RTU, PLC-de, tööstuslike instrumentide ja katseseadmete jaoks.
Enne kasutamist kinnitage 6P6C struktuur, kontaktid, juhtmestiku määratlus ja paigalduskeskkond. Saadaval on kohandatud pistikupesad, juhtmed, klemmid, sildid ja originaalseadmete tootja pakendid.
Toote KKK
Kas see ühildub kõigi RJ12 seadmetega?
Mitte tingimata. Standardversioon kasutab RJ12 viiku 3 ja tihvti 4. Enne ostmist kinnitage 6P6C liidese, pinouti ja vooluahela määratlused.
Kas seda saab kasutada koos Modbus RTU-ga?
Jah, kui RJ12 liides ja RS485 pinout ühtivad. Enne kasutamist kinnitage tihvtide 3 ja 4 määratlused seadme dokumentatsioonis.
Mis on standardne pinout?

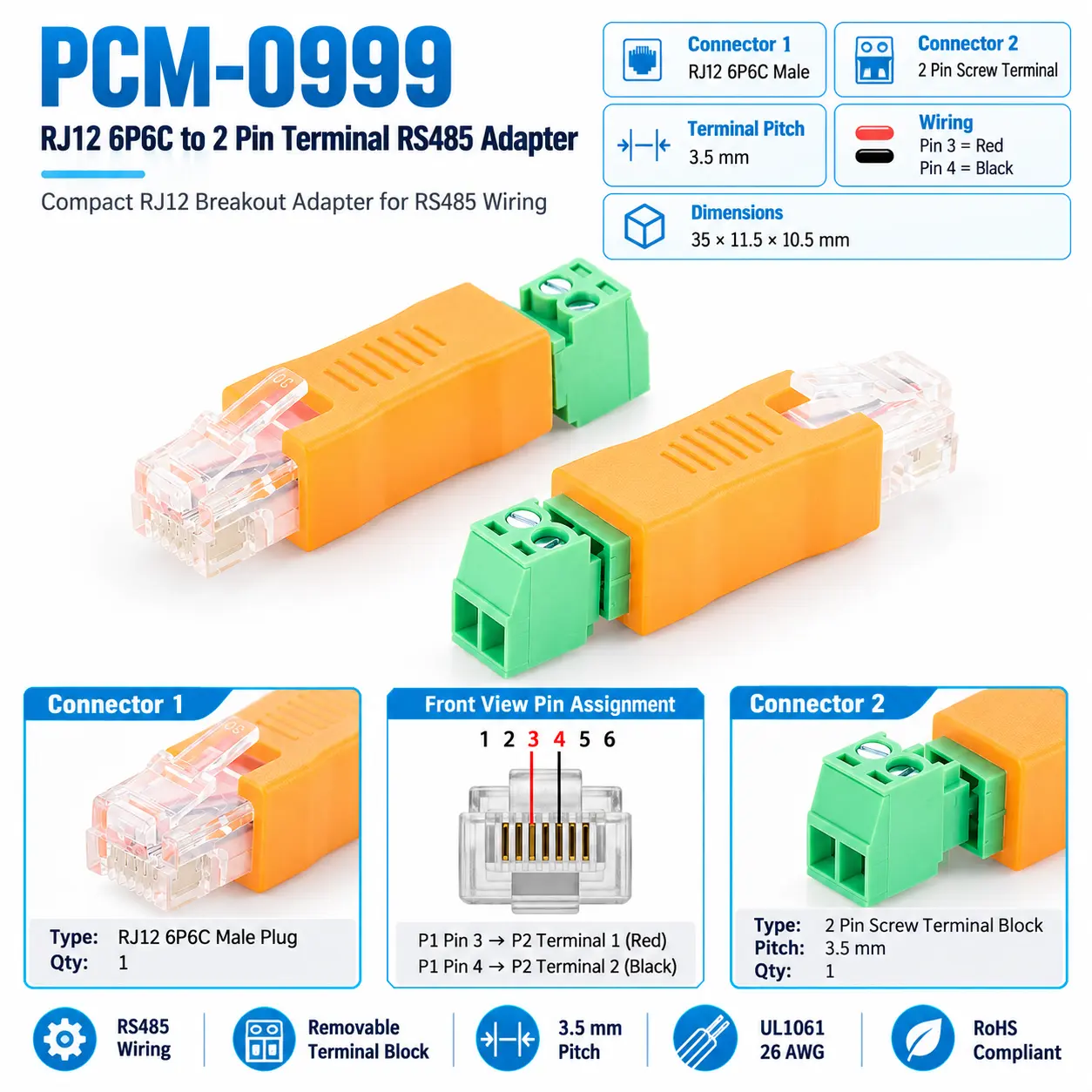

Pin 3 ühendub P2 viiguga 1 punase 26AWG juhtme kaudu, tihvt 4 aga P2 viiguga 2 musta juhtme kaudu.
Mis on terminal ja mõõtmed?
Standardtoode kasutab 3,5 mm sammuga 2 kontaktiga kruviklemmi ja selle mõõtmed on umbes 35 × 11,5 × 10,5 mm. Vajalik on paigaldusluba.
Miks kasutada kruviklemmi?

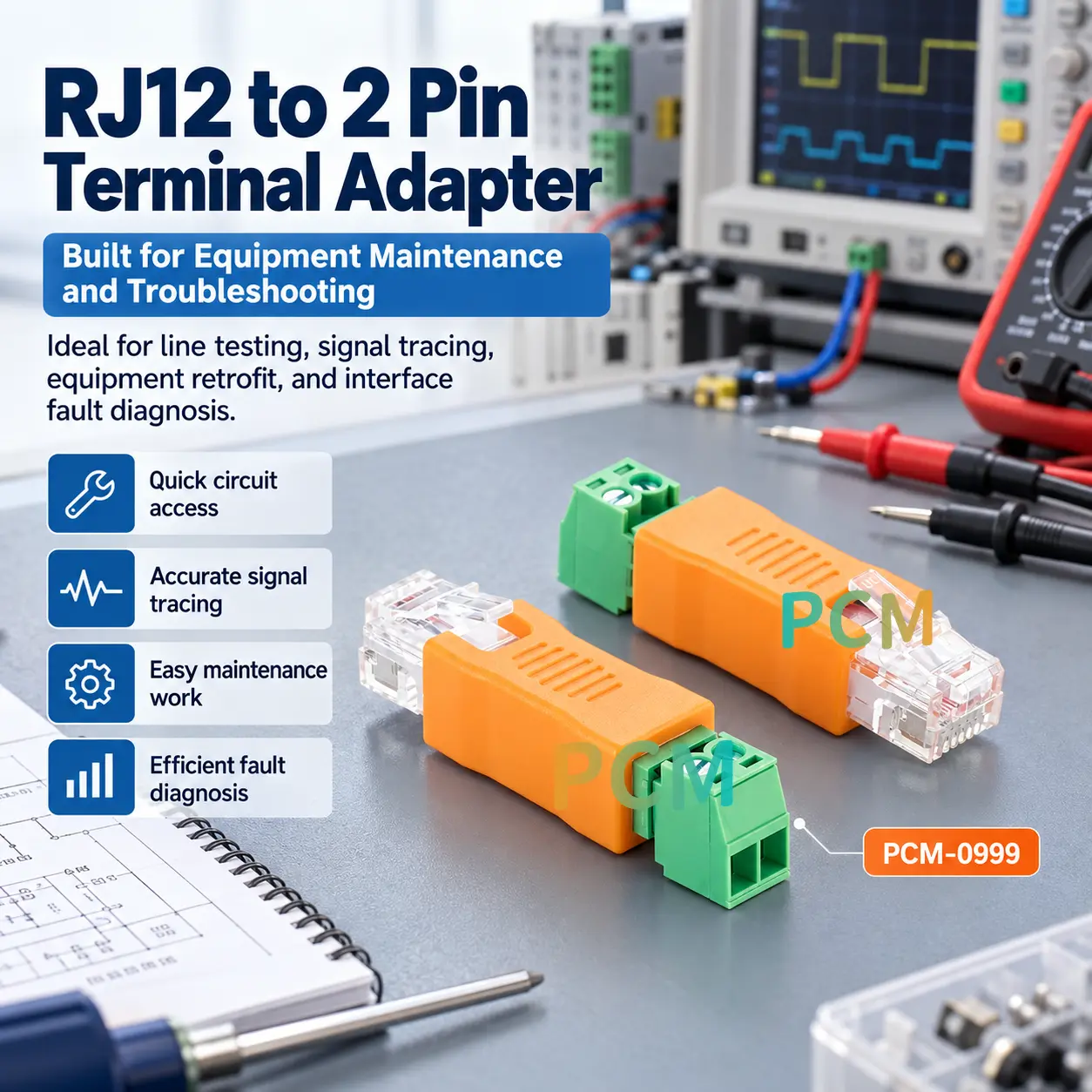

Kruviklemm ühendab välijuhtmed otse ilma RJ12 pressita, muutes selle sobivaks testimiseks, hoolduseks ja juhtkapi juhtmestikuks.
Kas kohandamine ja originaalseadmete valmistaja on saadaval?
Saadaval on kohandatud nööpnõelad, traatmõõturid, värvid, klemmid, sildid ja pakendid koos hulgimüügi, originaalseadmete tootjate ja mahutootmise toega.
