Micro DB25 emane DB25 isane kaabel:
Funktsioonid, rakendused ja valikujuhend
Siit saate teada, kuidas Micro DB25 emas-DB25 isakaabel ühendab 25-kontaktiga 1:1 sirge juhtmestiku, 28AWG × 25C UL2464 konstruktsiooni, fooliumi- ja punutise varjestuse ning lukustuskruvid usaldusväärsete signaaliühenduste jaoks ATE-s, pooljuhtide testimises, PLC- ja DCS-süsteemides.
Osa nr PCM-S-0790 Micro DB25–DB25 kaablil on 25-kontaktiline 1:1 sirge juhtmestik Micro DB25 emase pistiku ja DB25 isase pistikuga. Kasutatakse 28AWG × 25C UL2464 musta traadi ja standardse 2-meetrise äravooluga PVC-kaabliga. 25-kontaktiline D alamsignaali laiendus ja seadmete omavaheline ühendamine.
Toote kiire tutvustus
Järgmised on PCM{0}}S-0790 parameetrite üksikasjad.

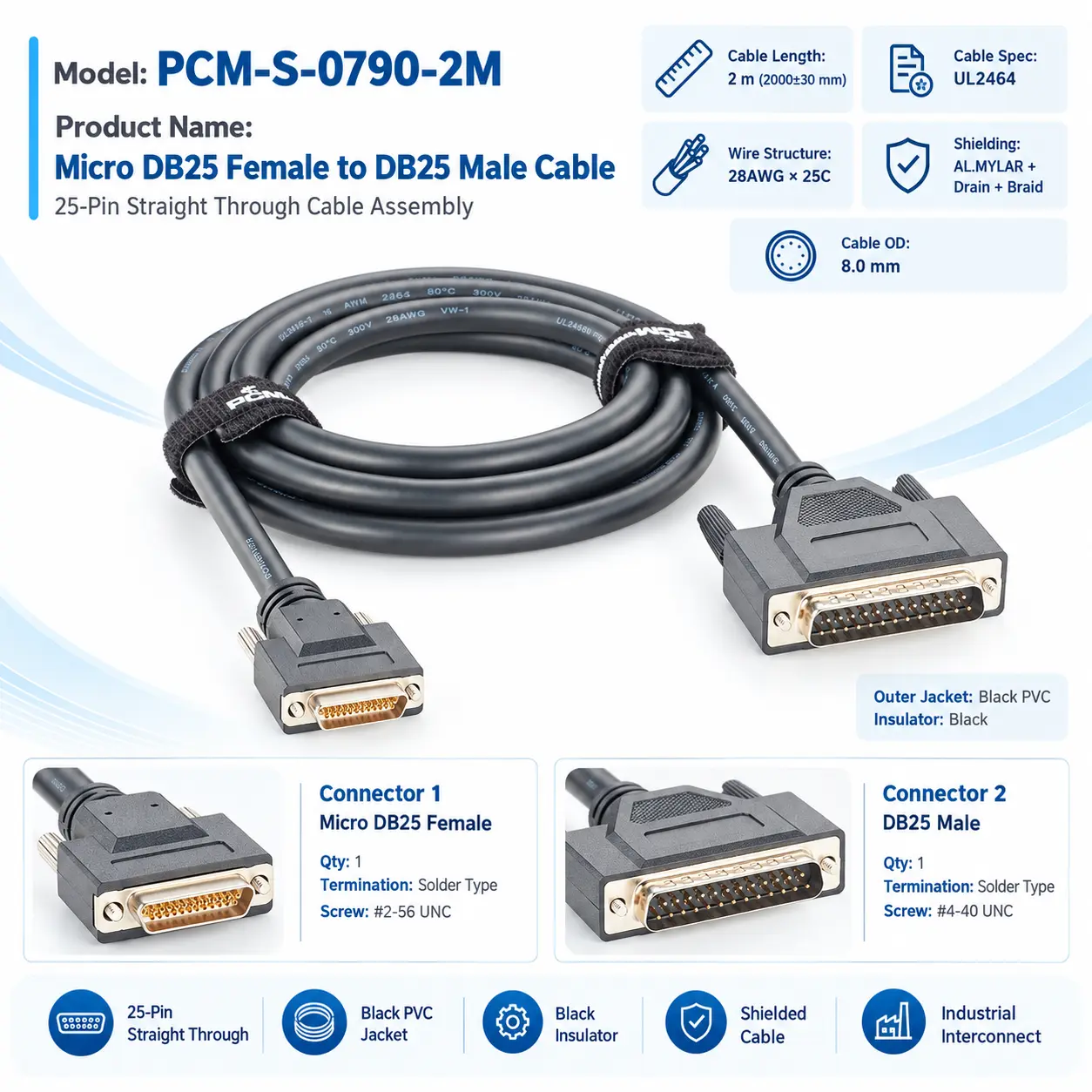

| Toote nimi | Micro DB25 emane DB25 isane kaabel
|
| Premier kaabel P/N |
|
| P1 pistik | DB25 mees |
| P2 pistik | Micro D{0}}Sub 25-pin |
| Juhtmed | Otse{0}}läbi, tihvtid 1→1 kuni tihvtid 25→25 |
| Varjestusühendus | Punutis + äravool ühendatud Shelliga |
| Kaabli pikkus | 2000±30 mm |
| Kaabli spetsifikatsioon | 28AWG × 25C + AL.MYLAR + DRAIN + PALU |
| Välimine jope | Must PVC |
| Kaabli OD | 8,0 mm |
| Võrdluspunkt | PCM-S-0790 | Standardne kaabel DB25–DB25 |
| Liides | Micro DB25 kuni standard DB25 | Standardne DB25 mõlemas otsas |
| Kosmos | Kompaktne suure{0}}tihedusega seadmetele | Nõuab rohkem ruumi |
| Juhtmed | 25-tihvt 1:1 otse | Oleneb kaabli konstruktsioonist |
| Varjestus | Foolium, äravoolutraat ja palmikvarjestus | Oleneb kaablist |
| Rakendus | ATE, pooljuhtide testimine, PLC, DCS ja automaatika | Standardne DB25 varustus |
Mis on Micro DB25 emane ja DB25 isane kaabel?

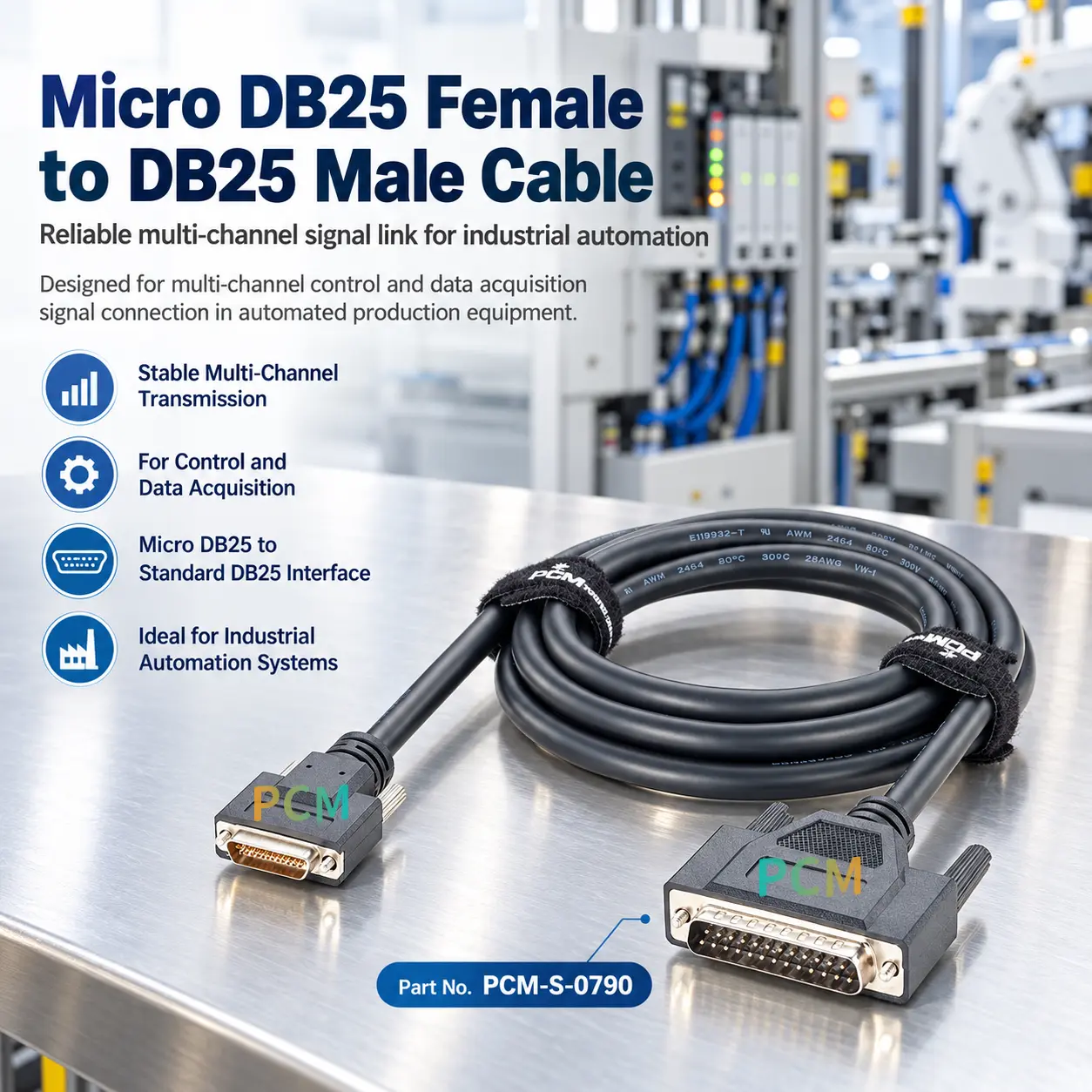

PCM-S-0790 Micro DB25 emane ja DB25 isane kaabel on mitme kanaliga varjestatud kaabel, mis on ette nähtud erineva suurusega D-alamliidese ühendamiseks. Selle ühes otsas on kompaktne Micro DB25 emane konnektori ja teises tavaline DB25 sisemine konnektori 25 juhiga, mis tagavad vastava signaali edastamise.
Erinevalt lihtsast adapterist tagab see ka kaabli kauguse ja parema ühenduse stabiilsuse läbi varjestuse, PVC-särgi, vormitud tõmbetõkke ja lukustuskruvid. Standardpikkus on 2 meetrit.

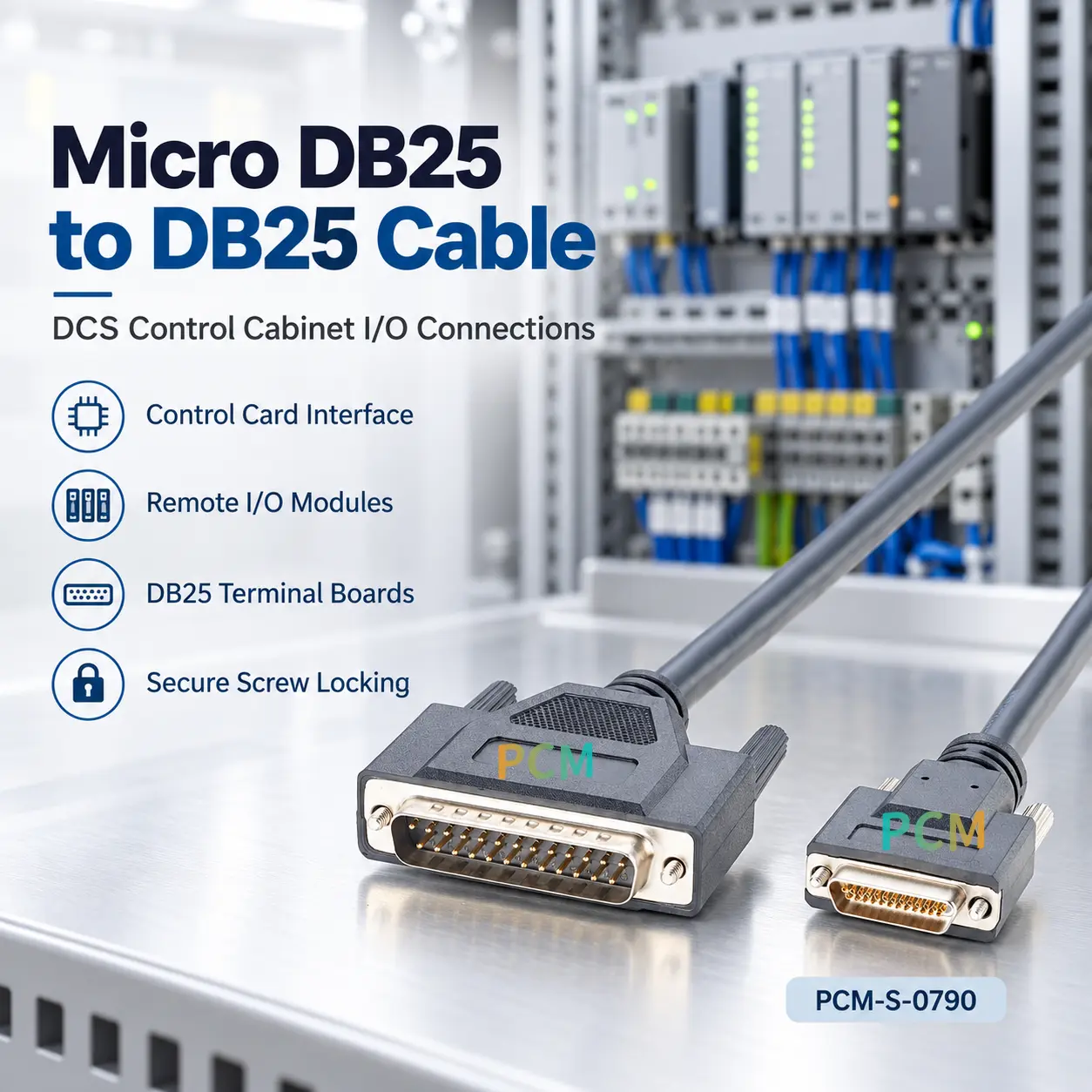

See sobib ATE, pooljuhtide testimiseks, PLC-ks, DCS-iks, testseadmeteks ja tööstuslikuks automatiseerimiseks, eriti seadmete uuendamiseks ja süsteemide jaoks, mis ühendavad Micro DB25 ja standardsed DB25 liidesed.
Micro DB25 emas-DB25 isakaabli põhifunktsioonid
Micro DB25 emas- ja DB25 isaskaablit kasutatakse peamiselt 25{8}}kanaliga signaali ühendamiseks Micro DB25 ja standardsete DB25 seadmete vahel. Selle 1:1 sirge{9}}juhtmestik tagab otsese mitmekanalilise signaaliedastuse, teisendades samal ajal kahe liidese vahel.
28AWG mitmesooneline kaabel, foolium, äravoolutraat ja punutud varjestus aitavad vähendada EMI-d, samas kui vormitud PVC-tagakatted ja lukustuskruvid parandavad ühenduse stabiilsust ATE, pooljuhtide testimise, PLC, DCS ja tööstusautomaatika süsteemide jaoks.
Levinud probleemid Micro DB25 kaablitega.
Vibratsioon ja hooldus võivad liitmikud lõdvendada. Lukustuskruvid ja vormitud pingevabastus parandavad ühenduse stabiilsust ja kaitset.
Toote põhiväärtus
PCM-S-0790
PCM{0}}S-0790 peamised eelised võib kokku võtta järgmiselt:
◆ Suure tihedusega liidese teisendamine
Micro DB25 ja standardsed DB25 liidesed on integreeritud ühte kaablisse, võimaldades otseühendust erinevate 25 kontaktiga vormingute vahel, vähendades samal ajal täiendavaid adaptereid suure -tiheduse ja ruumi{4}}piiranguga süsteemides.
◆ 25 kanali otse juhtmestik
25-kontaktilise 1:1 juhtmestikuga kaabel 28AWG × 25C kannab 25 signaalikanalit, säilitades samal ajal selge kontakti kaardistamise, lihtsustades juhtmestikku, kasutuselevõttu ja tõrkeotsingut.
◆ Varjestus ja ühenduse kaitse
Mylar-foolium, äravoolutraat ja punutise varjestus aitavad vähendada EMI-d, samas kui lukustuskruvid ja vormitud PVC-tagused parandavad konnektori kinnipidamist ja mehaanilist kaitset.
◆ Süsteemi lihtsam hooldus
Valmis kaablit saab paigaldada, eemaldada, testida ja asendada iseseisvalt ilma seadmete liideseid muutmata, mis muudab süsteemi uuendamise, hoolduse ja varuosade{0}}halduse lihtsamaks.
Toodete väljapanek

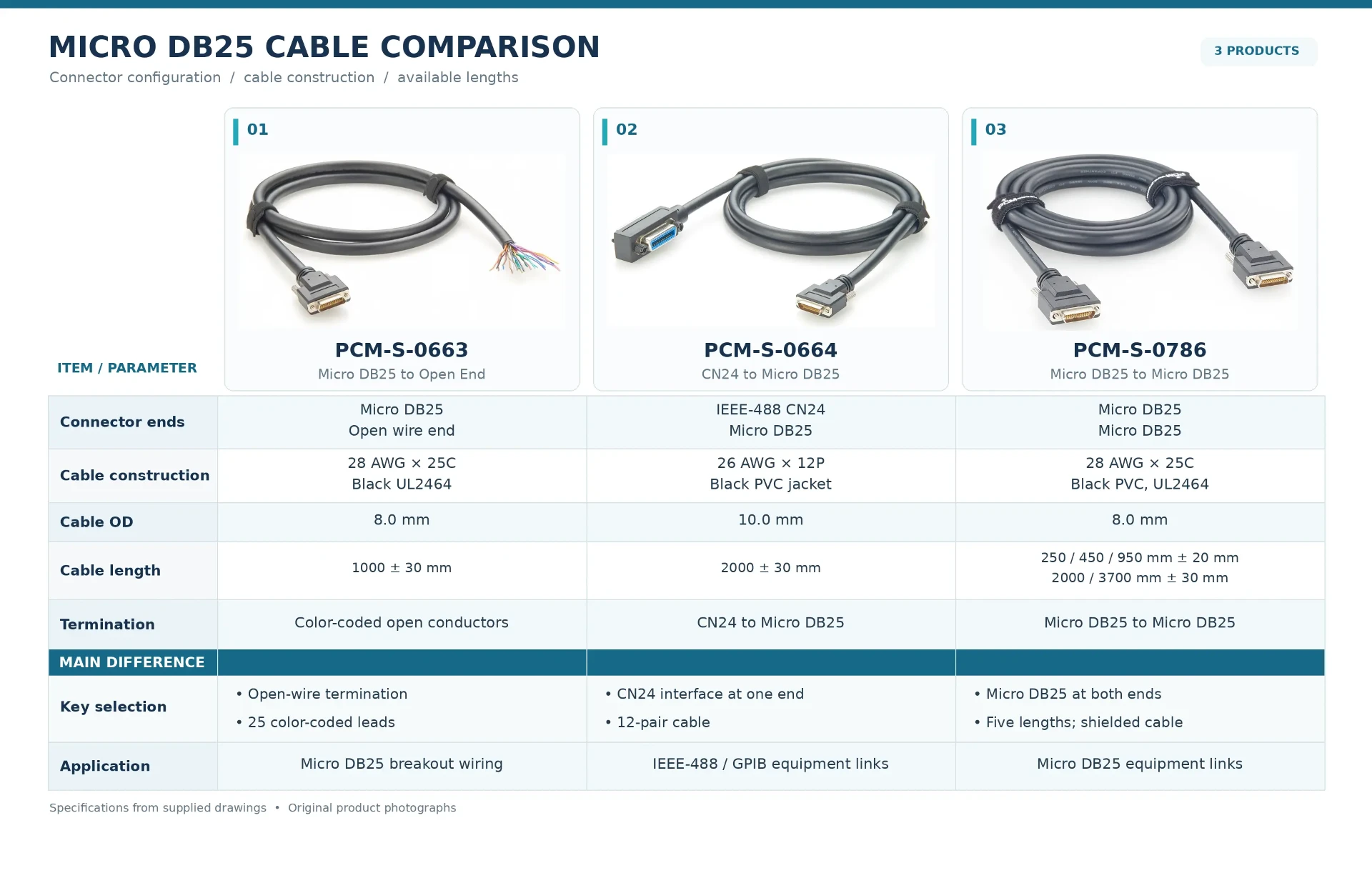

Sarnased tooted
Ühilduvusavaldus
Pinout ja elektriline kontrollimine
- Standardkaabel kasutab 25-kontaktiga 1:1 otsejuhtmestikku, kuid mehaaniline ühendamine ei taga elektrilist ühilduvust. Enne ostmist kontrollige pistikupesa, signaali määratlusi, maanduse jaotust ja elektrinõudeid. Crossoveri, kohandatud I/O või spetsiaalse maanduse jaoks võib vaja minna kohandatud juhtmeid.
Passiivne ülekanne ja lingi jõudluse
-
See Micro DB25 emane ja DB25 isane kaabel ühildub Molexiga834249060, 834249061, 834249062 ja 834249067, samuti PickeringA025CFR-025DMR-5A180, muutes selle sobivaks seotud testimisseadmete, kaablite vahetamise, süsteemihoolduse ja integratsiooniprojektide jaoks.
Kuidas valida õiget Micro DB25 kuni DB25 kaablit?
Kinnitage liides ja pinout
Kontrollige konnektori tüüpi, sugu ja 25{6}}kontakti. See kaabel kasutab Micro DB25 emas- ja DB25 isase konfiguratsiooni koos 1:1 otsejuhtmestikuga.
Kontrollige kruvisid ja pikkust
Kinnitage ühilduvust #2-56 UNC ja #4-40 UNC lukustuskruvidega ning valige kaabli pikkus vastavalt marsruutimiskaugusele ja hooldusruumile.
Kontrollige kaablit ja signaale
Veenduge, et 28AWG × 25C kaabli konstruktsioon vastab projekti nõuetele, ja kontrollige sisend- ja väljundsignaalide tegelikke elektrilisi määratlusi.
HKinnitage enne mahutellimusi
Enne mahu ostmist kontrollige enne tootmisspetsifikatsioonide lõplikku kinnitamist näidiste abil mehaaniline ühendamine, ühenduslüli, varjestus, maandus ja seadmete tegelik töö.
Kohandamise võimalused
↕ Konnektori kohandamine
Micro DB25 ja DB25 pistikute kombinatsioone, sugu, orientatsiooni ja säilitamist saab kohandada vastavalt seadme joonistele.
□ Kaabli pikkuse kohandamine
Standardpikkus on 2 meetrit, kappide, ATE-süsteemide, kinnitusdetailide ja seadmete suunamise jaoks on saadaval kohandatud pikkused.
◉ Pinouti kohandamine
Lisaks 25-kontaktilisele 1:1 juhtmestikule saab kohandada ristlõikeid, maanduse jaotust ja I/O kaardistamist.
⚙ Kohandatud juhtmed
Juhi suurust, kaabli läbimõõtu, PVC-kest, varjestuskonstruktsiooni ja mehaanilisi omadusi saab kohandada.
⌘ Märgistuse kohandamine
Kohandatud tootesildid, osanumbrid, pikkusemärgised ja pakendisildid toetavad montaaži- ja hooldushaldust.
◇ Mahuline tootmine
Mahutootmine ja hulgimüügi tarne on saadaval kinnitatud jooniste, tihvtide, näidiste ja tootmisspetsifikatsioonide alusel.
Järeldus:
PCM-S-0790 Micro DB25 emas- ja DB25 isaskaabel on suure-tihedusega liidese teisenduslahendus mitme kanaliga testimis- ja tööstuslike juhtimissüsteemide jaoks. Sellel on 25-kontaktiline 1:1 sirge juhtmestik, 28AWG × 25C UL2464 kaabel, PVC-kaabli ots, foolium ja punutised. toetab liidese teisendamist, 25-kanalilist signaaliülekannet, EMI kaitset ja mehaanilist säilitamist.

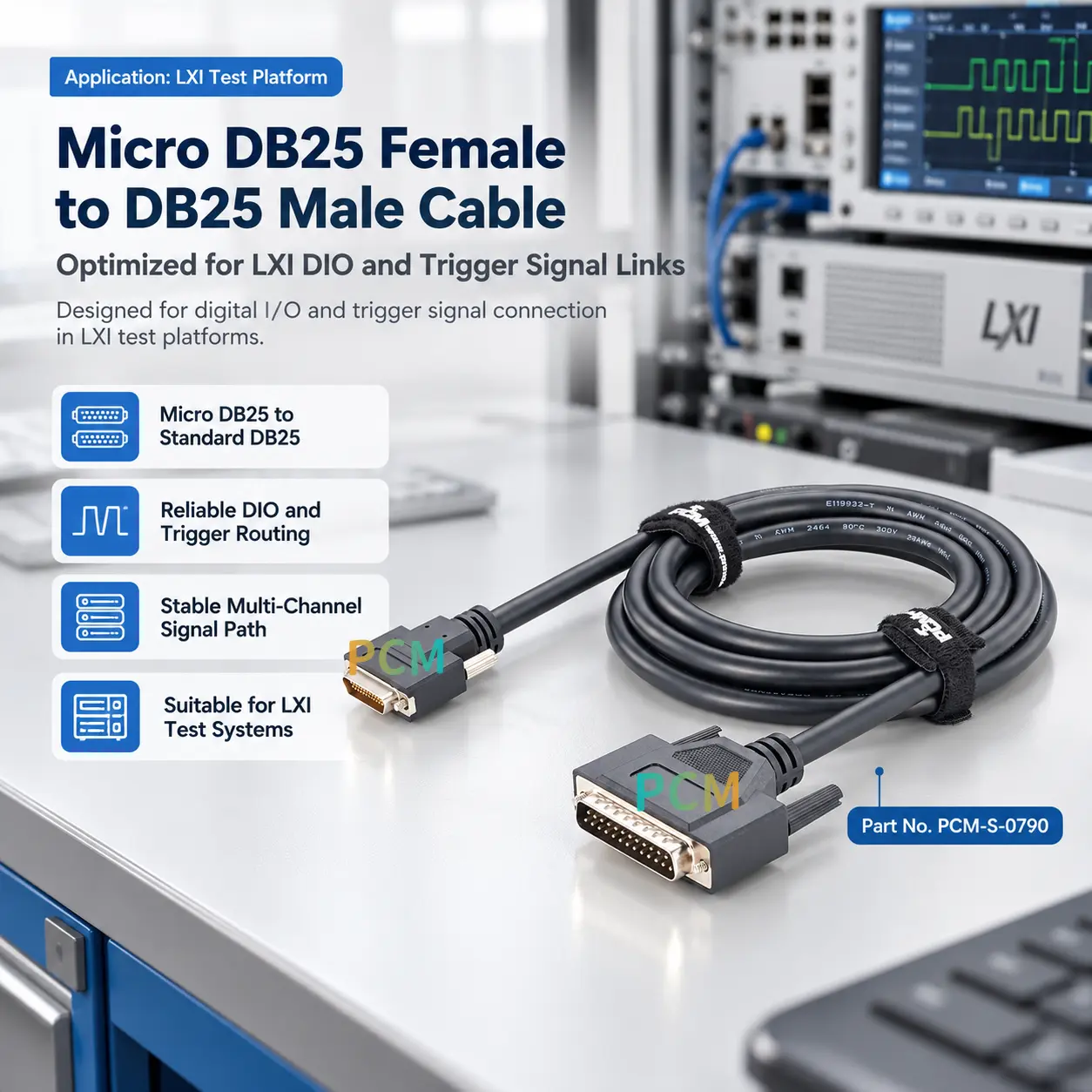

See sobib ATE, pooljuhtide testimiseks, LXI DIO ja päästiku, PLC, DCS, PCB funktsionaalseks testimiseks ja tööstuslikuks automatiseerimiseks Enne ostmist kontrollige konnektori sugu, kontakti, kruvide spetsifikatsioone, kaabli pikkust ja signaali määratlusi Kohandatud ja mahuprojektid tuleks kinnitada jooniste ja näidiste valideerimisega.
Toote KKK
Kas see saab ühendada iga 25 kontaktiga seadmega?
Ei. Enne ostmist kontrollige konnektori sugu, tihvti, lukustuskruvisid, signaali määratlusi ja elektrilisi nõudeid.
s See 25 pin 1 kuni 1 otse läbi ?
Jah. Standardkaabel kasutab 25-kontaktiga 1:1 otsejuhtmestikku. Kinnitage, et seade vajab seda tihvti.
Kas pikkust ja pinouti saab kohandada?
Jah. Kaabli pikkust, ristjuhtmestikku, maanduse jaotust ja kohandatud I/O-pistiku määranguid saab kohandada.
Millist kaablit ja varjestust kasutatakse?
See kasutab 28AWG × 25C UL2464 kaablit AL Mylari fooliumiga, äravoolutraati, punutise varjestust ja PVC ümbrisega.
Millised võrdlusmudelid ühilduvad?
Võrdlusühilduvus hõlmab Molexi 834249060, 834249061, 834249062, 834249067 ja Pickering A025CFR-025DMR-5A180.
Kas enne mahutellimusi on vaja näidise kinnitamist?
Jah. Näidise valideerimine aitab enne mahutootmist kontrollida paaritumist, lukustuskruvisid, pikkust, tihvti ja seadmete tegelikku toimimist.
