D-Alamjadaadapter DB25 isane DB9 emane
PCM Cable Co., Ltd. on üks juhtivaid D-alamseriaadapteri DB25 mees-DB9 naissoost tootjaid ja tarnijaid Hiinas. Tere tulemast kvaliteetsete kohandatud toodete hulgimüügile soodushinnaga meie tehasest. Pakkumise ja tasuta proovi saamiseks võtke meiega ühendust.
Äsja arendatudPremier kaabel PCM{0}}KW-688on kompaktneDB25 isane–DB9 emane D-alljadaadaptermõeldud rakenduste jaoks, kus olemasolevad seadmed pakuvad DB25 emasliidest, samas kui saadaolev teeninduskaabel, jadaühendus või välisseadmete liides kasutab DB9 isasühendust.
Adapter integreerib DB25 Male ja DB9 Female liidesed kompaktsesse kaabel-vaba vormi, mida saab installida otse ühilduvate D-alamühenduste vahele. See aitab süsteemiintegraatoritel ja teenindusinseneridel hallata konnektorite suurust{5}} ja soolisi erinevusi pärand- ja uuemate jadaseadmete vahel.
Põhieelis: mõeldud DB25 naisseadmete jaoks
PCM-KW-688 sisaldab konfiguratsiooni DB25 Isane DB9 Female, mis on mõeldud DB25 emaspordiga seadmete ühendamiseks DB9 isakaabliga. Erinevalt PCM-KW-686-st ja PCM-KW-687-st vastab selle pistikute paigutus sellele spetsiifilisele paaritusnõudele. Valik peaks põhinema konnektori tegelikul sool, positsioonide arvul ja juhtmestiku nõuetel, mitte ainult adapteri nimel.
Stabiilne ühendus: mehaaniline ja elektriline ühilduvus
Usaldusväärne ühenduvus nõuab mõlema alamliidese õiget sidumist, ühilduvat säilitusriistvara ja mehaaniliste häireteta. Elektriline kontroll peab hõlmama ka kontaktide kaardistamist, TxD/RxD marsruutimist, signaali maandust, käepigistuse liine ja DTE/DCE rolle. Füüsiliselt ühilduv pistik ei garanteeri sidet; peavad olema täidetud nii mehaanilised kui ka elektrilised nõuded.
Paigaldusnõuded: kontrollige liideseid ja sidesätteid
Enne installimist kontrollige DB25 emasseadme porti, DB9 isakaablit, sidestandardit, DTE/DCE rolle, edastuskiirust, andmebitte, paarsus- ja stoppbitte. PCM-KW-688 joonis määrab üheksa signaaliühendust ja kesta järjepidevust DB25 ja DB9 vahel. Kasutage seda kinnitatud juhtmestiku skeemi valiku viitena ja kontrollige seadme dokumentatsiooni, et tagada signaali suuna ja side ühilduvus.
Ühilduvuse teatis
Enne seadme ühendamist kontrollige alati TX, RX, maandus-, käepigistuse signaale ja täielikku viigu määramist. Füüsiline D-Alamühilduvus ei garanteeri elektri- või sideühilduvust.

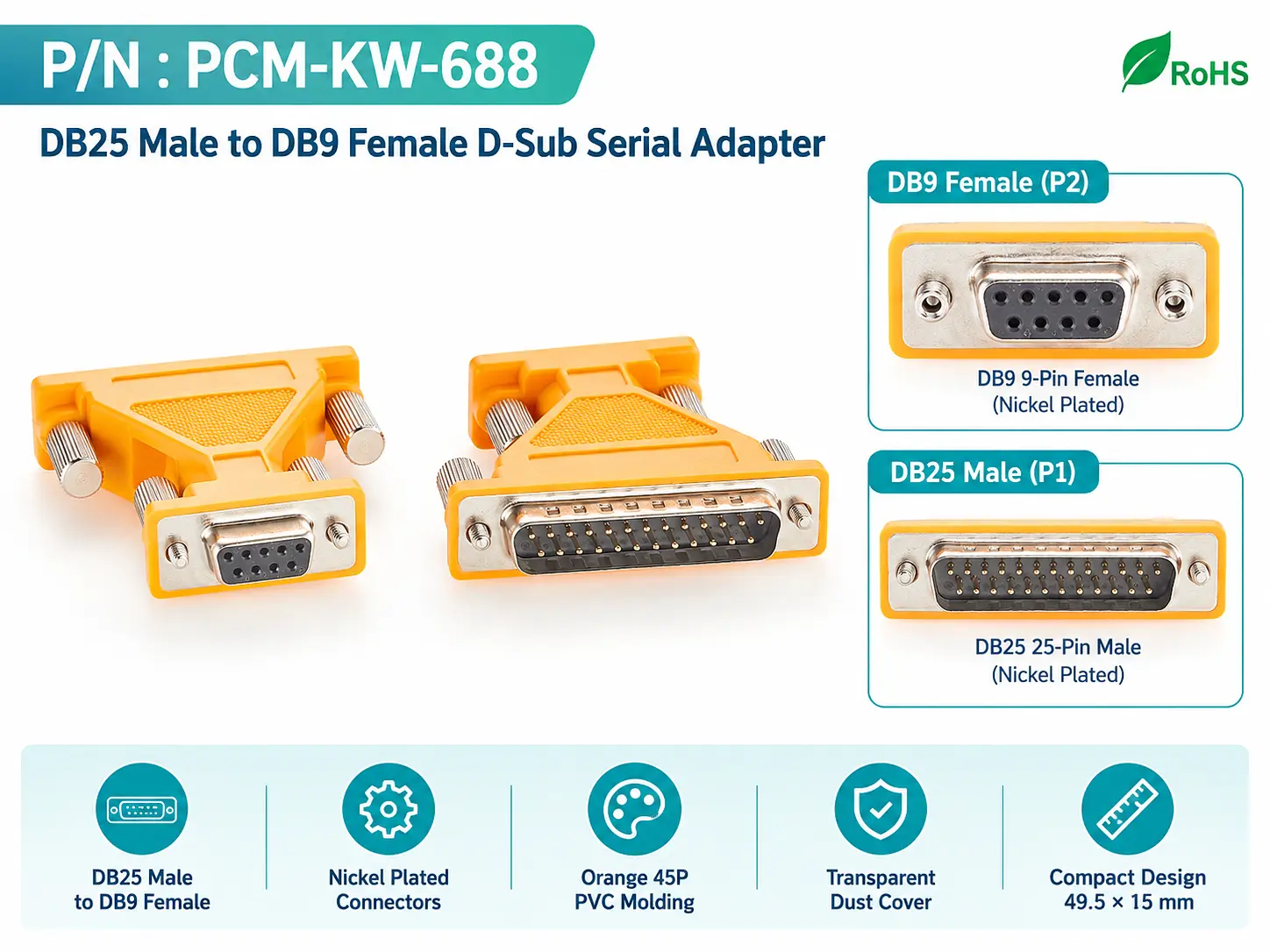

Toote spetsifikatsioon
|
Toote nimi |
DB25 mees-DB9 emane D-alamserialadapter |
| Toote tüüp | Kompaktne D{0}}alamadapter |
| Premier kaabel P/N | PCM-KW-688 |
| Ühendused | DB25 mees + DB9 emane |
| Positsioonid | 25-positsioon kuni 9-positsioon |
| Üldpikkus | 49,5 ±1 mm |
|
DB25 laius |
55,5 mm |
| DB9 laius | 33,9 mm |

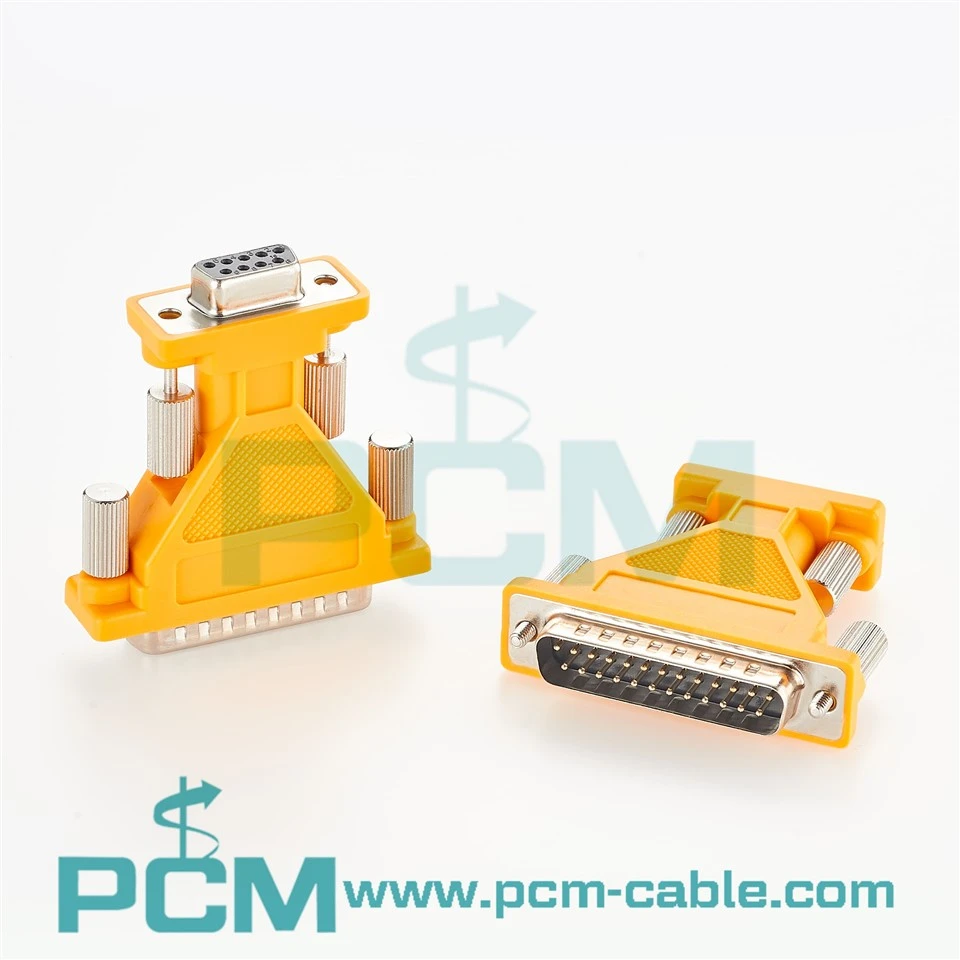

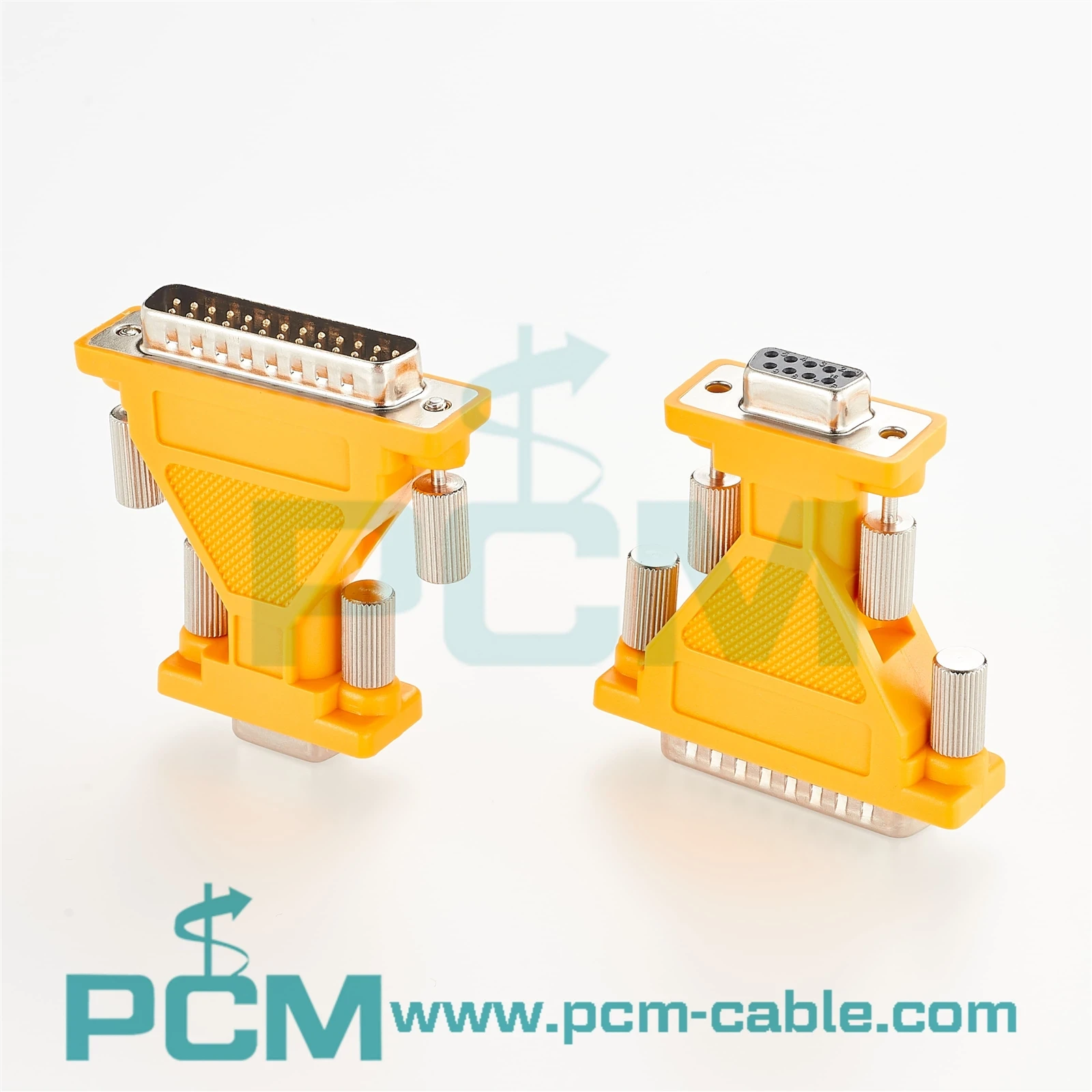

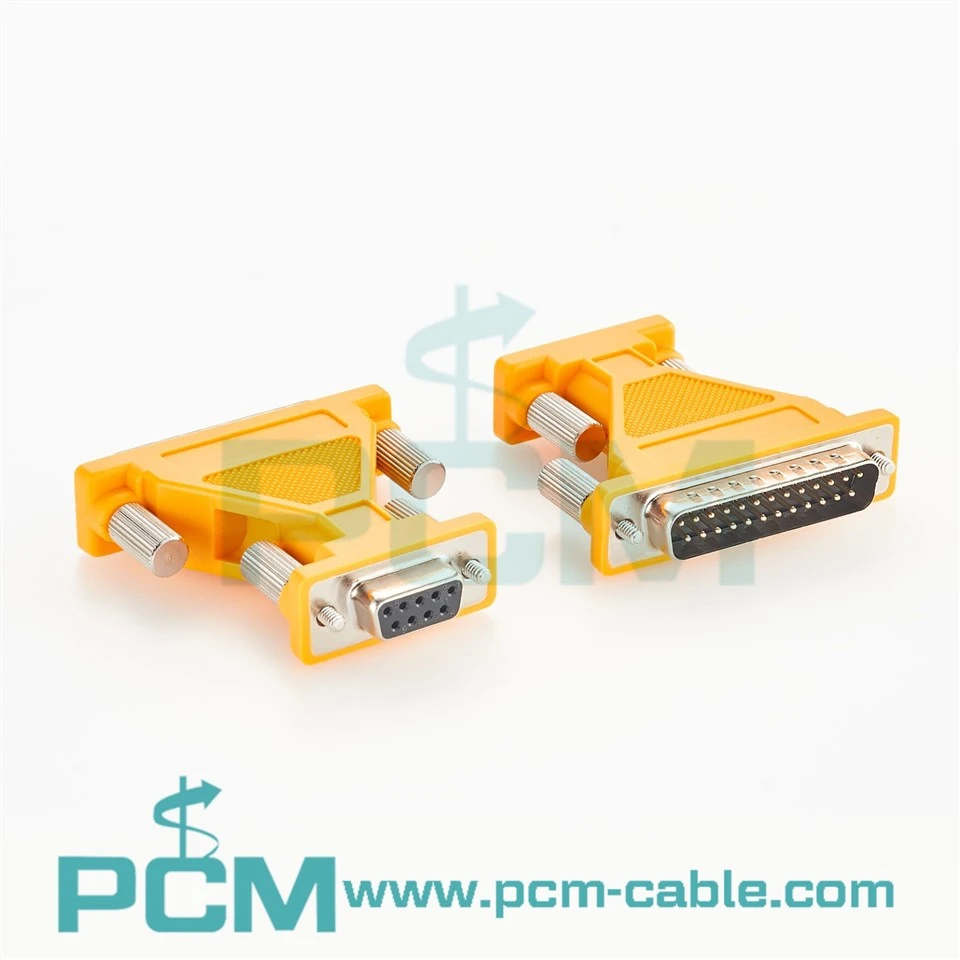

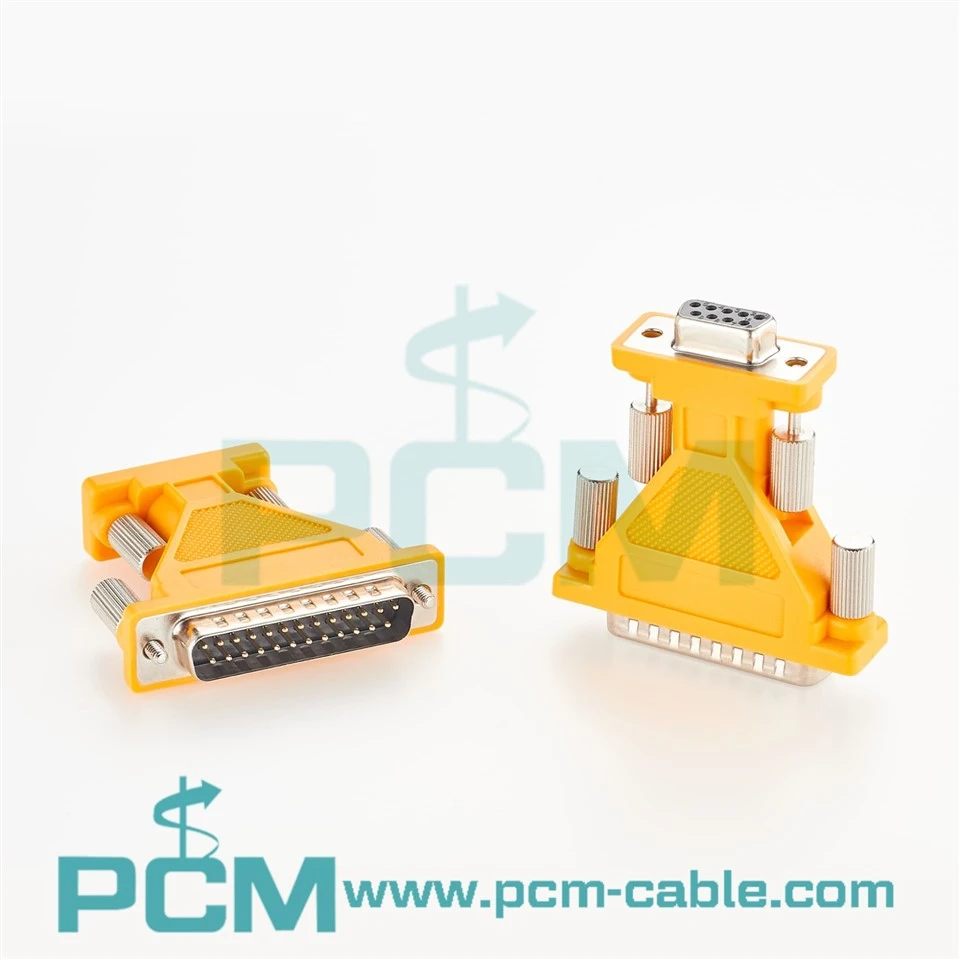

Toodete väljapanek
Toote omadused
DB25 meeste ja DB9 emaste liideste kombinatsioon
PCM-KW-688 integreerib DB25 Male ja DB9 Female pistikud, pakkudes ühilduvate seadmete ja kaablite jaoks füüsilist üleminekut 25- ja 9-positsiooniliste D-Sub-liideste vahel.
Otse-paigaldatav kaabel-vaba disain
Kompaktne otsekinnitus
Pärandseadmete ühenduvus
Mõeldud DB25 emasportidega pärandkontrolleritele, mõõteriistadele ja andmehõiveseadmetele{0}}, mis võimaldavad pärast protokolli ja pinouti kontrollimist ühendada ühilduvate DB9 isasjadakaablitega.
Passiivse signaali{0}}kaardistamise arhitektuur
Passiivse juhtmestiku arhitektuur suunab signaalid DB25 ja DB9 vahel vastavalt määratud kontaktide vastendusele. See ei teosta protokolli ega pinge{3}}taseme teisendust; funktsionaalsus sõltub kinnitatud ühendusskeemist.
Põhirakenduse stsenaariumid
Andmehõivesüsteemid
DAQ-süsteemides, logijates, laboratoorsetes kontrollerites ja tööstuslikes kogumissüsteemides võivad erinevad seadmete põlvkonnad põhjustada DB25 ja DB9 jadaliideseid ebajärjekindlalt.
PCM-KW-688 sobib füüsilise liidese adapterina pärast sidestandardi, signaali kaardistamise ja käepigistuse nõuete kontrollimist.
Tööstusautomaatika seadmed
Mõned pikaealised-kasutavad-PLC-d, tööstuslikud kontrollerid, liikumis-juhtimissüsteemid ja sidemoodulid võivad siiski kasutada DB25 emas-jadaporte, samas kui teeninduskaablid või täiustatud tööstusarvutid kasutavad DB9 meesliideseid.
PCM-KW-688 võib pakkuda kompaktset üleminekut nende seadmete liideste vahel ja vähendada vajadust täiesti uue kaabli tootmiseks ainuüksi väliste pistikute vormingute tõttu.
Konkreetset PLC tootja viigu määramist tuleks enne kasutamist kontrollida, sest D-alamliidesed võivad erinevatel automatiseerimisplatvormidel kasutada patenteeritud juhtmeid.
Peamised jõudluse eelised
● Vähendab pärand{0}}süsteemi ümberjuhtmestamist
Kui pinout ühtib, võimaldab adapter olemasolevaid DB25 seadmeid ja DB9 jadakaableid kasutada, vähendades tarbetuid liidese muudatusi, asenduskaablite ostmist ja hooldusseisakuid.
● Vähendab kaskaadühenduspunkte
Nõutava ülemineku koondamine ühte adapterisse vähendab kaskaaditud ühenduspunkte, aidates piirata lahtisi kontakte, valet tarvikute valikut ja tõrkeotsingu keerukust, parandades samal ajal ühenduse hooldatavust.
● Parandab pärandseadmete teenuse tõhusust
Standarditud adapter vähendab kaablikomponentide hankimise, jootmispistikute või ajutiste muundusjuhtmete valmistamise ettevalmistust, toetades liidese tõhusat kohandamist remondikeskustes, tehastes ja laborites.
Korduma kippuvad küsimused
1. küsimus: kas see on RS-232 protokollimuundur?
A1:No.PCM-KW-688 on passiivne adapter ja ei sisalda aktiivset protokolli-muundamiselektroonikat. See ei teosta USB-to-RS232, RS232-to-RS485, paralleelselt-}-RS2-ks teisendamist.
2. küsimus: kas PCM-KW-688 ühildub kõigi RS-232 seadmetega?
V2: Universaalset ühilduvust ei saa garanteerida. Kontrollida tuleb konnektori sugu, DB25 pinout, DB9 pinout, DTE/DCE konfiguratsiooni, TxD/RxD marsruutimist ja käepigistuse signaale. Sama side{5}}standardnime kasutamine ei garanteeri, et kõik tootjad rakendavad seadme liidest täpselt samal viisil.
Q3: kas eluaseme ja säilitamise riistvara saab kohandada?
A3: korpuse värvi, vormitud kestasid, metallkestasid, tungrauakruvisid, pöidlakruve, logosid, silte ja pakendit saab hinnata vastavalt projekti nõuetele. Paigaldusvahe ja tungraua{2}}posti mõõtmete kontrollimiseks tuleb esitada seadme mehaaniline joonis.
Tooted Joonis
