Äsja väljatöötatud Premier Cable PCM-KW-687 on kompaktne DB25 Female–DB9 Female D-alljadaadapter, mis on loodud pärandseadmete, tööstuslike katsestendide, automaatika kasutuselevõtu ja juht{7}}kapi hoolduse jaoks. Erinevalt tavalisest sama-pin-loendi soomuutjast käsitleb see nii konnektori-soo mittevastavust kui ka füüsilist üleminekut 25- ja 9-positsioonilise D-Sub-liidese vahel. Selle integreeritud disain võib vähendada vajadust täiendavate adapterite ja jadakaablite järele, lihtsustades seadmete ühendamist.
Konfiguratsioon naissoost---naisele määratleb ainult mehaanilise ühenduvuse ja ei loo sisemist signaali vastendust. Tavalistes RS-232 rakendustes ei ole DB25 ja DB9 viigu asukohad numbriliselt identsed; Näiteks DB25 viik 2 vastab tavaliselt DB9 viik 3. Enne valimist kontrollige tegelikku viigu määramist, seadme signaali määratlusi ja sidenõudeid. Ilma kinnituseta ei tohiks PCM-KW-687 kirjeldada kui universaalset RS232, nullmodemi või otseadapterit.
Põhieelis: topelt-naiste arhitektuur-meeste lõppsüsteemidele
PCM{0}}KW-687 määrav väärtus on selleDB25 emane + DB9 emanekonfiguratsiooni.
Kui sihtsüsteem koosneb DB25 meesliidest ja DB9 meesliidest, siis PCM-KW-686 DB9 meespool ei paku vajalikku paaritussugu, samas kui PCM-KW-687 pakub mõlemal küljel naissoost paaritusliideseid.
PCM-KW-687 ei ole seega pelgalt PCM-KW-686 kosmeetiline variatsioon; see käsitleb teistsugust varustuse ja soo kombinatsiooni.
Stabiilne ühendus: nõutavad on nii mehaaniline sidumine kui ka tihvtide kaardistamine
Edukas D-subpaaritus kinnitab ainult mehaanilist ühilduvust.
Stabiilne jadaühendus nõuab lisaks õiget kontakti asukohta, kontaktide määramist, signaali maandust, TxD/RxD marsruutimist ja käepigistuse liine.
Stabiilset ühenduvust PCM{0}}KW-687-ga tuleks seetõttu hinnata kahel tasemel.
Mehhaaniliselt peab DB25 isane õigesti sobituma DB25 emasega, DB9 isane peab õigesti sobituma DB9 emasega ja asjakohane kruvi või tungraua{4}}posti riistvara peab ühtima.
Elektriliselt peab sisemine tihvtide kaardistus vastama ühendatud seadme nõuetele.
Ühilduvuse teatis
Ühenduse sugu üksi ei määra elektrilist ühilduvust. Enne kasutamist kontrollige kontaktide määramist, RS-232 juhtmestiku nõudeid ja seadme dokumentatsiooni. Eeldatakse, et PCM-KW-687 pakub nullmodemi ristmikku või protokolli teisendust, välja arvatud juhul, kui selle määratud juhtmestik on selle funktsiooni jaoks ette nähtud.
Toote spetsifikatsioon
| Toote nimi | DB25 emane DB9 emane adapter |
| Premier kaabel P/N | PCM-KW-687 |
| Konnektori konfiguratsioon | DB25 emane → DB9 emane |
| Isolaator | Must |
| Üldpikkus | 49,5 ± 1 mm |
| DB25 laius | 55,5 mm |
| DB9 laius | 33,9 mm |

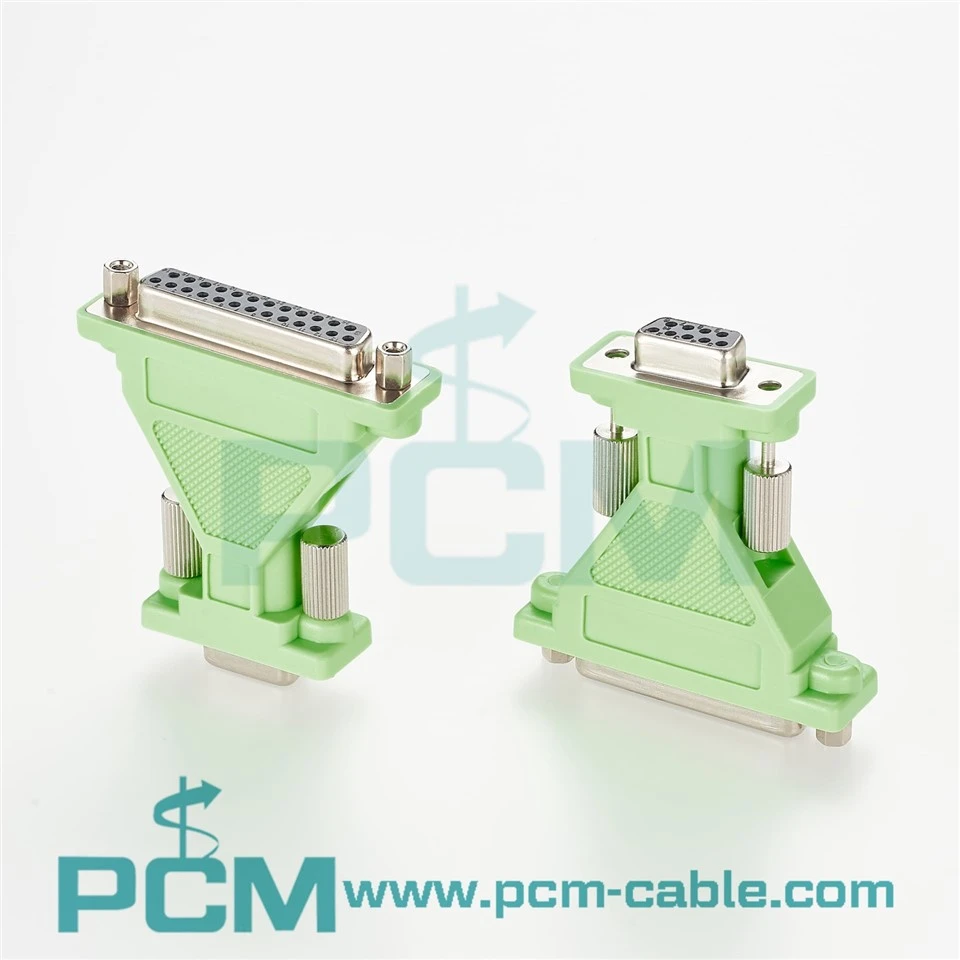

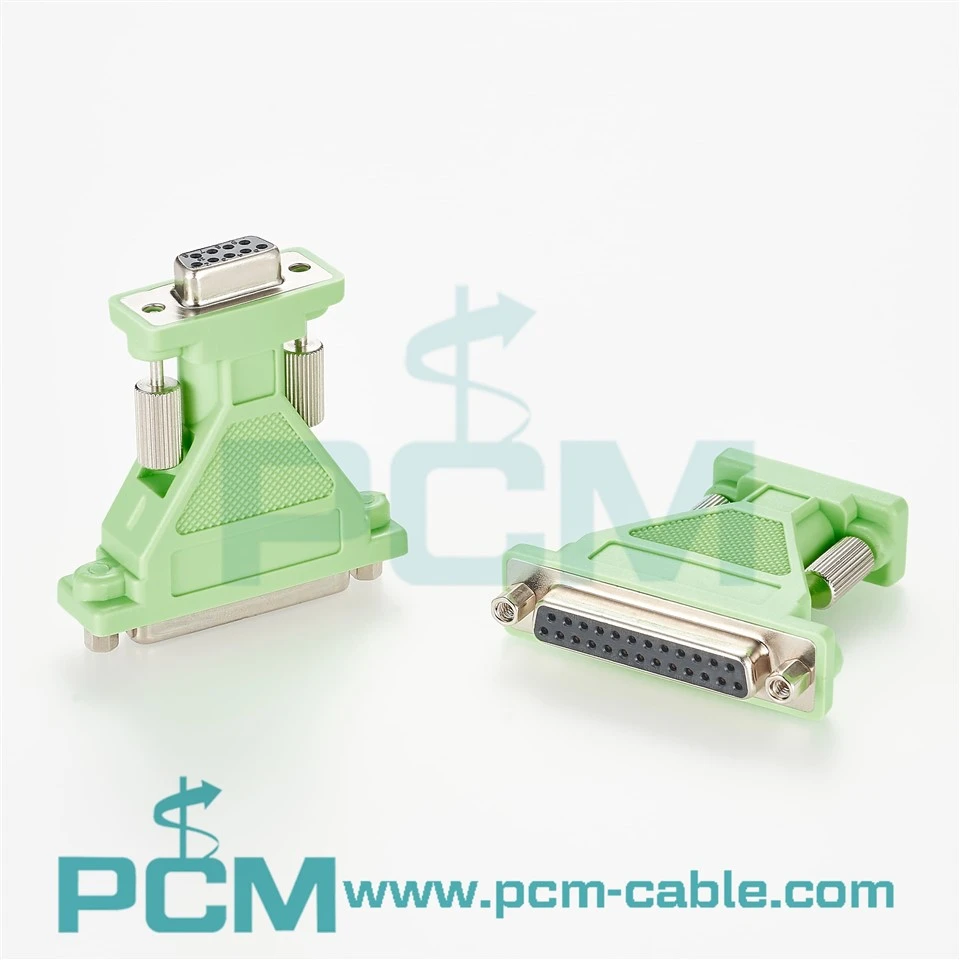

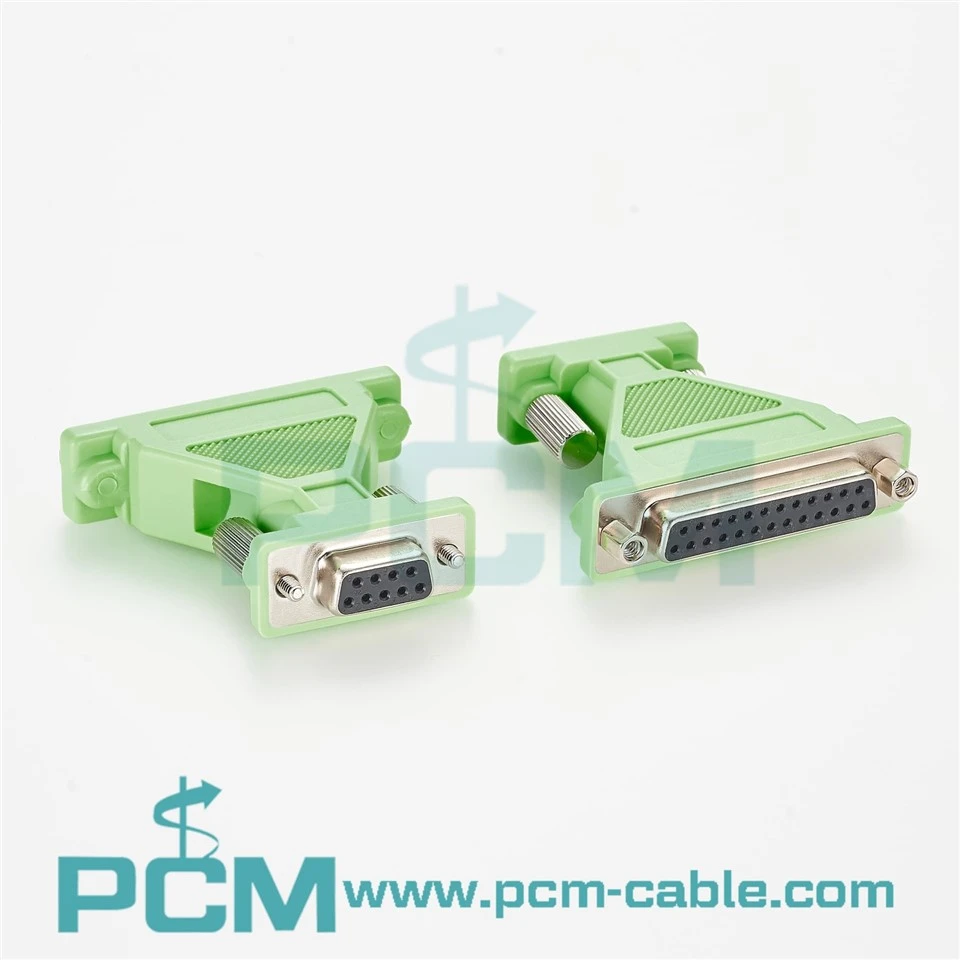

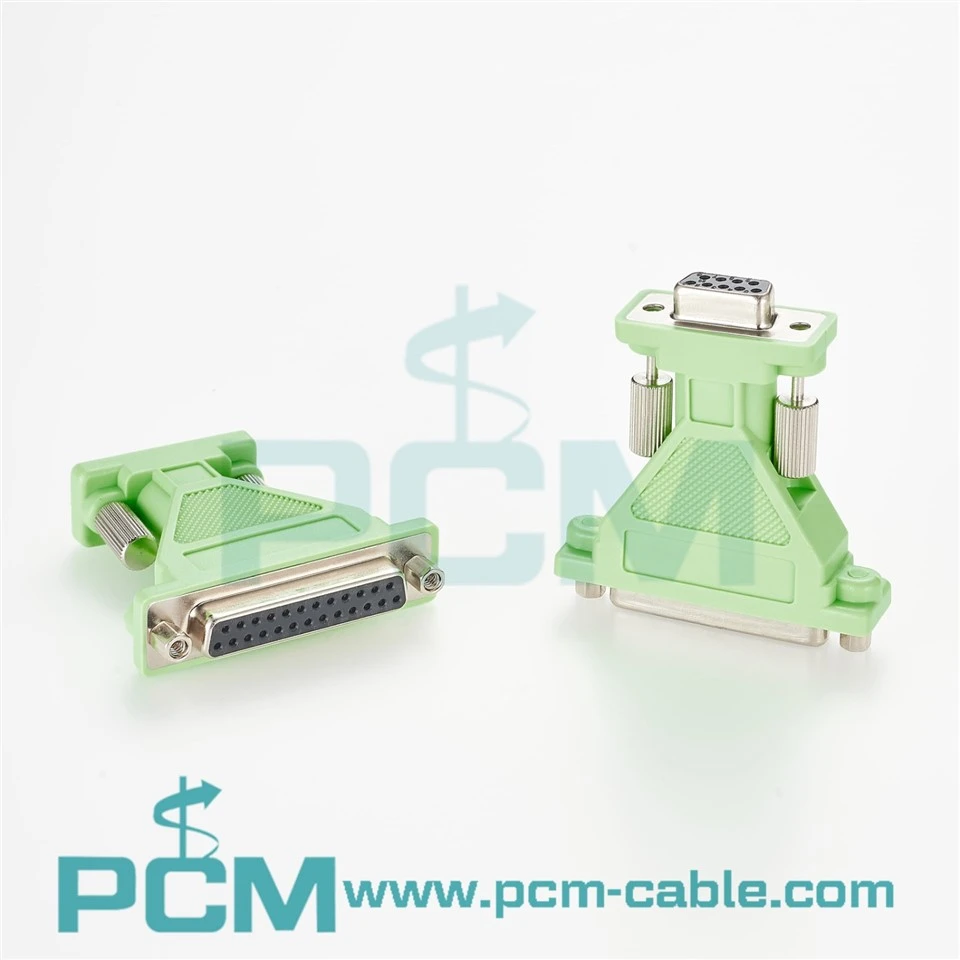

Toodete väljapanek
Toote omadused
● DB25 Female + DB9 Female Dual-Female Design
PCM-KW-687 ühendab DB25 Female ja DB9 Female liidesed isasotsaga-seadmete või kaablite jaoks. Võrreldes emase -–-isa PCM-KW-686-ga sobib see paremini testimiseks, hoolduseks ja ajutiseks seadmete põlvkondadevaheliseks ühendamiseks.
● DB25-to-DB9 Mixed-Position Adaptation
Erinevalt samast -pin-loendi soomuutjast pakub PCM-KW-687 füüsilist üleminekut 25-positsioonilise ja 9-positsioonilise D-Sub-vormingu vahel, toetades DB9 jadaliideseid kasutavates süsteemides DB25 pärandseadmeid.
● Kompaktkaabli{0}}vaba adapteri ehitus
Kompaktne otse{0}}adapteri disain väldib täiendavat konversioonikaablit, mistõttu sobib see juhtkappide, katsestendi ja seadmete tagapaneelide jaoks. See vähendab kaablisilmusi, täiendavaid kinnituspunkte ja tarbetuid ühendussõlmi.
● Passiivne alamliidese -kaardistamine
PCM-KW-687 on passiivne adapter, mis ei muuda protokolli, boodi{3}}kiirust ega pinge{5}}taset. See suunab signaale D-Sub-vormingute vahel, kui sisemine tihvtide vastendamine vastab seadme nõuetele; tegelik funktsionaalsus sõltub kinnitatud ühendusskeemist.
Põhirakenduse stsenaariumid
Laboratoorsed ja teadus- ja arendustegevuse testid
Uurimislaborid sisaldavad sageli erinevate põlvkondade katseseadmeid erineva pistikukonfiguratsiooniga.
PCM-KW-687 võimaldab kiiret kohandamist DB25 meesseadmete ja DB9 meeste testliideste vahel.
Selle kahekordne-naissoost disain on eriti kasulik ajutiste ühenduste jaoks pinouti, jada-side ja seadme-funktsiooni kontrollimise ajal.
PLC ja tööstusliku kontrolli kasutuselevõtt
Mõned pärand-PLC-d, kontrollerid ja tööstusseadmed kasutavad jätkuvalt DB25 jadaliideseid, samas kui inseneriteenuste tööriistad võivad kasutada DB9 ühendusi.
PCM-KW-687 võib toimida kasutuselevõtu lisaseadmena, eeldusel, et siht-PLC jadaviigu määramine, DTE/DCE konfiguratsioon ja käepigistuse nõuded on kontrollitud.
Peamised jõudluse eelised
Lahendab nii konnektori suuruse kui ka soo mittevastavuse
Tavaline soovahetaja käsitleb ainult konnektori sugu, samas kui PCM-KW-687 käsitleb nii vormingu üleminekut DB25-lt DB9-le kui ka vajadust naiste paaritusliideste järele.
DB25 meeste ja DB9 meeste seadmete vaheliste ühenduste puhul võib see seega vähendada täiendavaid kohandamisetappe ja luua otsesema liidese tee.
Vähendab mitmeetapilise kohanemise{0}}tõrkepunkte
Kasutades DB25 soovahetajat, DB25-to-DB9 kaabel ja DB9 soovahetaja koos tutvustavad mitmeid täiendavaid liideseid, kruvisid ja mehaanilisi liitekohti.
Iga täiendav ühenduspunkt võib suurendada lõtvuse, vale paigalduse, katkendliku kontakti ja veaotsingu keerukust.
Kui PCM{0}}KW-687-sse on sisse ehitatud nõutav pistikupesa, saab neid vahepealseid ühenduspunkte vähendada.
Parandab test{0}}testi ja teenuse paindlikkust
Kahekordne-naisekonstruktsioon sobib hästi teeninduskeskkondadesse, kus sageli puutuvad kokku erinevate meeste D-alaseadmetega.
Insenerid saavad hoida PCM{0}}KW-687 määratletud adapterina katsestendis või hoolduskomplektis ja luua kiiresti DB25-DB9 ühendused pärast kontakti kinnitamist, selle asemel et valmistada kohapeal ajutisi joodetud kaableid.
Toetab OEM-i Pinouti standardimist
Süsteemiintegraatorid saavad välja töötada versioone standardse RS-232 vastenduse, null-modemi juhtmestiku, kolme-juhtmega jadaühenduste või kliendispetsiifiliste kontaktide abil.
Igale juhtmestiku versioonile eraldi osanumbrite, siltide, kinnitusjooniste ja pakendi identifitseerimise määramine aitab vältida visuaalselt identsete erineva sisemise kaardistusega adapterite vale kasutamist hoolduse ajal.
Korduma kippuvad küsimused
1. küsimus: kas see ühildub iga DB25 ja DB9 seadmega?
V1: Universaalset ühilduvust ei saa garanteerida.D-Alam määratleb ainult konnektori vormingu. Kontrollida tuleb konnektori sugu, protokolli, väljundit, signaali suunda, DTE/DCE rolli ja käepigistuse nõudeid.
2. küsimus: kas naissoost-on-naisele tähendab nullmodem?
V2: Ei. Pistiku sugu ja viigu vastendus on sõltumatud mõisted. Null-modemi konfiguratsioon tuleb määratleda selle spetsiifilise TxD/RxD ja käepigistuse ristjuhtmestikuga.
Q3: millist teavet tuleks enne tellimist esitada?
V3: Kliendid peaksid esitama DB25-külgvarustuse mudeli, DB9-külgmise seadme mudeli, pistiku soo mõlemal küljel, sidestandardi, DB25 viigu, DB9 pistikupesa, DTE/DCE konfiguratsiooni, otse--- või nullmodemi nõude, käepigistuse signaalid, mehaanilise ruumi ja nõuded kruvile või pistikule.tegelik tihvti määramine.
