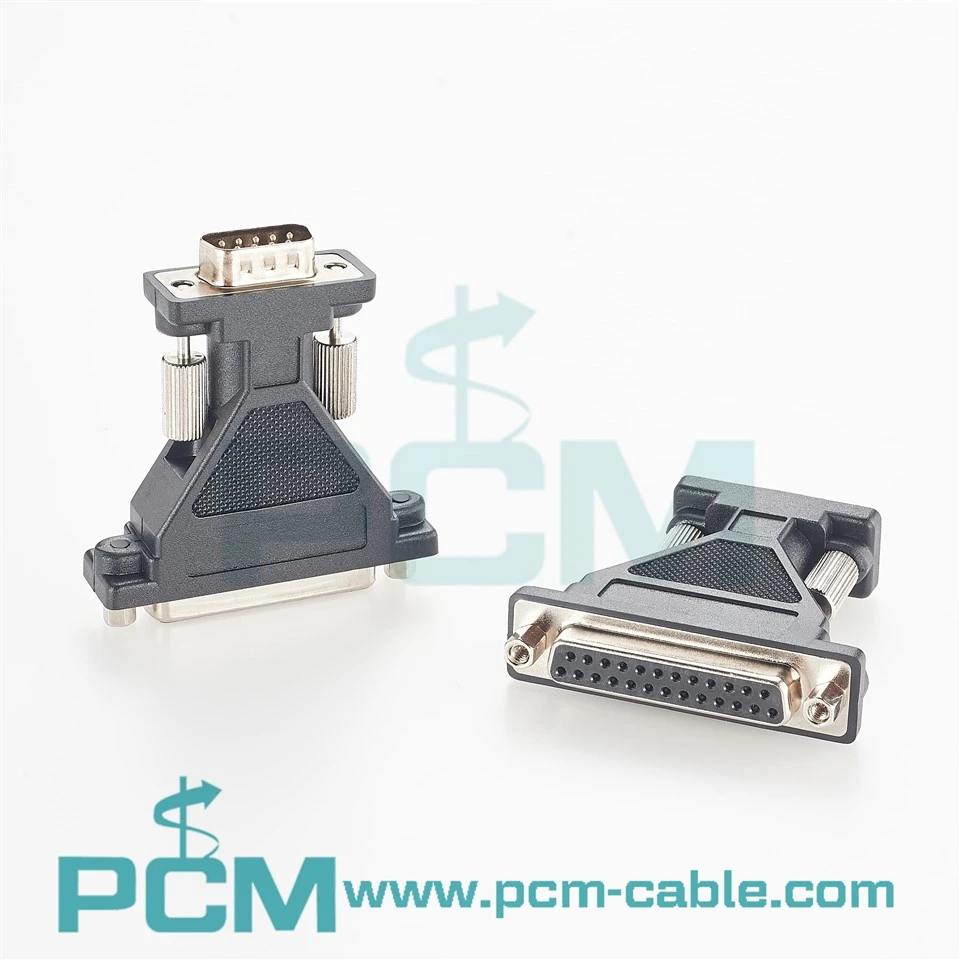

DB25 emane DB9 isane RS232 adapter
PCM Cable Co., Ltd. on üks juhtivaid DB25 Female–DB9 Male RS232 adapterite tootjaid ja tarnijaid Hiinas. Tere tulemast kvaliteetsete kohandatud toodete hulgimüügile soodushinnaga meie tehasest. Pakkumise ja tasuta proovi saamiseks võtke meiega ühendust.
Äsja arendatudPremier-kaabel PCM{0}}KW-686on kompaktneDB25 Female–DB9 Male D-Alamjadaadapterloodud pakkuma füüsilist liidese üleminekut pärandseadmete, kaablite või jadasüsteemide vahel, mis kasutavad DB25 isaühendust, ja allavoolu keskkondade vahel, mis nõuavad DB9 isase liidese konfiguratsiooni.
PLC-de, tööstusarvutite, modemite, kassasüsteemide, jadaserverite, andmehõiveseadmete ja pärandvälisseadmete puhul, mis jäävad aktiivsesse kasutusse, võib terve kontrolleri, sideseadme või installitud kaabliinfrastruktuuri asendamine lihtsalt seetõttu, et DB25 ja DB9 konnektorivormingud erinevad, lisada tarbetuid moderniseerimiskulusid.
PCM-KW-686 pakub kompaktset D-alamadapteri arhitektuuri pärandseadmete hoolduseks, liidese migreerimiseks, süsteemi integreerimiseks ja inseneri tõrkeotsinguks.
Ühilduvuse teatis
PCM-KW-686 on liideseadapter, mitte automaatne protokollimuundur. Enne paigaldamist kontrollige alati seadme kontaktide määramist, pistiku sugu, sidestandardit ja juhtmestiku konfiguratsiooni. DB25 pistik võib kanda RS-232, muud jadastandardit, paralleelliidest või tootjaspetsiifilisi signaale.
Põhieelis: pärand jadainfrastruktuuri säilitamine
PCM{0}}KW-686 esmane väärtus ei ole lihtsalt "25 viigu teisendamine 9 kontaktiks". See tagab mehaanilise ja elektrilise ülemineku kahe D-Sub pistiku vormingu vahel süsteemides, kus signaali vastendus on juba kontrollitud. PLC-de, modemite, tööstuslike personaalarvutite, kassaterminalide või testimisseadmete puhul, mis jäävad tööle, võib see lähenemine takistada muul viisil hooldatavate seadmete kasutuselt kõrvaldamist ainult seetõttu, et pistikute põlvkonnad erinevad.
Stabiilne ühendus: D-Sub paaritumine ja säilitamine tuleb kontrollida
DB25 ja DB9 on loodud D-Alamliidese vormingud, kuid töökindlus sõltub enamast kui kontaktide ühendamisest. Seadmed peaksid kontrollima pistiku sugu, kruvide või kinnituste paigutust, ümbritsevat vaba ruumi ja pärast paigaldamist rakendatud mehaanilist koormust. Vibratsioonikeskkonnas ei tohiks raske väliskaabel pidevalt paindemomenti üle kanda läbi PCM-KW-686 seadme D-Sub-porti; võib vaja minna täiendavat kaablituge.
Paigaldusnõuded: kõigepealt kontrollige sugu, DTE/DCE ja Pinout
Enne paigaldamist tuleks kontrollida vähemalt nelja elementi.
Esmalt kinnitage liidese sugu, et seade sobituks õigesti DB25 Female ja DB9 Male otstega.
Teiseks kontrollige PCM-KW-686 sisemist DB25-to-DB9 kontakti vastendust.
Kolmandaks tuvastage DTE/DCE rollid, sest RS-232 seadmete rollid mõjutavad seda, kas on vaja otse- või ristkorraldust.
Neljandaks määrake käepigistuse nõuded. Mõned süsteemid kasutavad ainult TxD, RxD ja Groundi, samas kui teised nõuavad RTS-i, CTS-i, DSR-i, DTR-i, DCD-d ja RI-d.
Toote spetsifikatsioon
| Toote nimi | DB25 emane DB9 isane D-alamadapter |
| Premier kaabel P/N | PCM-KW-686 |
| Pistik P1 | DB25 emane, must isolaator, nikli{1}}kattega kest |
| Pistik P2 | DB9 isane, must isolaator, nikli{1}}kattega kest |
| Struktuur | Integreeritud sirge adapter |
| Üldpikkus | 49,5 ± 1 mm |
| DB25 külje kõrgus | 55,5 mm |
| DB9 külje kõrgus | 33,9 mm |

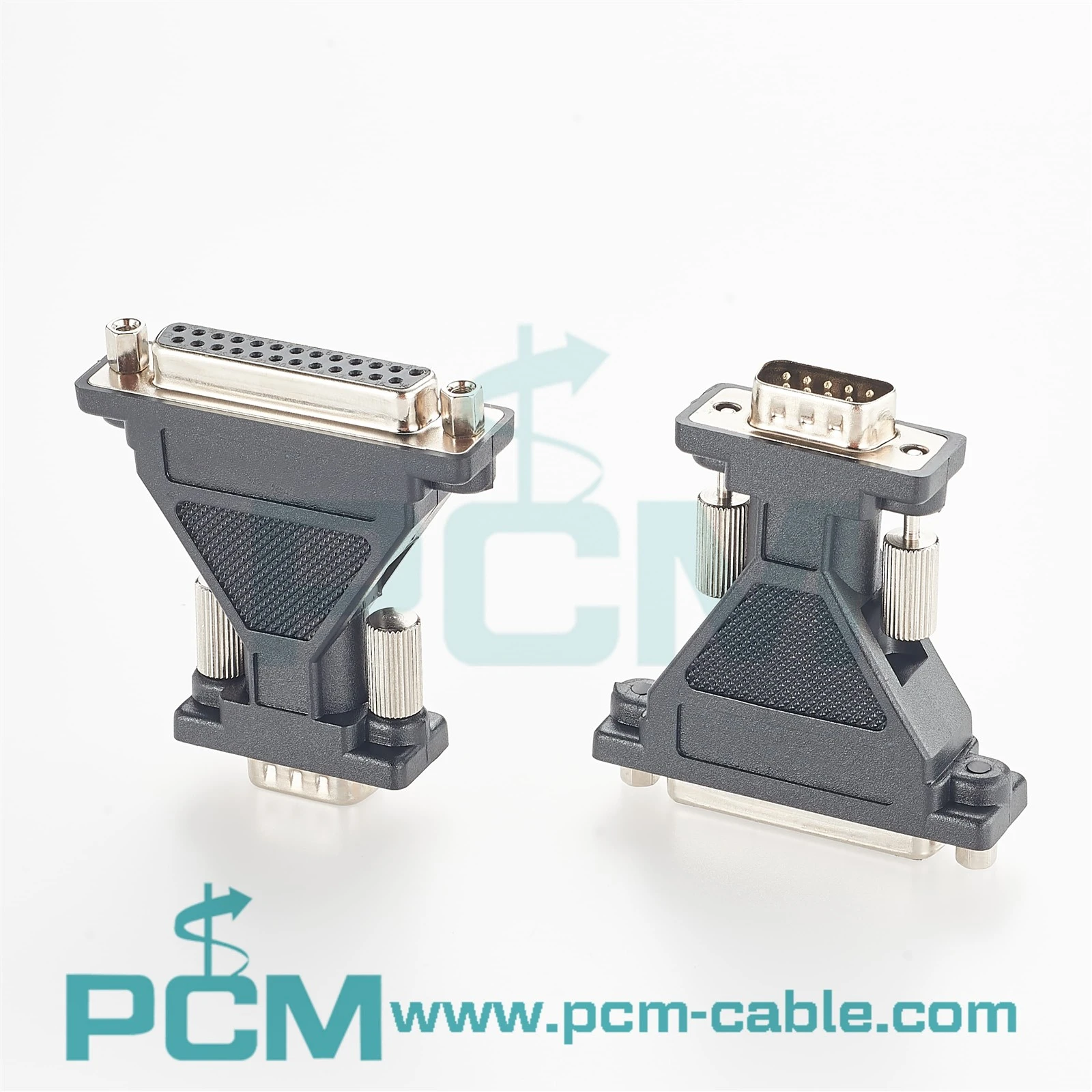

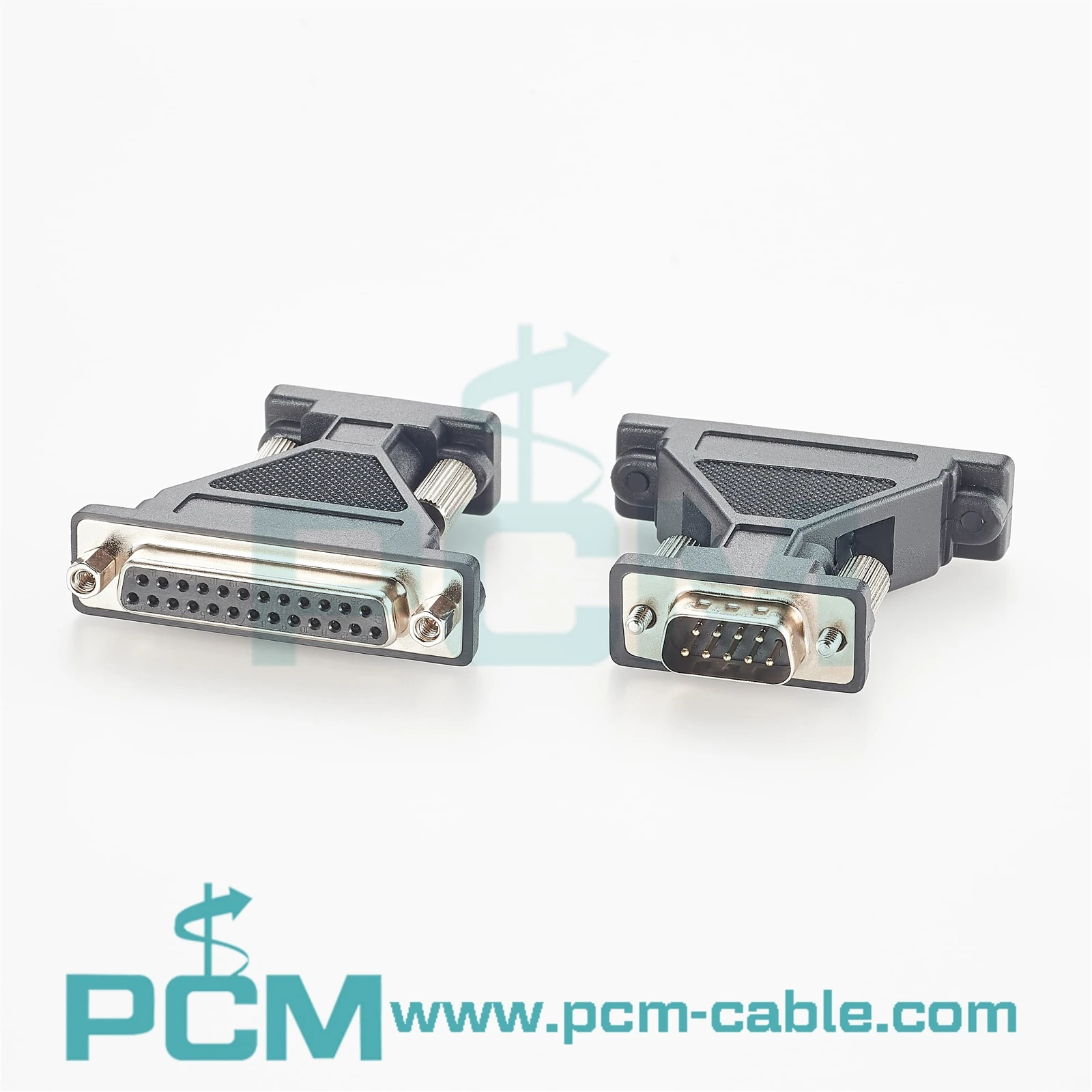

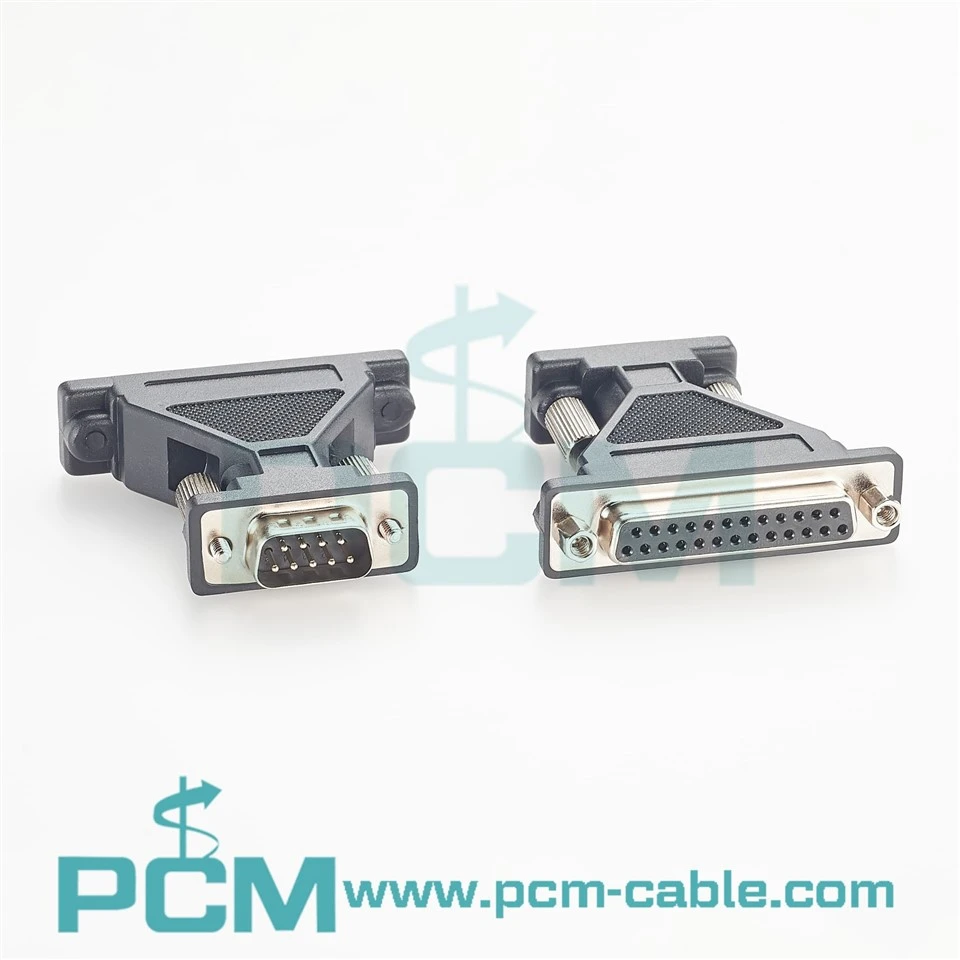

Toodete väljapanek
Toote omadused
DB25 naissoost ja DB9 meesliidese kombinatsioon
PCM-KW-686 ühendab ühes kompaktses adapteri korpuses 25-pin D-Sub-pistiku ja 9-kontaktiga D-Sub-pistikuga. Võrreldes pikema DB25-DB9 teisenduskaabli kasutamisega on see konfiguratsioon eriti kasulik, kui pordid asuvad lähestikku, kapis on vähe ruumi või on vaja ainult konnektorivormingu üleminekut.
Mõeldud pärandjadaliidese migratsiooni jaoks
Paljud pärand tööstuslikud kontrollerid, modemid, jadaserverid ja välisseadmed kasutavad endiselt DB25 ühendusi, samas kui uuemad teenindusterminalid, jadatarvikud ja tööstusarvutid kasutavad sagedamini DB9 liideseid. Kui tihvtide vastendamine on ühilduv, pakub PCM-KW-686 üleminekut nende DB25 ja DB9 keskkondade vahel ning võib aidata pikendada pärandjadaseadmete kasutusiga.
Kompaktkaabli{0}}tasuta adapteri arhitektuur
PCM-KW-686 kasutab otsest D-alamadapteri arhitektuuri ilma täiendava pika konversioonikaablita. Juhtkappides, laboriteeninduspinkides, seadmete tagapaneelides ja tihedalt asustatud jadapordialadel aitab see vähendada tarbetuid kaablisilmusi, kaablite kogunemist ja täiendavaid kinnitusnõudeid.
Passiivne liidese kohandamine
PCM-KW-686 on paigutatud passiivse D-alaliidese adapterina ja seda ei tohiks tõlgendada USB---RS232-muundurina, protokollimuundurina ega signaalitaseme muundurina. Kui selle sisemine tihvtide vastendamine on sihtmärgiks oleva RS-232 seadme jaoks konfigureeritud, pakub see pigem füüsilist signaali ümbervastastamist, mitte ei muuda edastuskiirust, protokolli, pingetaset või andmevormingut.
Põhirakenduse stsenaariumid
PLC programmeerimine ja tööstusseadmete hooldus
Sobib PLC-de, tööstuslike kontrollerite, CNC-välisseadmete ja pärandautomaatikaseadmete teenindamiseks, mis kasutavad endiselt DB25 jadaliideseid. Kui teenindusarvutid, jadatarvikud või testseadmed kasutavad DB9-ühenduvust, võib PCM-KW-686 pakkuda nõutava liidese ülemineku pärast seadme kontakti kinnitamist.
Tööstuslikud arvutid ja jadaserverid
Adapter võib toetada DB25/DB9 liidese kohandamist tööstuslikes personaalarvutites, jadalaiendussüsteemides, terminaliserverites ja tööstuslikes sidekappides, eriti uuendusprojektides, kus pärand ja uuemad seadmed peavad koos eksisteerima ning kogu jadataristut ei saa korraga asendada.
Andmehõive ja laboriseadmed
Sobib liidese kohandamiseks DAQ-süsteemides, mõõteriistades, testimiskontrollerites ja pärandlabori seeriaseadmetes. Kui olemasolev protokoll ja pinout jäävad muutumatuks ning kohandada tuleb ainult välise D-alampistiku vormingut, võib kompaktne DB25 Female–DB9 Male adapter vähendada vajadust täiesti uue kaablikoostu tootmiseks.
Peamised jõudluse eelised
Vähendab pärand{0}}süsteemiliidese täiendamise kulusid
Funktsioneerivas pärandjadasüsteemis pole kontrolleri, välisseadme või täieliku kaablikomplekti asendamine alati vajalik ainult seetõttu, et DB25 ja DB9 konnektorivormingud erinevad. Kui tihvtide vastendamine on ühilduv, võib PCM-KW-686 säilitada olemasolevad seadmed ning vähendada tarbetuid riistvara asendamise ja juhtmestiku ühendamise kulusid.
Vähendab mitmeastmelise{0}}adapteri keerukust
Mitme soovahetaja, lühikeste kaablite ja jadatarvikute aheldamine suurendab{0}}tagapaneeli ruumivajadust ning lisab mehaanilisi ühendusi ja tõrkeotsingu punkte. PCM-KW-686 koondab DB25 Female ja DB9 Male ülemineku ühte liidesesõlme, lihtsustades ühenduse teed, kui sihtjuhtmestik on ühilduv.
Toetab kiiremat välja tõrkeotsingut
Erinevate seadmete põlvkondade DB25 ja DB9 liideste kombineerimisel võivad tõrked tuleneda konnektori soost, tihvtide vastendamisest, DTE/DCE rollidest, käepigistuse konfiguratsioonist või seadme sätetest. Selgelt määratletud DB25-to-DB9 adapter aitab inseneridel eraldada konnektori-vormingu probleemid protokolli või seadme konfiguratsiooni probleemidest, parandades tõrkeotsingu tõhusust.
Sobib standardiseeritud OEM-teenuste inventari jaoks
OEM-ide ja süsteemiintegraatorite jaoks, kes hooldavad mitut põlvkonda jadaseadmeid, võib standardiseeritud DB25 Female–DB9 Male adapter vähendada vajadust improviseeritud teisenduskaablite järele. Selged pinout-versioonid, osa-numbrite märgistus ja pakendamise juhtimine võivad samuti aidata vältida otse--- ja null{5}}modemi variantide segunemist teenindustoimingute ajal.
Korduma kippuvad küsimused
1. küsimus: kas PCM-KW-686 on protokollimuundur?
A1: Ei. PCM-KW-686 on passiivne DB25 Female-DB9 Male D-Sub-adapter ja ei sisalda USB----RS232-kiibikomplekti, MCU-d, UART-muundust, signaaliisolatsiooni ega protokolli{12}}muundusahelat. Selle ülesanne on pakkuda füüsilist D{13}}aliliidest ja signaaliliini kohandamist pärast sisemise tihvtide vastendamise kinnitamist.
Q2: kas see ühildub kõigi RS-232 seadmetega?
A2: universaalset ühilduvust ei saa garanteerida. DB25/DB9 liides, konnektori sugu, DTE/DCE roll, TxD/RxD suund, riistvarakäepigistus ja sisemine pinout tuleb kõik kontrollida. Kaks RS-232-d kasutavat seadet ei ühendu automaatselt otse.
Q3: Kas erinevaid kruvisid või korpuseid saab kohandada?
A3: Kinnitusriistvara, korpuse materjale, värve ja logosid saab kohandada vastavalt seadme-paneeli nõuetele, D-alapistiku-kruvi konstruktsioonile ja vabale ruumile. Kontrollimiseks tuleks esitada seadme mehaaniline joonis või olemasoleva pistiku spetsifikatsioon.

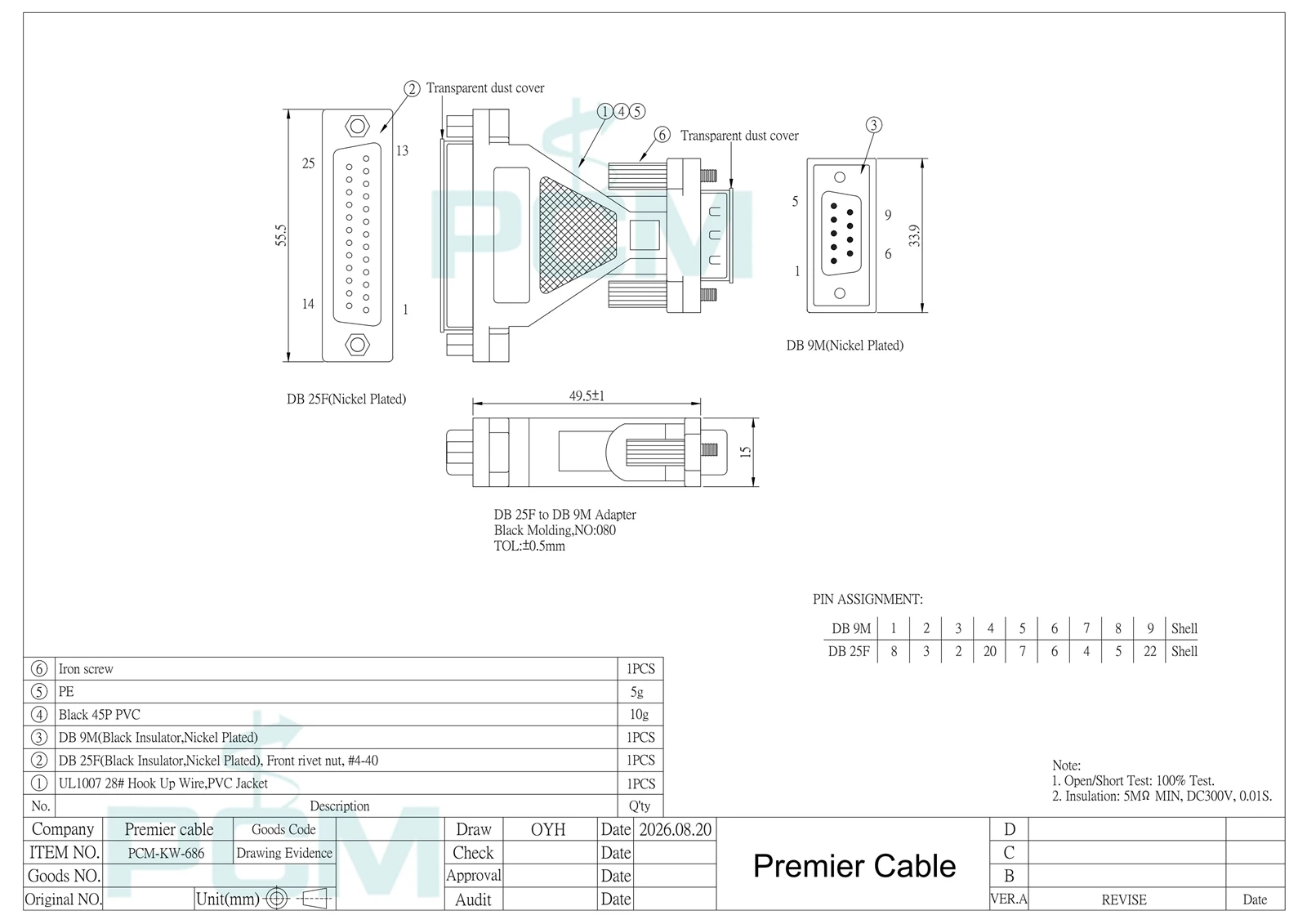

Tooted Joonis
