Parema-nurga HSD 4+2 Z-koodiga autotööstuse pikenduskaabel: funktsioonid, rakendused ja valikujuhend
PCM-ZC-0153 on HSD 4+2 Pin Z Code pikenduskaabel autode kiiretele{13}}elektroonikasüsteemidele. P1 kasutab sirge pistikut, mis ühildub Rosenberger 99K11D-1D5A5-Z-ga, P2 aga 90-kraadist täisnurkset pistikut, mis ühildub 99K20K-1D5A5-Z-ga. Selle neli kiiret signaaliviiku ja kaks abiahela kontakti ühendavad kiired andme- ja abiahelad ühes liideses. Dacar 535, 100 Ω nimitakistusega ja 22 AWG keerdpaarjuhtmetega toetab see DC–2 GHz ja -40 kraadist kuni +105 kraadini ADAS-kaamerate, digitaalsete kokpittide, autoekraanide, teabe- ja meelelahutussüsteemi ja sidelüüside toimimist.
Mida see artikkel hõlmab?
Autode elektroonikasüsteemid arenevad kiiresti kõrge eraldusvõimega kaamerate, mitme ekraani, ADAS-i, intelligentsete kokpitide, keskse andmetöötluse ja domeeni-kontrolleri arhitektuuri suunas. Kiirete-andmeliideste arv kasvab, samas kui saadaolev paigaldusruum ECU-de, kaameramoodulite, kuvamoodulite ja lüüside ümber muutub üha piiratumaks.
Kuigi tavalised kiired{0}}lihtsad pistikud pakuvad lihtsat konstruktsiooni, vajavad need üldjuhul pärast paigaldamist täiendavat sirge-vahet ja painutusruumi kaabli väljalaskeava taga. Kui seade asub sõiduki kerekonstruktsiooni, PCB-korpuse või mõne muu elektroonilise mooduli lähedal, võib liigne kaabli painderaadius raskendada marsruutimist ja tekitada pideva mehaanilise pinge pistiku tagaküljel.
PCM-ZC-0153 on HSD 4+2 Pin Z Code autotööstuse kiire-pikenduskaabel, mis on välja töötatud spetsiaalselt kiire andmeside ja kompaktsete paigaldusnõuete kombinatsiooni jaoks.

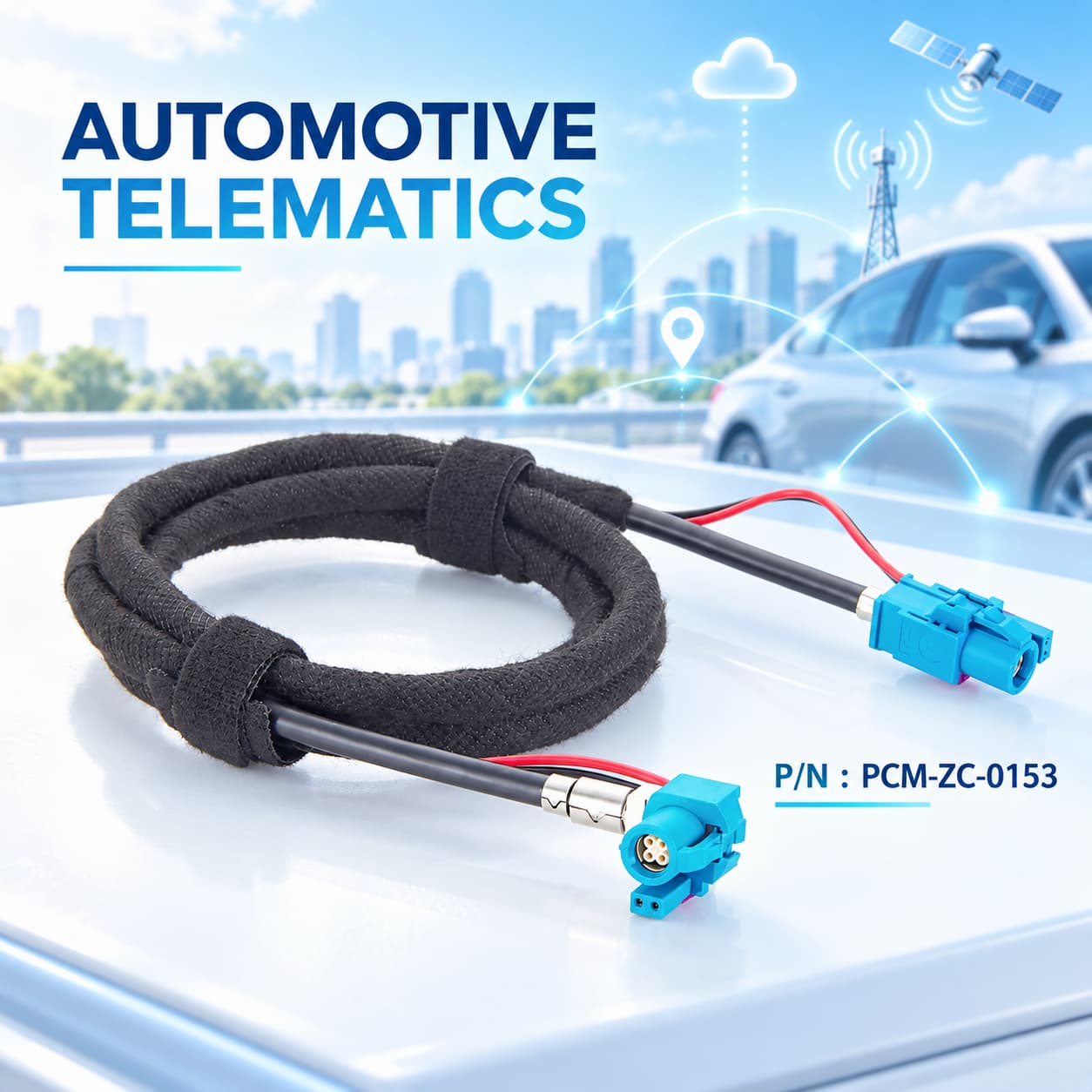

Toote kiire tutvustus

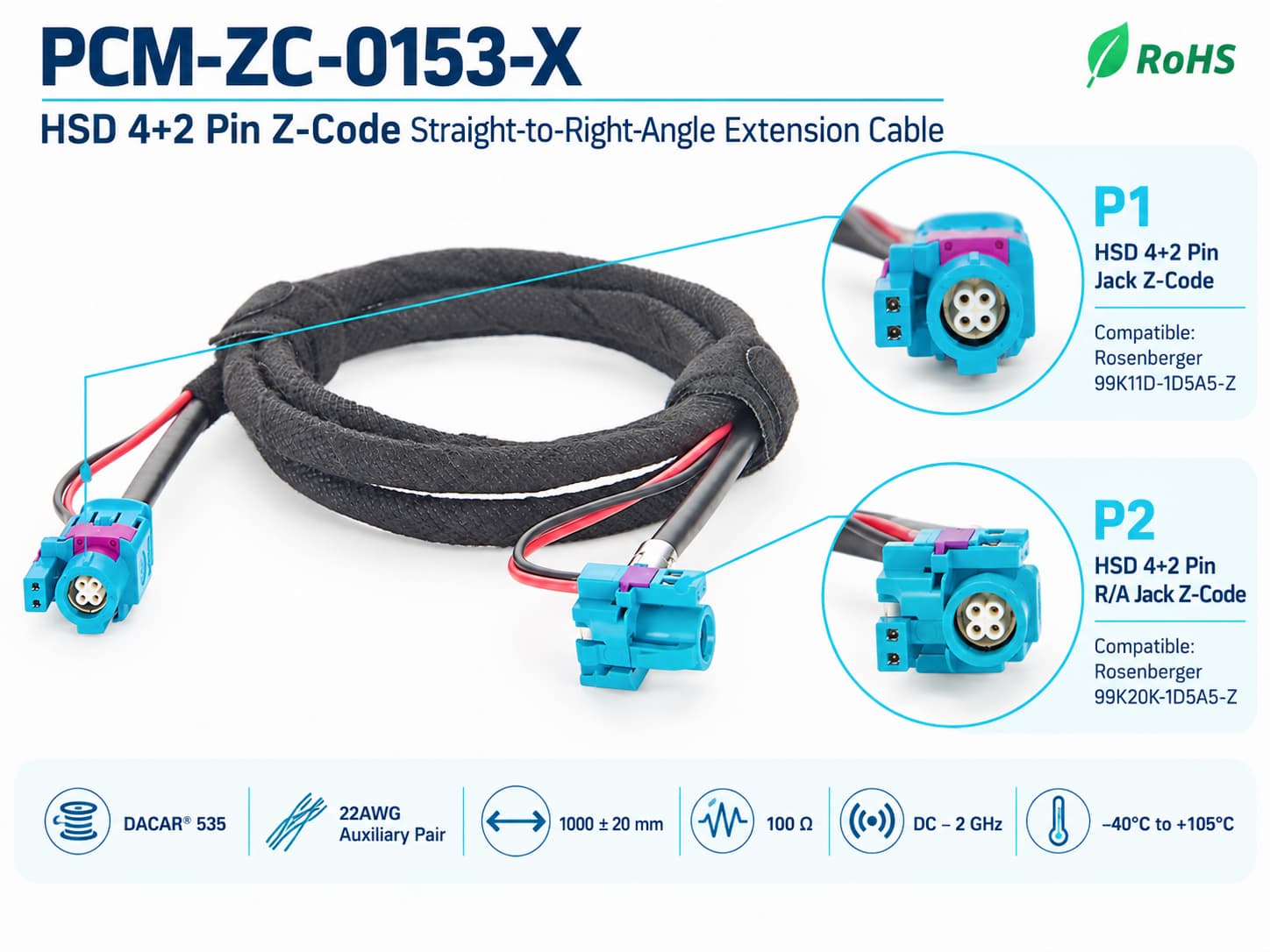

PCM-ZC-0153 kasutab HSD 4+2 Pin Z Code konfiguratsiooni ühe sirge pistiku ja ühe 90-kraadise täisnurgaga pistikuga.
HSD+2 liides koosneb neljast-kiirest signaaliviigust ja kahest täiendavast abi-/toiteviigust, mis võimaldavad kiiret-andmesideühendust ja lisatoite- või juhtahelaid koondada ühte ühendussüsteemi.
| Toote nimi | HSD 4+2 Pin Z-kood sirge-to-parempoolse-nurga pikenduskaabli |
| Premier kaabel P/N | PCM-ZC-0153 |
| Ühenduse kood | Z kood |
| Standardne joone pikkus | 1000 + 20 mm |
| Pakendi mähise mõõtmed | 120 + 20 mm |
| Ühendus 1 | HSD 4+2 Pin Jack Z kood; Ühildub Rosenberger 99K11D-1D5A5-Z |
| Ühendus 2 | HSD 4+2 Pin R/A Jack Z-kood; Ühildub Rosenberger 99K20K-1D5A5-Z |
| Üksus | Otsest-otsesse- | Sirge-kuni-parem-nurk |
| Andmeliides | HSD 4+2 | HSD 4+2 |
| Tagumine kliirens | Rohkem nõutud | Vähendatud P2 juures |
| Kaabli väljumine | Aksiaalne | Aksiaalne + 90 kraad |
| Keskkond | Avatud paigaldusruum | Kompaktsed moodulid |
| Peamine eelis | Lihtne marsruutimine | Optimeeritud marsruutimine |
| Valik Fookus | P/N, Kodeerimine, Pinout | P/N, kodeerimine, väljund + kaabli väljumine |
Mis on HSD 4+2 Pin Z Code kiire-kiire ühendussüsteem?
HSD tähistab kiiret{0}}andmeid ja viitab kiirele-diferentsiaalühendussüsteemile, mida kasutatakse autoelektroonikas.
Standardse HSD põhiomaduste hulka kuuluvad 100Ω impedantsi juhtimine, varjestus, mehaaniline kodeerimine, lukustusmehhanismid ja kompaktne ühendusarhitektuur, mis sobib autokeskkonda.
HSD+2 lisab HSD kiirele-signaali arhitektuurile kaks abikontakti, võimaldades samal pistikul kanda nii kiiret-andmesideühendust kui ka täiendavaid toite- või abiahelaid.
PCM{0}}ZC-0153-s kasutatavad pistikud kuuluvad sellesse HSD+2 süsteemi.
Selles konfiguratsioonis:
4 Pintähistab nelja signaalikontakti, mida kasutatakse kiire{0}}andmejaotuse jaoks;
+2 Kinnitustähistab kahte täiendavat toite-/abikontakti.
Seetõttu on "4+2 Pin" täpsem tõlgendus:
neli kiiret{0}}signaali viiku pluss kaks abiviiku.
See ei esinda kuut kiiret{0}}andmekanalit ega ka nelja sõltumatut diferentsiaalset andmekanalit.
Kiir{0}}signaali sektsioon kasutab tavaliselt impedantsi-juhitavat diferentsiaalstruktuuri, samal ajal kui kaks lisakontakti võivad vastavalt süsteemi definitsioonile kanda toite-, maandus- või muid abifunktsioone.
Selle arhitektuuri peamine väärtus on see, et see võib lisaks kiirele{0}}andmeliidesele vähendada vajadust eraldi toite- või juhtpistikute järele, suurendades ühenduste integreerimist autode elektroonikasüsteemidesse.
Valupunktid

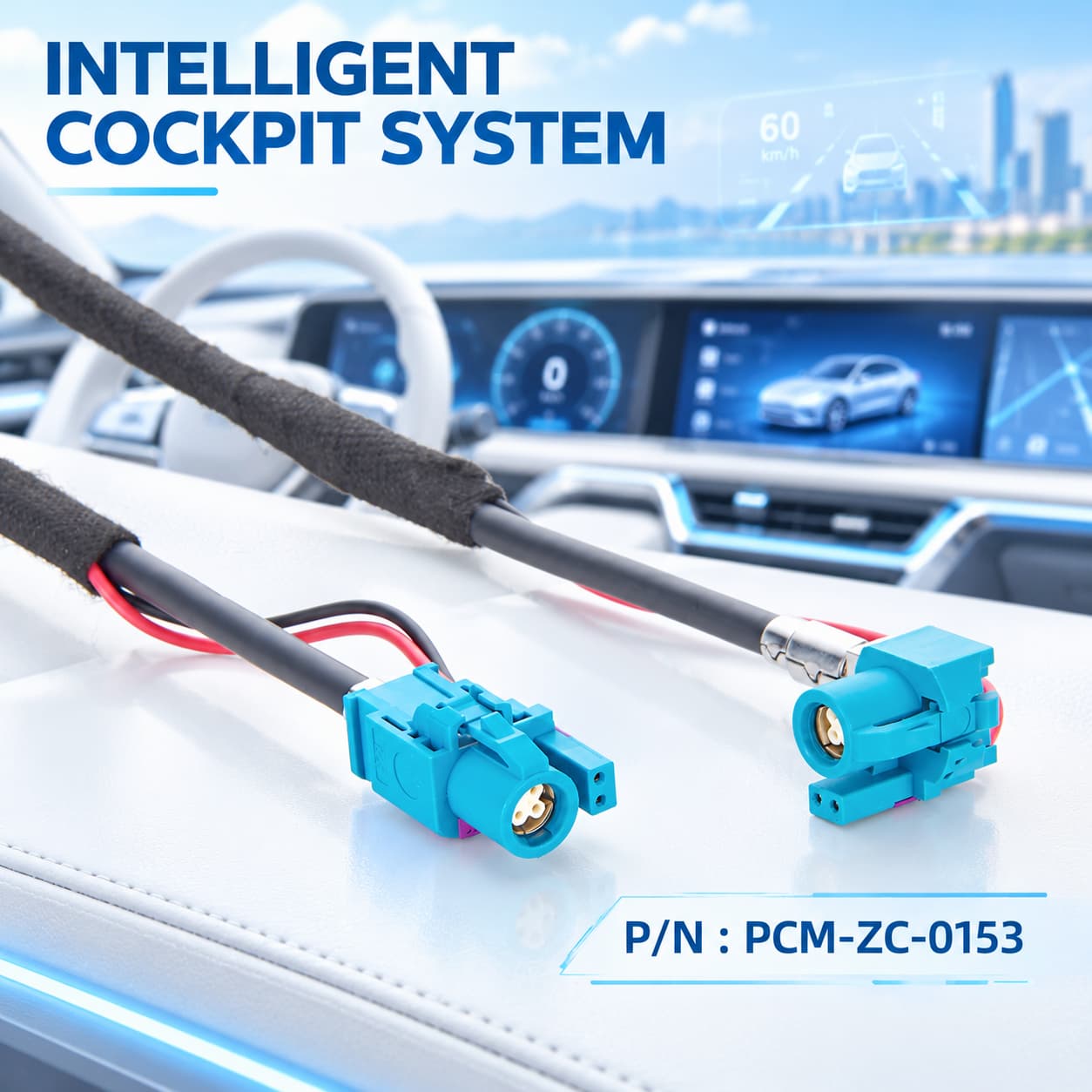

Mis vahe on sirge ja 90-kraadise parem{1}}nurga HSD vahel?
Peamine erinevus sirgete ja 90-kraadise täisnurga-nurgaga HSD-pistikute vahel on pigem kaabli-väljumise suund ja paigalduskaugus kui signaalifunktsioon. Sirge HSD-pistik suunab kaabli piki pistiku telge ja sobib, kui taga on piisavalt vaba ruumi.
Täisnurkne-HSD-pistik suunab kaabli liidese lähedale ligikaudu 90 kraadi võrra ümber, vähendades paigaldussügavust ja vältides liiga tihedat painderaadiust.
PCM-ZC-0153 kasutab sirge---täpse-nurga konfiguratsiooni, kombineerides ühes otsas tavapärase marsruutimise ja teises ruumi-optimeeritud kaabliväljundiga kompaktsete ECU-de, kaamerate, kuvamoodulite ja muude piiratud ruumidega autovarustuse jaoks.
Why Kas on vaja 4+2 pin-arhitektuuri?
TraditsioonilineHSD-pistikud edastavad peamiselt kiiret-diferentsiaalandmeid, samas kui kaamerad, kuvarid, andurid ja muud elektroonilised moodulid võivad vajada ka toite-, maandus-, äratus- või juhtahelaid.
4+2 Pin arhitektuur ühendab neli kiiret-signaali kontakti ja kaks abikontakti ühte ühendussüsteemi. See vähendab vajadust eraldi toitepistiku järele, säästab PCB-d ja paigaldusruumi, vähendab kaablite{3}}koostekogust ja lihtsustab montaažitoiminguid.
Integreeritud disain on eriti väärtuslik{0}}ruumipiiranguga kaameramoodulite, kuvamoodulite, telemaatikaseadmete ja muu autoelektroonika jaoks. Iga rakenduse puhul tuleb kontrollida abikontaktide täpset funktsiooni, pinget ja voolutugevust.

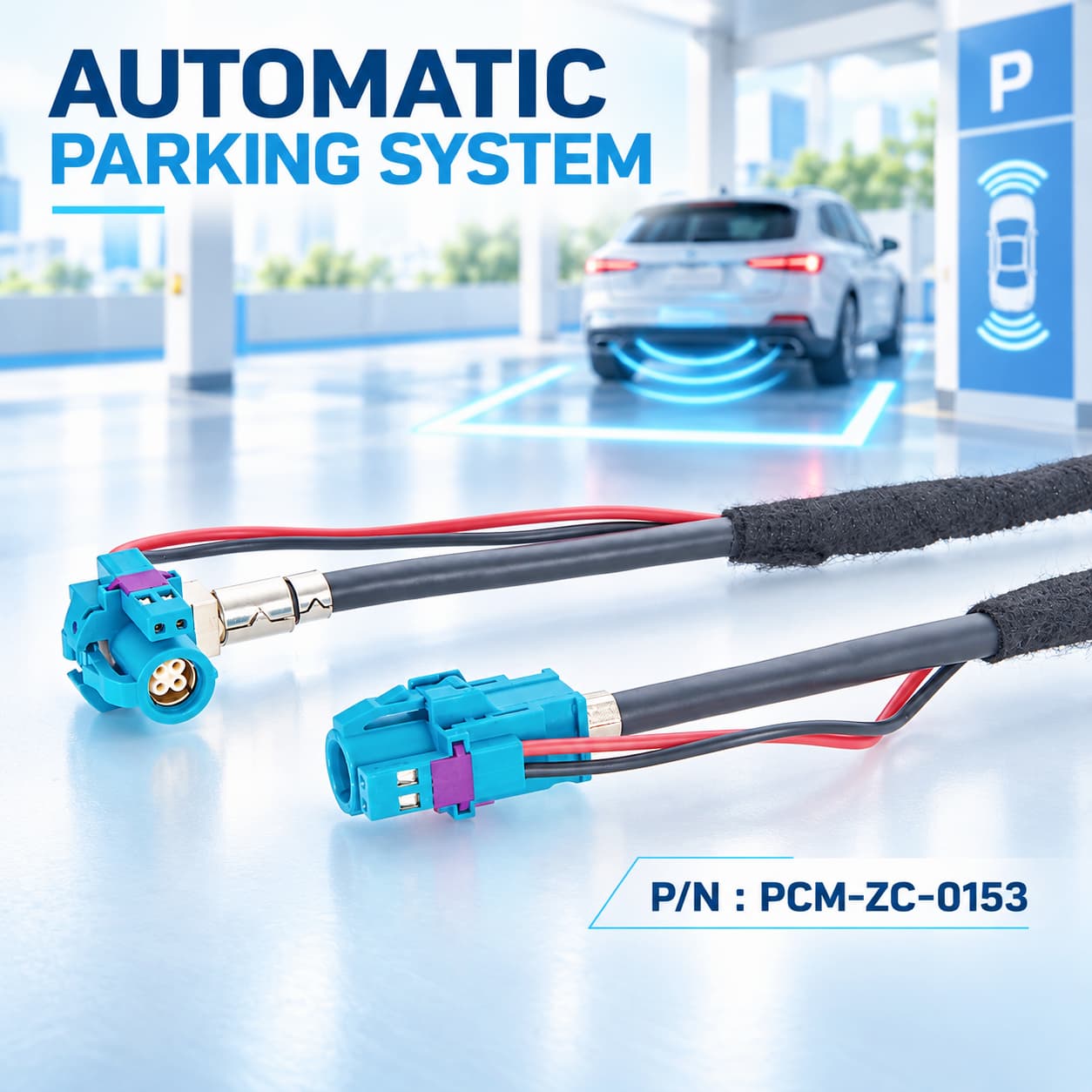

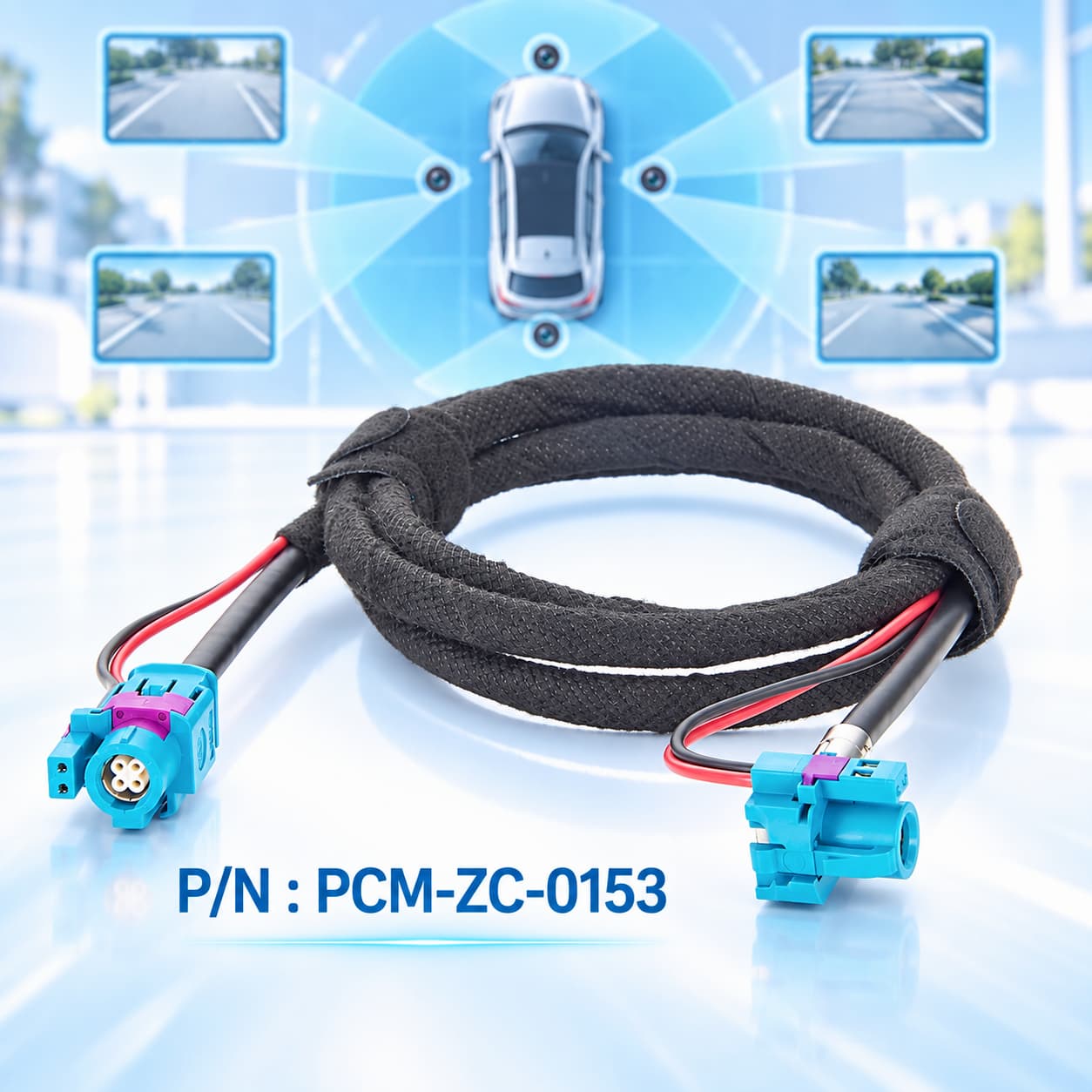

Toodete väljapanek
Sarnased tooted
Ühilduvusavaldus
Ühilduvuse kontrollimine
PCM-ZC-0153 kasutab HSD+2 Z-koodi liideseid, mis on loodud ühilduma mudelitega Rosenberger 99K11D-1D5A5-Z ja 99K20K-1D5A5-Z. Kuid pistikud, mida kirjeldatakse kui HSD 4+2 Pin, ei ole tingimata vahetatavad.
Valimiseks on vaja kontrollida pistiku täielikku P/N-i, sugu, kodeerimist, võtmeid, pistiku suunda, kaabli-väljumissuunda, kiiret-pistikupesa ja kahe abiviigu elektrilist määratlust. Need abiahelad võivad teenindada toite-, maandus-, äratus-, juhtimis- või muid funktsioone.
Enne mahutootmist tuleks mehaanilise ja elektrilise ühilduvuse kontrollimiseks esitada seadme{0}}külgmiste pistikute joonised, pistikud ja liidese{1}}teave.
Tehnilise ühilduvuse teatis
Kiire{0}}kaabli ühilduvus peab olema kinnitatud mehaanilisel, elektrilisel ja süsteemi tasemel. Kinnitamine peaks hõlmama sugu, kodeerimist, võtmete sisestamist, lukustamist, pinouti, 100 Ω diferentsiaaltakistust, abi-viigu määratlusi, varjestust, maandust, PHY-d, SerDe-sid, protokolli, andmeedastuskiirust, kaabli pikkust, sisestuskadu, tagastuskadu ja kogu lingi eelarvet.
PCM-ZC-0153 on passiivne kaablikoost, mis pakub diferentsiaalsignaalidele ja abiahelatele füüsilisi teid. See ei teosta protokollide teisendamist, SerDesi teisendamist, ajastamist ega signaalitöötlust. Seetõttu ei kinnita edukas mehaaniline paaritumine elektriliste määratluste või protokollide ühilduvust. Täielik link tuleb kinnitada algse varustuse nõuetega.
Toodete võrdlus ja õige kaabli valimine?
Kontrollige täielikku P/N-, sugu- ja Z-koodi
Esimene samm ei ole lihtsalt kindlaks teha, kas liides on HSD, vaid kogu pistiku P/N kontrollimine.
PCM-ZC-0153 kasutab liideseid, mis vastavad konfiguratsioonidele 99K11D-1D5A5-Z ja 99K20K-1D5A5-Z. Seadmepoolne liides peab seetõttu õigesti sobituma pesa struktuuriga, samas kui Z-kodeerimine ja mehaaniline võtmed peavad samuti täielikult sobima.
Valik ei tohiks kunagi põhineda ainult vesi{0}}sinise korpuse või sarnase välisilme järgi.
Kontrollige nelja signaali viiku ja kahte abiviiku
4+2 Pin-arhitektuur sisaldab nii kiiret-signaali osa kui ka abiahela sektsiooni ning neid tuleb kontrollida eraldi.
Kiir{0}}jaotis nõuab kinnituse kinnitust seadmete poolt kasutatava pinouti ja tegeliku sidearhitektuuri kohta.
Abisektsioon nõuab võimsuse, maanduse või juhtseadme määratluste ning lubatud pinge ja voolu kontrollimist.
Isegi kui kaks pistikut on mehaaniliselt identsed, ei ole need otseselt vahetatavad, kui abi-viigu polaarsus, funktsioon või kiire{1}}viigu määramine on erinev.
Valige sirge või parem{0}}nurk vastavalt paigaldusruumile
Kui liidese taga on piisavalt ruumi, pakub sirge konfiguratsioon tavaliselt kõige lihtsamat marsruutimist.
Kui seade on paigutatud sõiduki kere, korpuse, trükkplaadi või mõne muu mooduli lähedale, tuleks hinnata 90-kraadist täisnurga{1}}konfiguratsiooni, et teha kindlaks, kas see võib vähendada paigaldussügavust ja vältida kaabli liigset paindumist.
Samuti tuleb kinnitada nõutav kaabli-90-kraadine väljumissuund, näiteks kaabel alla, kaabel vasakule, kaabel paremale või muus suunas. Ainult "Right Angle" määramine ilma tegelikku väljumissuunda määramata võib põhjustada vale konfiguratsiooni.
Valige kaabel vastavalt protokollile, pikkusele ja lingi eelarvele
Standardne PCM-ZC-0153 pikkus on 1 m. Hinnata saab kohandatud 2 m, 3 m, 5 m või muid pikkusi, kuid kiiret ühendust ei tohiks lihtsalt mehaanilise kauguse järgi pikendada.
Kaabli pikkuse suurenedes tuleks sisestuskadu, tagasivoolukadu, signaali terviklikkus, elektromagnetiline ühilduvus ja kogu lingi eelarve uuesti{0}}hinnata.
Eelkõige GMSL-i, FPD{0}}Linki, LVDS-i või muude kiirete{1}}SerDes-süsteemide puhul tuleks lõplik lubatud pikkus kinnitada vastavalt kiibistiku{2}}müüja või OEM-i lingi nõuetele.
Kohandamise võimalused
↕ Kohandatud IX pistik
IX pistikute mudeleid, koode, sugusid ja lõppstruktuure saab kohandada vastavalt sihtseadmele.
□ Kohandatud RJ45 paneeli liides
RJ45 naisliideseid saab kohandada kategooria, varjestuse, orientatsiooni ja paneeli{1}}kinnituse kujunduse järgi.
◉ Kohandatud tihvtide kaardistamine
Kohandatud IX-to-RJ45 kontaktide kaardistamist ja diferentsiaalpaari-marsruutimist saab arendada kliendi jooniste põhjal.
⚙ Kohandatud CAT6A kaabel
Kaabli mõõtu, läbimõõtu, varjestust, ümbrise materjali ja värvi saab kohandada.
⌘ Kohandatud kaabli pikkus
Kohandatud kaablipikkusi saab toota vastavalt sisemise seadmete paigutusele.
◇ Kohandatud varjestus
Fooliumi, äravoolu-juhtme, punutise ja pistiku-kesta otsa saab optimeerida vastavalt EMC nõuetele.
Toote KKK
Mida tähendab "+2" HSD-s 4+2 Pin?
"+2" tähistab kahte täiendavat abikontakti lisaks neljale-kiire signaalikontaktile.
Olenevalt süsteemist võib neid kontakte määratleda toite-, maandus-, juhtimis- või muude abifunktsioonidena. Nende täpne otstarve tuleb kindlaks määrata seadmete pinouti järgi; ei tohiks eeldada, et kahel abitihvtil on kõigis HSD+2 seadmetes identsed funktsioonid.
Mis vahe on 99K11D-1D5A5-Z ja 99K20K-1D5A5-Z vahel?
Mõlemad kuuluvad HSD{0}} pesade perekonda ja kasutavad Z-kodeerimist. Nende peamine struktuurne erinevus on kaabli-väljumise geomeetria.
99K11D-1D5A5-Z on sirge tungraud;
99K20K-1D5A5-Z on täisnurkne pistik.
Seetõttu käsitlevad need erinevaid paigaldussuundi ja ruuminõudeid, mitte ei esinda täiesti erinevaid andmeprotokolle.
Kas 90-kraadist pistikut saab suunata mis tahes suunas?
Ei. Kõiki 90-kraadiseid pistikukonfiguratsioone ei tohiks pidada identseteks.
Täisnurksed-HSD-pistikud võivad olla saadaval kaabli-alla, kaabli-vasakule, kaabli-paremale või muu suunaga. Õige suund tuleb kinnitada vastavalt seadmete-liidese orientatsioonile ja tegelikule rakmete{6}}marsruutiteele.
Kohandatud projektide jaoks on soovitatav kasutada 3D-joonist, seadmete-liidesefotot või paigaldus-orientatsiooniskeemi.
Kas 1-meetrist versiooni saab muuta 2-meetriseks, 3-meetriseks või 5-meetriseks?
Saab valmistada kohandatud kaabli pikkuseid.
Kuid tõsiasi, et pikemat kaablit saab mehaaniliselt valmistada, ei garanteeri stabiilset tööd sama andmeedastuskiirusega sihtotstarbelises kiires{0}}süsteemis.
Pärast kaabli pikkuse suurendamist tuleks sihtprotokolli jaoks uuesti kinnitada sisestuskadu, tagasivoolukadu ja kanali täielik jõudlus.
Miks kasutatakse PET-fliisist pakkimist?
PET-fliisi kasutatakse peamiselt rakmete pinna kaitseks ja NVH parandamiseks.
Autokabiinide või elektroonikamoodulite ümber võivad rakmed puutuda kokku plastkomponentide, sulgude või korpustega. Fliisist ümbris aitab vähendada hõõrdemüra ja pinna hõõrdumist.
Kuid see ei ole samaväärne veekindla jopega ega anna automaatselt IP-reitingut.
Kas HSD{0}}-kaablit saab kasutada protokollimuundurina?
Ei.
PCM-ZC-0153 on passiivne kaablikomplekt, mis lihtsalt kannab vastavaid kiireid signaale ja abiahelaid ühest otsast teise.
See ei sisalda PHY-d, SerDesid, MCU-d, repiiterit ega protokolli{0}}konversioonielektroonikat.
Kui seadmed kahes otsas kasutavad erinevaid sideprotokolle, ei saa kaabli vahetamine üksi protokolli teisendada.
