TNC isane-n isane RG58 RF koaksiaalkaabel:
Funktsioonid Rakendused ja valikujuhend
Siit saate teada, kuidas TNC isane-N isane RG58 RF koaksiaalkaabel ühendab 50 oomi impedantsiga RG58 koaksiaalkonstruktsiooniga kullatud kontaktid ja VSWR alla 1,5, et tagada usaldusväärne RF-signaali edastamine raadioseadmete antennide juhtmeta side terminalide ja RF-moodulite vahel. See juhend hõlmab tootestruktuuri valiku ja rakenduste kohandamise ühilduvust.

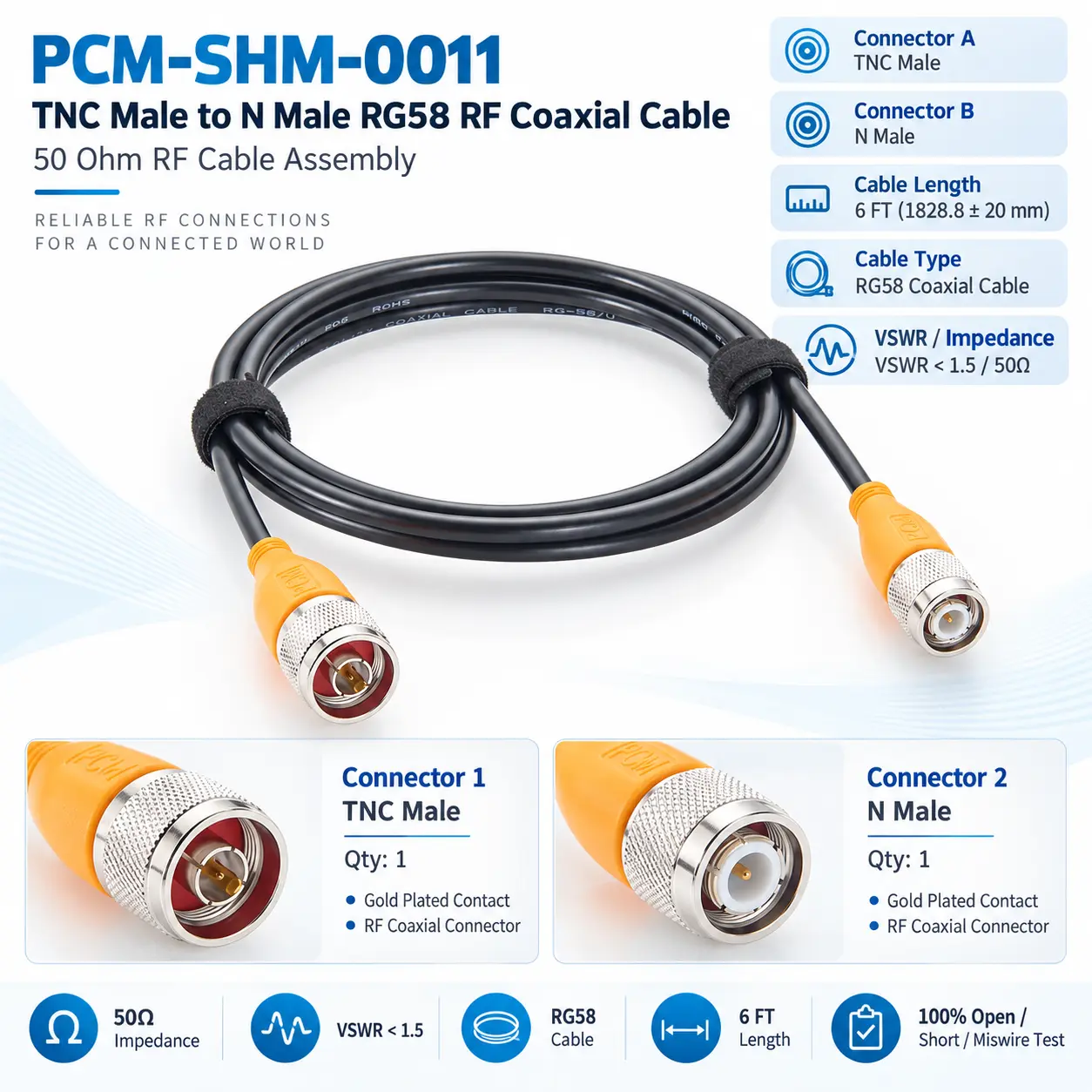

Toote kiire tutvustus
| Toote nimi: | TNC isane-n isane RG58 RF koaksiaalkaabel |
| Premier kaabel P/N: | PCM-SHM-0011 |
| Ühendus A: | TNC mees |
| Ühendus B: | N Mees |
| Kaabli tüüp: | RG58 koaksiaalkaabel |
| Tootekategooria: | RF koaksiaalkaabel |
| Kaabli pikkus: | 6 jalga |
| Iseloomulik takistus: | 50Ω |
| Kontaktide plaadistus: | Kullatud |
| VSWR: | ＜1.5 |
TNC to N integreeritud kaabel vs Adapter Plus eraldi kaabel
| Võrdlus | Integreeritud TNC to N RG58 kaabel | Adapter Plus eraldi kaabel |
| Liidese teisendamine | TNC otseühendus N-ga | Vajalik lisaadapter |
| Paigaldamine | Lihtsam kaablite suunamine | Rohkem komponente installimiseks |
| Paigaldusruum | Kompaktsem | Pikem pistikute virn |
| Hooldus | Vähem punkte, mida kontrollida | Mitu ühenduspunkti |
| Rakendused | OEM-seadmed, fikseeritud kaabeldus ja mahuprojektid | Testimine, ajutine teisendamine ja liidese taaskasutamine |
Mis on TNC isane-n isane RG58 RF koaksiaalkaabel?
TNC isane ja N isane RG58 RF-koaksiaalkaabel on 50-oomine RF-ühendussõlm.
Selle põhistruktuuri võib kirjeldada järgmiselt:
TNC isane pistik + RG{1}} oomi koaksiaalkaabel + N isane pistik
TNC sisemine ots ühendub seadmega, millel on TNC emasliides, samas kui N sisemine ots ühendub antennidega RF-seadmetega või juhtmevabade terminalidega. RG58 koaksiaalstruktuur säilitab RF-edastusantenni laiendusliidese teisendamiseks RF-testimise ja OEM-ühenduste jaoks 50-oomise takistuse ja varjestuse.
Kuidas toode töötab
RF-signaal, mis siseneb TNC-pistiku kaudu, liigub mööda RG58 keskjuhti ja kasutab välist varjestust tagasivoolu ja elektromagnetilise varjestusena.
Seejärel väljub see N-tüüpi pistiku kaudu antenni RF-moodulisse või traadita seadmesse. Signaalitee peaks säilitama 50-oomise impedantsi järjepidevuse Takistuse mittevastavus võib põhjustada peegeldusi, suuremaid seisulaineid ja vähendada edastustõhusust, seega tuleb kontrollida pistiku tüübi impedantsi sagedust ja süsteeminõudeid.
.
Levinud RF-kaabli probleemid
Mitu adapterit suurendavad ühenduspunktide paigaldusruumi ja hooldusvajadusi.
Toote põhiväärtus
PCM-SHM-0011
PCM{0}}HD-0011 peamised eelised võib kokku võtta järgmiselt:
◆ Integreeritud ühendus lihtsustab raadiosagedussüsteeme
Sisseehitatud TNC isane ja N isane disain ühendab erinevad raadiosagedusliidesed otse, vähendades lisaadaptereid ja vahekaableid. See aitab vähendada ühenduspunktide arvu ja lihtsustab kaabeldust püsiseadmete antennisüsteemides ja OEM-projektides.
◆ Säilitab 50 oomi RF edastust
Kaabel on mõeldud 50 oomi RF-süsteemide jaoks ja toetab signaali edastamist ühilduva traadita antenni ja RF-seadmete vahel. Õige impedantsi järjepidevus aitab vähendada tarbetuid peegeldusi ja säilitada ühtlast süsteemi ühenduvust.
◆ Sobib kaablite ja antennipikenduste jaoks
Standardpikkus, ligikaudu 1,83 meetrit, toetab paljusid seadmeid antenniühenduse ja positsioneerimise vajadustega, vähendades samal ajal ajutisi kaablikombinatsioone. Teisi pikkusi saab valida vastavalt tegelikule seadmete paigutusele.
◆ Toetab OEM-i kohandamist ja mahuvarustust
OEM-seadmete ja mahuprojektide jaoks saab kohandada pistikutüüpi kaabli pikkuse kaabli spetsifikatsiooni ja paigaldusnõudeid. Nende elementide integreerimine ühte RF-kaablikomplekti võib lihtsustada hanke kokkupanekut ja materjalihaldust.
Toodete väljapanek
Sarnased tooted
Ühilduvusavaldus
Pistiku ja impedantsi ühilduvus
- Enne ostmist veenduge, et seade kasutab ühilduvat TNC emasliidest, vastaskülg kasutab N emasliidest ja täielik RF-süsteem on mõeldud 50-oomise takistuse jaoks. Füüsiline pistiku sobivus üksi ei garanteeri ühilduvust impedantsi sageduse ega ülekande jõudluse osas.
Sagedus- ja keskkonnanõuded
- Kontrollida tuleks ka töösageduse kaabli pikkust lubatud sisestuskadu ja paigalduskeskkonda Kõrgsageduslike pikamaa veekindlate temperatuurikindlate paindlike või mehaaniliselt nõudlike rakenduste jaoks tuleks kaablikomplekt valida või kohandada vastavalt seadme spetsifikatsioonidele ja täielikele RF-lingi nõuetele.
Kuidas valida õiget TNC ja N RF koaksiaalkaablit?
Kinnitage pistikud ja süsteemi takistus
Veenduge, et mõlemad otsad kasutaksid ühilduvaid TNC emas- ja N emasliideseid ning veenduge, et seadme antenn ja täielik raadiosageduslik tee kasutaksid 50 oomi impedantsi.
Kinnitage sagedus ja edastuskadu
Hinnake RG58 kaabli ja pistiku jõudlust töösageduse järgi Kõrgemad sagedused ja pikemad vahemaad nõuavad üldiselt suuremat tähelepanu sumbumisele ja täielikule sisestuskadudele.
Kinnitage kaabli pikkus ja paigaldusskeem
Standardpikkus on ligikaudu 1828,8 ±20 mm. Paigaldusprobleemide või tarbetute raadiosageduslike kadude vältimiseks valige kaabli pikkus vastavalt seadmete vahekaugusele ja marsruudile.
Kinnitage keskkonna- ja kohandatud nõuded
Välistingimustes kasutatavate tööstuslike või mobiilsete rakenduste jaoks kinnitage veekindlus temperatuurikindlus õlikindlus paindlikkus ja mehaaniline tugevus. Samuti saab määrata kohandatud pistikute pikkused ja ümbrised.
Kohandamise võimalused
↕ Ühenduse valikud
TNC-, N-tüüpi ja muid RF-pistikute kombinatsioone, orientatsioone ja sugu saab kohandada.
□ Kaabli pikkus
Kaabli pikkust saab kohandada vastavalt seadmete vahekaugusele, kapi paigutusele ja antenni asukohale.
◉ Koaksiaalkaabel
RG58 või muid 50 oomi kaableid saab valida sageduse, kadude ja paindlikkuse vajaduste järgi.
⚙ Paigaldusdisain
Sirgeid, täisnurkseid{0}}ja muid kinnitusstruktuure saab kohandada piiratud ruumi jaoks.
⌘ Etikett Pakend
Mahuliste tellimuste jaoks saab kohandada silte, pikkuse märgistusi, pakendeid ja OEM-teavet.
◇ Mahuvarustus
Spetsifikatsioone saab kinnitada jooniste, materjalimaterjalide või näidiste abil mahu ja pikaajalise{0}}tarne jaoks.
Järeldus:
PCM-SHM-0010 TNC isasest N isendisse RG58 RF-koaksiaalkaabel on valmis 50-oomine RF-koost, mis ühendab pistikute teisendamise, RF-signaali edastamise ja seadmete kaabelduse.
Standardse 6 jala pikkuse kaabli VSWR on alla 1,5 ja see sobib juhtmevabade seadmete, antennide, RF-moodulite ja OEM-seadmete jaoks. Valides tuleks arvesse võtta pistiku tüüpi, impedantsi, sagedust, pikkust, kadu ja paigalduskeskkonda ning kohandatud kaablivalikuid.
Toote KKK
Kas see sobib kõikidele seadmetele?
Ainult konnektorinimedest ei piisa. Sugu, 50-oomine takistus, sagedus ja paigaldustingimused peavad ühtima.
Mis on standardpikkus?
standardpikkus on 1828,8 ±20 mm, ligikaudu 1,83 meetrit või 6 jalga.
Kas pikkust saab kohandada?
Kaabli pikkust saab kohandada vastavalt seadmete vahekaugusele, marsruudile ja paigaldusvarule.
Mida tähendab VSWR alla 1.5?
Madalam VSWR näitab üldiselt paremat impedantsi sobitamist ja madalamat RF-signaali peegeldust.
Kas see saab antenni pikendada?
Seda saab kasutada antenni pikendamiseks, kui pistikud, impedantsi, sageduse ja kadude nõuded vastavad.
Kas OEM-i kohandamine on saadaval?
OEM-i mahuvarustuse jaoks on saadaval pistiku, pikkuse, kaabli, märgistuse ja pakendi kohandamine.
