Micro Fit 3.0 kaherealine 4 kontaktiga kaablikoost:
Funktsioonid Rakendused ja valikujuhend
Siit saate teada, kuidas Micro Fit 3.0 kaherealine 4 kontaktiga kaablikomplekt ühendab endas 3,0 mm sammuga pistiku disaini, 20AWG × 4C kaablikonstruktsiooni, PVC ülevalumiskaitset ja kohandatavaid juhtmestiku lahendusi PCB-ühenduse, tööstusliku juhtimise, sideseadmete ja elektroonikaseadmete jaoks.
Toote kiire tutvustus

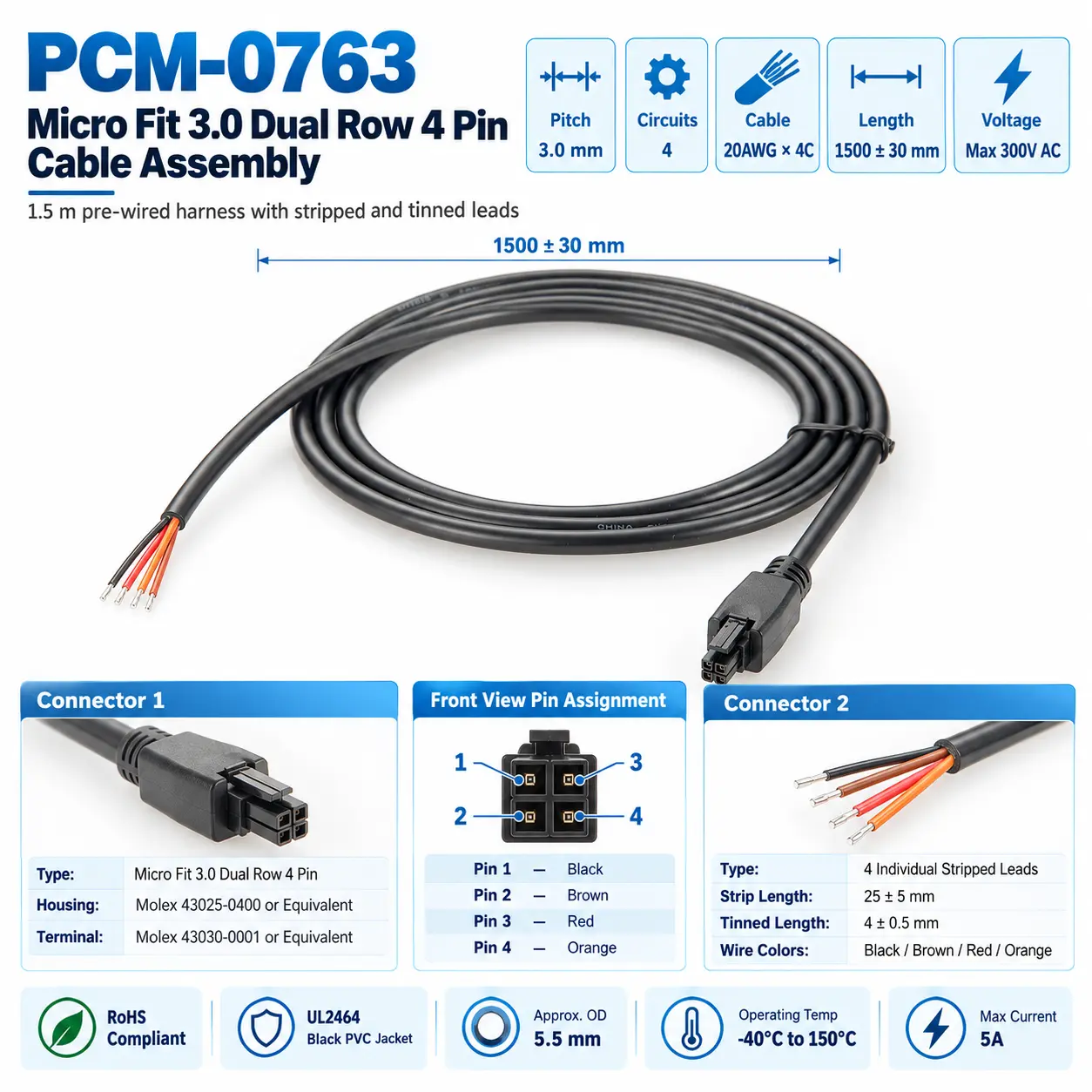

| Toote nimi | Micro Fit 3.0 kaherealine 4 kontaktiga ühenduskaabli komplekt |
| Premier kaabel P/N | PCM-0763 |
| Ühenduse tüüp | Micro Fit 3.0 kaherealine pistik |
| Vooluahela kogus | 4 vooluringi |
| Pitch | 3,0 mm samm |
| Kaabli pikkus | 1500±30mm |
| Kaabli spetsifikatsioon | 20AWG × 4C |
| Kaabli jakk | Must PVC jope, läbimõõt 5,5 mm |
| Ühilduv seeria | Molex 245132 seeria |
| Ühenduskorpus |
|
PCM-0763 vs standardne lahtise traadi lahendus
| Võrdlus | PCM-0763 | Standardne lahtise traadi lahendus |
|---|---|---|
| Ühendus | Eelnevalt-monteeritud rakmed | Manuaalne juhtmestik |
| Paigaldamine | Paigaldamiseks valmis | Nõuab kokkupanekut |
| Kosmos | Kompaktne disain | Vajalik suurem ruum |
| Töökindlus | Tehases kokku pandud | Suurem juhtmestiku risk |
| Kohandamine | Toetab pikkuse ja pinouti kohandamist | Piiratud valikud |
Mis on Micro Fit 3.0 kaablikoost?
Micro Fit 3.0 kaablikoost on eelnevalt kokkupandud-juhtmestik, mis põhineb Micro Fit 3.0 pistikusüsteemil. Seda kasutatakse peamiselt toite-, signaali-, juhtmest pardale ja juhtmest juhtmest ühendamiseks elektroonikaseadmetes.
Võrreldes lahtiste juhtmelahendustega parandab see standardiseeritud pistikute ja tehases kokkupanemise kaudu paigaldamise tõhusust ja ühenduste usaldusväärsust. Kaherealine 4 kontaktiga disain pakub kompaktses ruumis nelja vooluahelat, mistõttu sobib see miniatuursete ja suure{1}tihedusega juhtmestiku rakenduste jaoks.
Micro Fit 3.0 kaablikoostu peamised rakendused
Micro Fit 3.0 kaablikomplekte kasutatakse peamiselt sisemiste elektroonikamoodulite vaheliste toite- ja signaaliühenduste jaoks, toetades Wire to Board ja Wire to Wire rakendusi.
Tänu kompaktsele 3,0 mm sammule, usaldusväärsele ühenduse jõudlusele ja paindlikele kohandamisvõimalustele kasutatakse neid laialdaselt tööstuslikes juhtimisseadmetes, sideseadmetes, uutes energiasüsteemides, autoelektroonikas, olmeelektroonikas ja nutiseadmetes. Need aitavad optimeerida ruumi, lihtsustavad kokkupanekut ja tagavad stabiilsed elektriühendused.
Millise probleemi PCM-0763 lahendab?
Toote põhiväärtus
PCM-0763
PCM-0763 peamised eelised võib kokku võtta järgmiselt:
◆ Tootmise efektiivsuse parandamine
Micro Fit 3.0 kaherealine 4 kontaktiga kaablikomplekt kasutab eelseadistatud konstruktsiooni, mille pistikud, kaablid ja kaitsekomponendid töödeldakse enne tarnimist. Seda saab paigaldada otse seadmesse, vähendades käsitsi tehtavaid toiminguid, nagu eemaldamine, pressimine ja jootmine, parandades samal ajal montaaži efektiivsust.
◆ Ühenduse töökindluse parandamine
Toode kasutab standardseid pistikuid ja fikseeritud juhtmestiku konfiguratsioone. Professionaalsete kaablimontaažide tootmisprotsesside abil vähendab see juhtmestiku vigu ja ebaühtlast lõpetamist, tagades hulgitellimuste ja pikaajaliste{1}}tarnete stabiilse jõudluse.
◆ Seadmete ruumi paigutuse optimeerimine
Kompaktse 3,0 mm sammuga kaherealise 4 kontaktiga kaablisõlm pakub piiratud ruumis mitu elektriühendust. See vähendab juhtmestiku keerukust ja parandab kompaktsete elektroonikaseadmete siseruumi kasutamist.
◆ Paindlike kohandatud rakenduste toetamine
Vastavalt erinevatele seadmenõuetele on saadaval kohandatud kaablite kokkupanemise teenused, sealhulgas kaabli pikkuse, pistikupesa, terminali tüübi ja ühendusmeetodi reguleerimine, mis aitab klientidel täita erinevaid projektivajadusi ja seadmete laiendamise nõudeid.

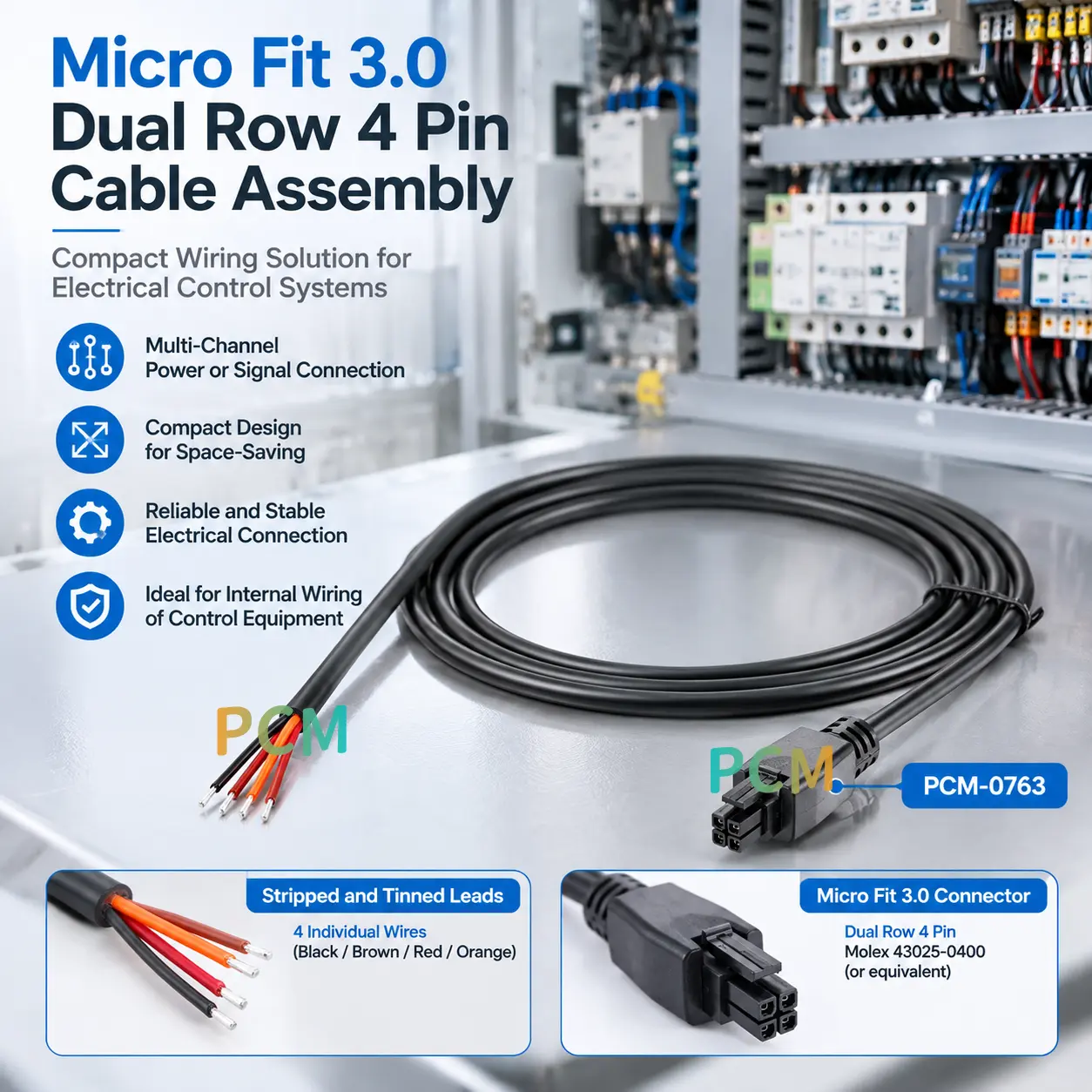

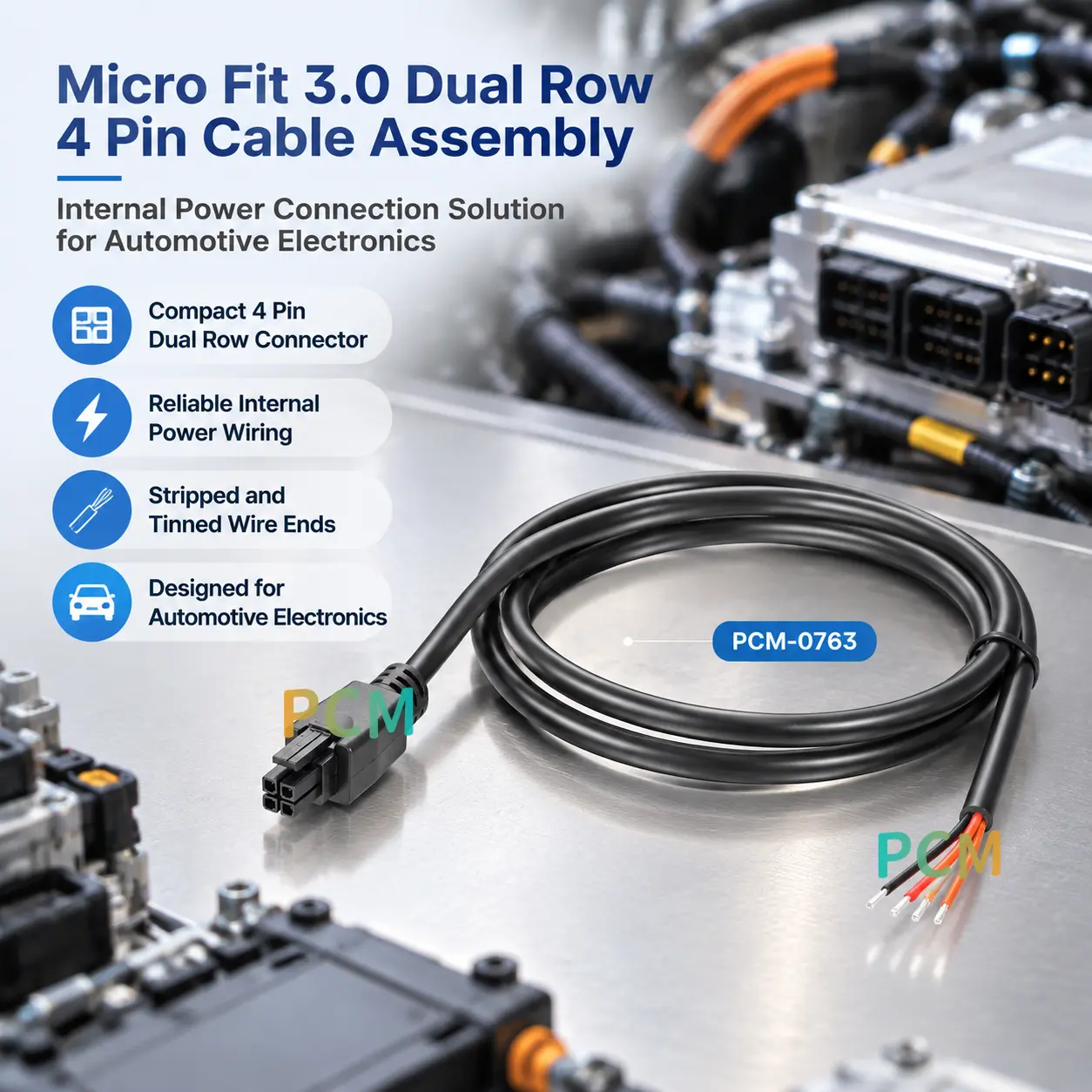

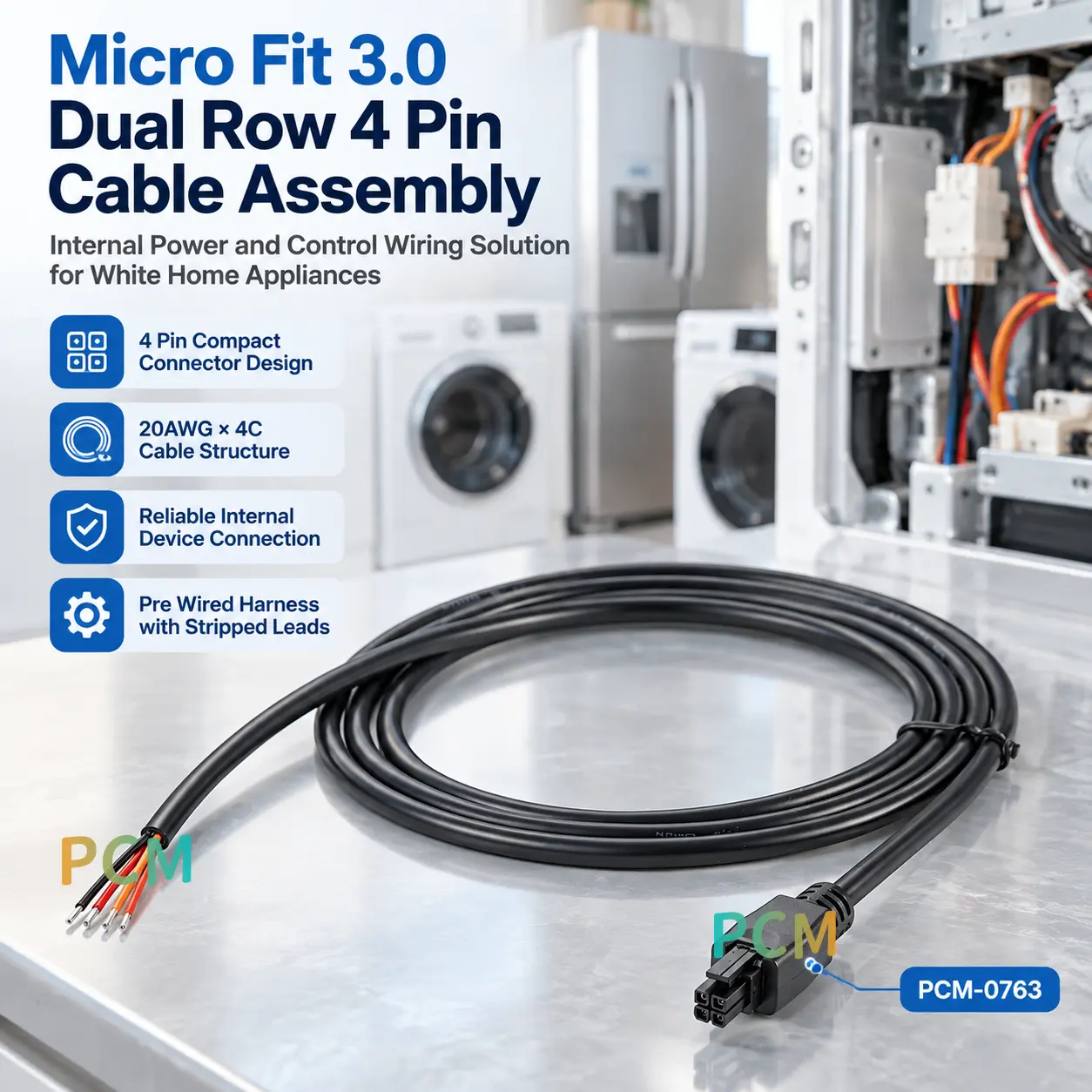

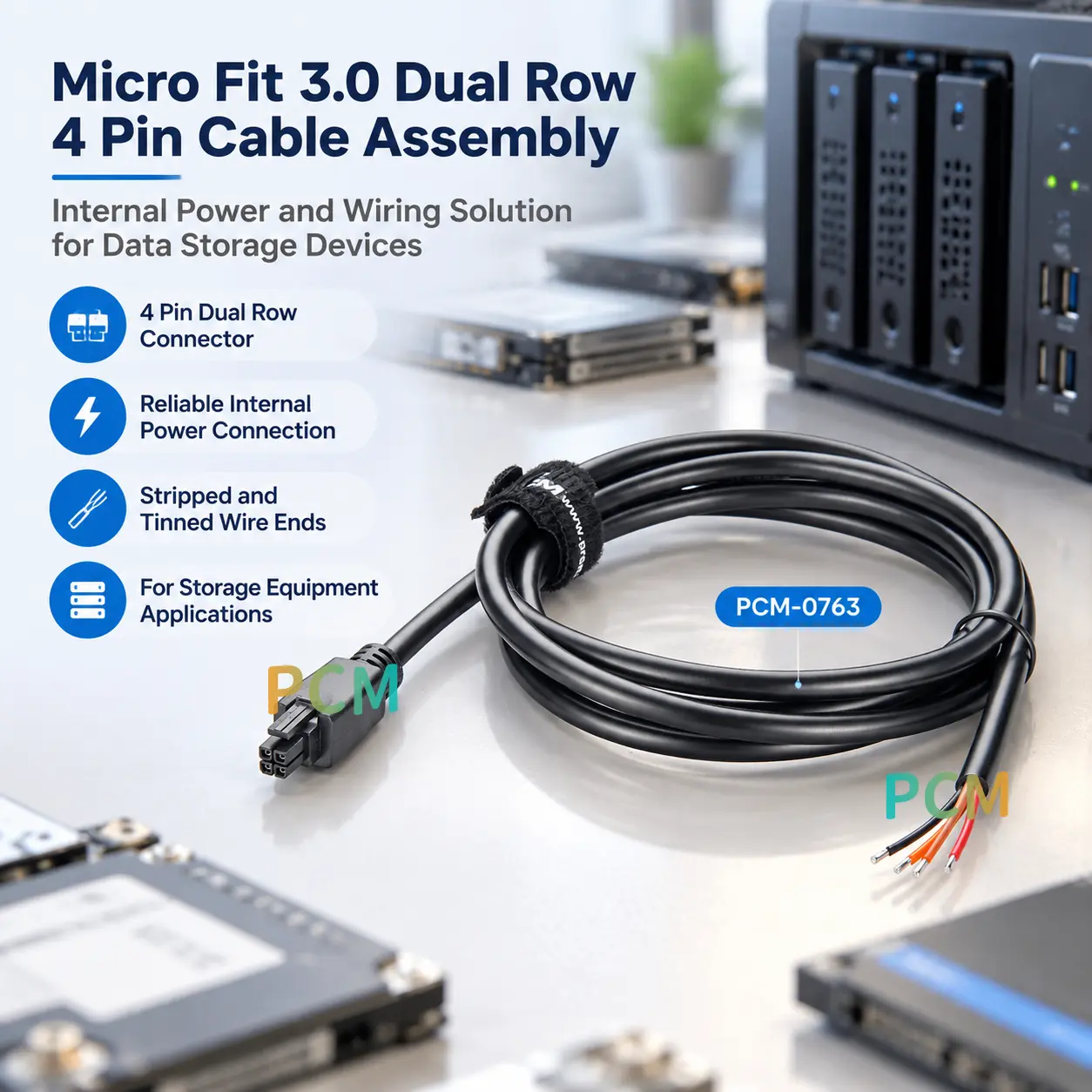

Toodete väljapanek

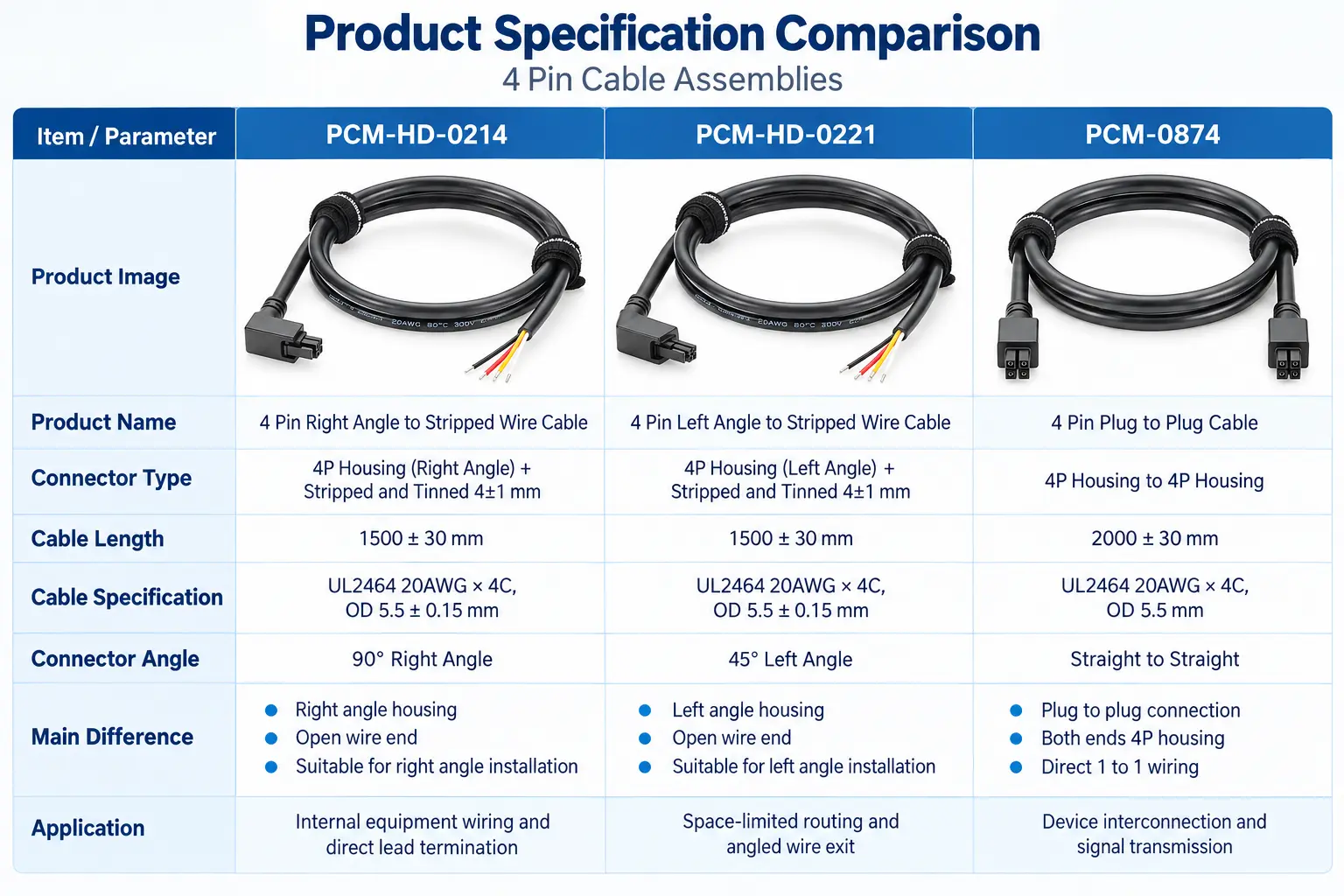

Sarnased tooted
Ühilduvusavaldus
Ühilduvad pistikusüsteemid
- See Micro Fit 3.0 kaherealine 4 kontaktiga kaablikomplekt on loodud standardse Micro Fit 3.0 pistikusüsteemi alusel. Seda saab viidata Molex Micro Fit 3.0 seeria, 43025-0400 pistiku, 43030-0001 terminali ja 245132 seeria rakendustega seadmetele, mis kasutavad sama liidese struktuuri ja kontakti konfiguratsiooni.
Ühilduvuse kontrollimine
-
Mehaaniline paaritus ei taga alati täielikku elektrilist ühilduvust. Enne ostmist kontrollige õige kasutamise tagamiseks konnektori mudelit, sugu, kontaktide määramist, pinge- ja voolunõudeid, kaabli pikkust, paigaldusruumi ja töökeskkonda.
Kuidas valida õiget Micro Fit 3.0 kaablikoostu?
Kinnitage pistiku mudel
Kontrollige täpset IX-pistiku mudelit, kodeerimist ja sugu ning RJ45 liidese tüüpi. Pistiku kuju üksi ei taga ühilduvust.
Kinnitage PIN-koodi määramine
4 kontaktiga pistik ei taga sama juhtmestiku määratlust. Kinnitage kontaktide 1 kuni 4 funktsioonid, toite-, signaali- ja maandusühendused.
Kinnitage kaabli spetsifikatsioon
Valige kaabli spetsifikatsioonid vastavalt kehtivatele nõuetele ja paigaldustingimustele. See toode kasutab toite- ja signaalirakenduste jaoks 20AWG × 4C struktuuri.
Kinnitage töökeskkond
Kontrollige temperatuuri, paigaldusruumi ja mehaanilisi nõudeid. See toode toetab sisemiste seadmete ühenduste jaoks -40 kraadi kuni 150 kraadi tööd.
Kohandamise võimalused
↕ Kohandatud kaabli pikkus
Kaabli pikkust saab kohandada vastavalt seadme ruumile, paigalduskaugusele ja marsruutimisnõuetele.
□ Kohandatud Pinouti konfiguratsioon
Pin jada, juhtmete värvi ja signaali kaardistamist saab kohandada nii, et need vastaksid seadme liidese määratlustele.
◉ Kohandatud pistiku valik
Hinnata saab erinevaid Micro Fit 3.0 pistikute mudeleid, suundi, lukke ja klemme.
⚙ Kohandatud kaabli spetsifikatsioon
AWG suurust, juhtmete arvu, ümbrise materjali ja temperatuuri reitingut saab kohandada.
⌘ Kohandatud juhtmeotste töötlemine
Toetab eemaldamist, tinatamist, klemmide pressimist ja tihvtide paigaldamist, et vähendada sekundaarset töötlemist.
◇ Hulgitarne
Toetab üksikpakendeid, hulgipakendeid, märgistamist ja pikaajalist -hulgitarnet OEM-projektide jaoks.
Järeldus:
PCM-0763 Micro Fit 3.0 kaherealine 4 kontaktiga kaablikomplekt kasutab 3,0 mm sammuga kaherealist pistikut ja 20AWG × 4C kaablit. P1 küljel on MOLEX Micro Fit 3.0 4 pin pistik, samas kui P2 küljel on neli sõltumatut eemaldamis- ja tinatöötlusega juhet. Kompaktse struktuuri, usaldusväärse ühenduse ja lihtsa paigaldusega sobib see toite- ja signaalirakenduste jaoks.
Professionaalse kaablimontaaži tootjana pakume hulgimüügi- ja kohandamisteenuseid, sealhulgas kaabli pikkust, juhtmete ja juhtmeotste töötlemist. Seda kasutatakse laialdaselt olmeelektroonikas, sideseadmetes, tööstusjuhtimis-, taastuvenergia- ja automaatikasüsteemides.
