Veekindel H-MTD Automotive Etherneti kaabel: funktsioonid, rakendused ja valikujuhend
PCM-ZC-0097 on veekindel H-MTD naissoost-–-autode Etherneti pikenduskaabel, mis kasutab Rosenberger E6K14A-1CAZ5-ZH-MTD Z-koodiga veekindlat ja 15S-varjestatud G2-pistikut auto andmesidekaabel. Sellel on 100 Ω diferentsiaalülekande struktuur, DC–10 GHz projekteeritud sagedusvahemik ja kuni 10 Gbps kiirete ühenduste tugi, mis ühendab endas varjestuse, veekindluse, vibratsioonikindluse ja laia temperatuuri jõudluse ADAS-i, kaamerate, radari, ECU-de, domeenikontrollerite, autolülitite ja intelligentsete kabiinivõrkude jaoks.
Mida see artikkel hõlmab?
Kuna ADAS, autonoomne sõit, intelligentsed kokpitid, kõrge eraldusvõimega kaamerad, millimeeter-laineradar ja tsentraliseeritud arvutusarhitektuur suurendavad jätkuvalt sõidukites edastatava andmehulka, ei suuda tavapärased väikese{2}kiirusega autode sidelingid enam iseseisvalt hakkama saada iga suure-ribalaiusega andmetega. Automotive Ethernet on seetõttu muutunud tänapäevaste kiirete{5}}sõidukite sidearhitektuuride{6}}oluliseks osaks.
See artikkel keskendub Premier Cable'ilePCM-ZC-0097 veekindel H-MTD autode Etherneti kaabelja selgitab süstemaatiliselt H-MTD kiireid-diferentsiaalliideseid, Z-koodi mehaanilist kodeerimist, veekindlaid H-MTD-pistikuid, 100 Ω auto Etherneti linke ning GG 2Speed 251 varjestatud auto andmekaabli ehitust ja tööpõhimõtteid.
Toote kiire tutvustus

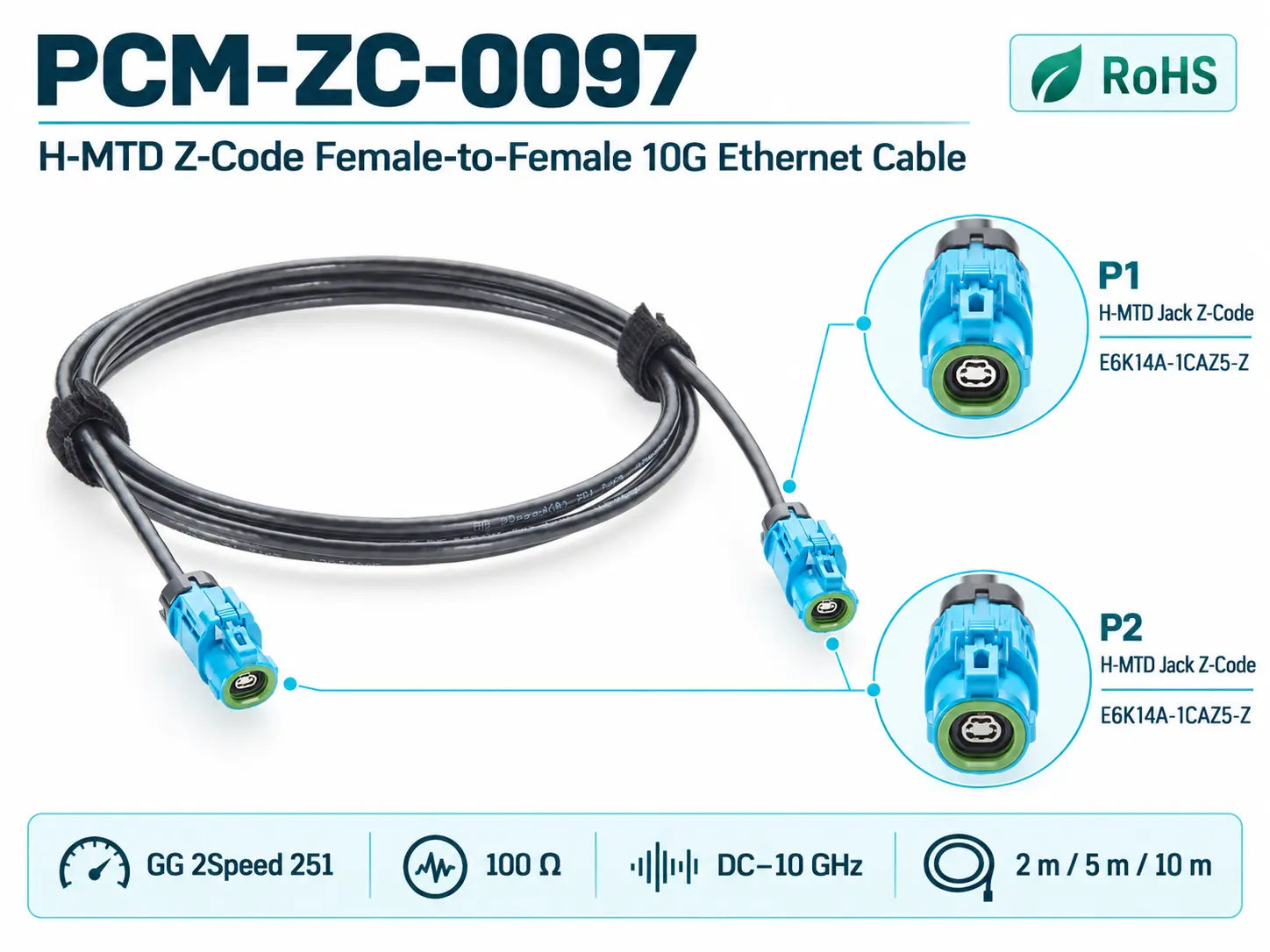

PCM-ZC-0097 on aVeekindel H-MTD emane-–-naissoost autotööstuse Etherneti pikenduskaabelspetsiaalselt loodud kiirete{0}}autode andmevõrkude jaoks.
Mõlemad otsad kasutuselRosenberger E6K14A-1CAZ5-Z veekindlad H-MTD Z-koodi emased pistikud, kus iga liides pakub ühte diferentsiaalsignaali teed. Pistikud on ühendatud kasutadesGG 2Speed 251 FL09YBCY 2 × 0,14 mm² varjestatud auto andmekaabel.
| Toote tüüp | H-MTD-pistikust H-MTD-pistikuni kiir-kiire diferentsiaalandmekaabel |
| Premier kaabel P/N | PCM-ZC-0097 |
| Ühendus 1 |
Pistiku tüüp: H-MTD pistik Liidese sugu: naiste paaritumisliides Kodeerimine: Z-kood Ühenduse kaubamärk: Rosenberger Pistiku osa nr: E6K14A-1CAZ5-Z Signaalikontaktid: 2 kontakti Märgitud pistiku pikkus: 35,5 ± 0,15 mm |
| Ühendus 2 |
Pistiku tüüp: H-MTD pistik Liidese sugu: naiste paaritumisliides Kodeerimine: Z-kood Ühenduse kaubamärk: Rosenberger Pistiku osa nr: E6K14A-1CAZ5-Z Signaalikontaktid: 2 kontakti Märgitud pistiku pikkus: 35,5 ± 0,15 mm |
| Kaabli mudel | GG 2Speed 251 |
Mis on veekindel H{0}}MTD Automotive Etherneti kaabel?
H-MTD ehk High-Speed Modular Twisted-Pair Data on kiire-modulaarne diferentsiaal-keerdpaar-paarpistikusüsteem, mille on välja töötanud Rosenberger peamiselt autotööstuse kiireks{5}}digitaalseks sideks.
Võrreldes tavaliste mitme-kontaktiga madala-kiirusega pistikutega paneb H-MTD suuremat rõhku kiirele-diferentsiaalsignaali terviklikkusele, juhitavale takistusele, EMC-le, modulaarsele liidese disainile ja suure-tihedusega paigaldusele.
H-MTD kasutab ühe diferentsiaalpaari moodustamiseks kahte signaalikontakti ja kombineerib need metallist varjestusega, et luua kiire-diferentsiaaledastustee. H-MTD tehnoloogiaplatvorm võib toetada nii Automotive Etherneti kui ka mitmesuguseid kiireid-SerDes rakendusi. Seetõttu ei tulene selle väärtus ühest individuaalsest protokollist, vaid standardiseeritud, kiire{6}}kiire ja kompaktse füüsilise ühendusplatvormi pakkumisest järgmise põlvkonna sõidukivõrkudele.
Mis on H-MTD Z kood?
Kodeerimine on oluline mehaaniline sobimatust{0}}ennetav funktsioon autode kiirete pistikute{1}}kujunduses.
Erinevad kodeeringud kasutavad liideste mehaaniliseks eristamiseks korpuse ja võtmete geomeetriat, nii et erinevatele funktsioonidele määratud pistikuid ei saa kergesti valesti ühendada.
PCM-ZC-0097 kasutabvesi-sinine Z-kood. Kui mitu visuaalselt sarnast kiiret{1}}andmeliidest asuvad samas sõidukipiirkonnas, aitab kodeerimine montaažipersonalil, hooldustehnikutel ja automatiseeritud tootmisseadmetel õiget ühenduspunkti täpsemalt tuvastada.
Seetõttu ei tohiks H-MTD-kaabli valik põhineda ainult "ühe pordi" või "2 kontaktiga"; kodeeringut tuleb ka kontrollida.
Valupunktid
PCM-ZC-0097
PCM-ZC-0097 kasutab kahte Rosenberger E6K14A-1CAZ5-Z veekindlat sirget H-MTD Z-Kodide naisühendust, et luua emas-emasse kiire laienduskonfiguratsioon.
Iga H-MTD liides sisaldab 1. ja 2. tihvti kiireid-signaali kontakte, mis moodustavad ühe diferentsiaalpaari.
Pistikud on ühendatud GG 2Speed 251 FL09YBCY 2 × 0,14 mm² varjestatud auto andmekaabliga, mis on konstrueeritud ümber nominaalse 100 Ω diferentsiaaltakistuse.
Sobiva konnektori-kesta otsaga loob kaabli varjestus kiirele andmesideühendusele EMC-varjestustee, aidates vähendada sõiduki keeruka elektromagnetilise keskkonna mõju diferentsiaalandmete edastamisele.
Loodud kuni 10 Gbps{1}}klassi autolinkide jaoks, toetades suure-ribalaiusega andmeühendust kaamerate, andurite, ADAS-i ja keskse andmetöötluse jaoks.
● 100Ω impedants ja topeltvarjestus
100 Ω juhitav diferentsiaaltakistus koos fooliumi ja tinatatud-vaskpunutise varjestusega aitab vähendada signaali peegeldusi, ülekõla ja autode elektromagnetilist häiret.
● Veekindel ja{0}}lai temperatuuritaluvus
Veekindlad H-MTD liidesed disainivahemikuga -40 kraadi kuni +105 kraadi toetavad niiskust, kondenseerumist, pritsmeid ja nõudlikke autotemperatuure.
● Usaldusväärne mehaaniline ühendus
Autode H-MTD-lukustus koos minimaalse 110N kaabli-kinnituskonstruktsiooniga tagab vibratsiooni mehaanilise töökindluse, pikaajalise-marsruudi ja stabiilsed ühendused.

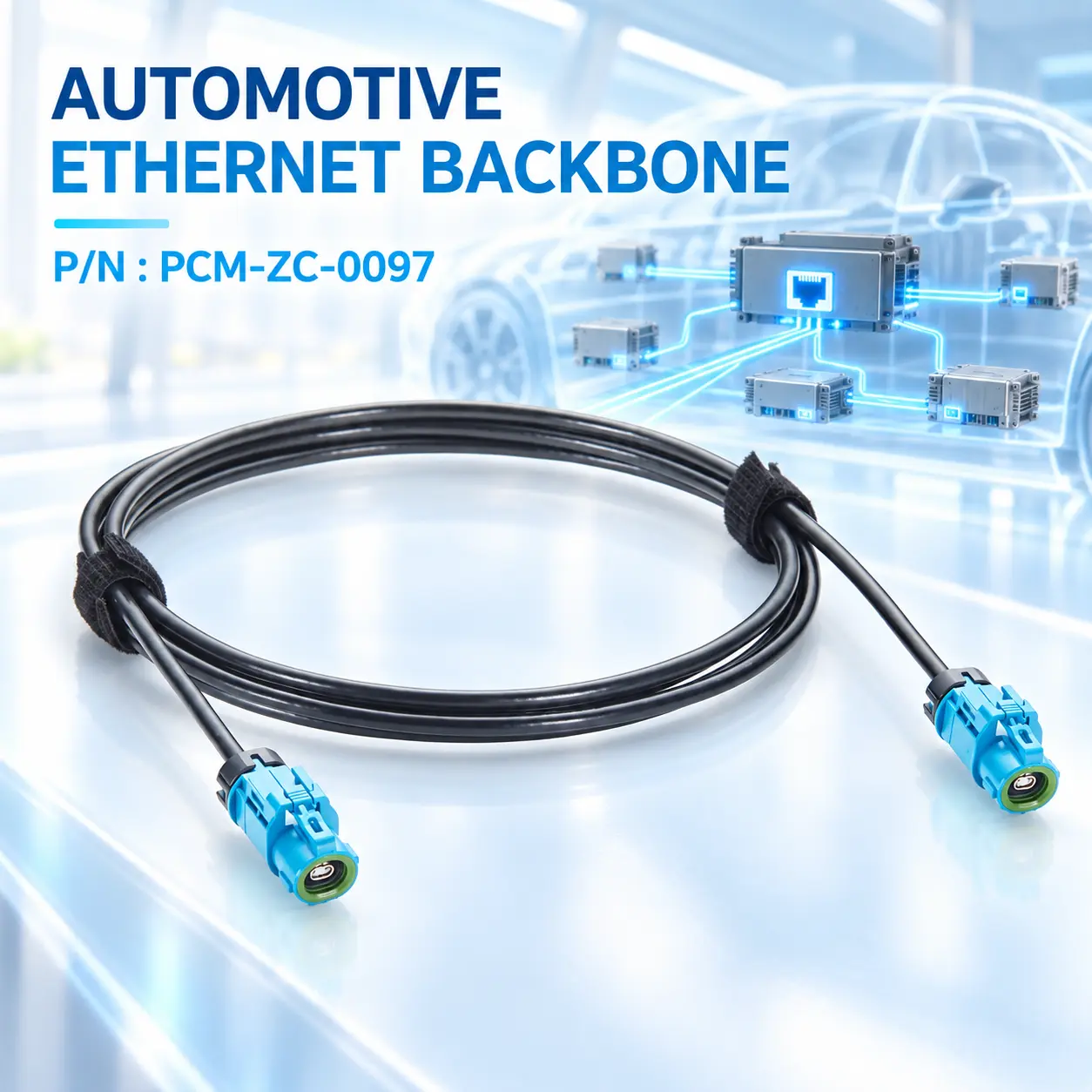

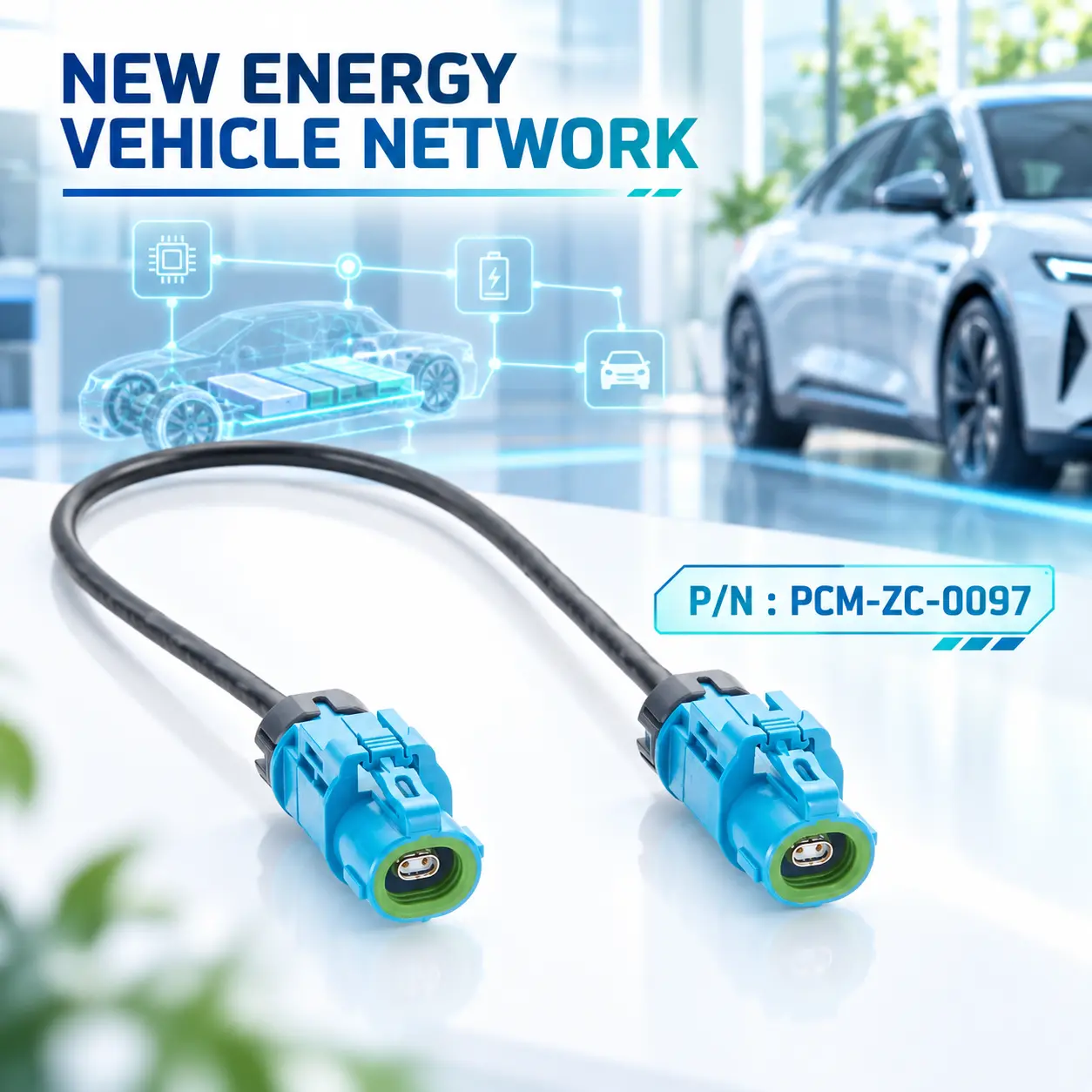

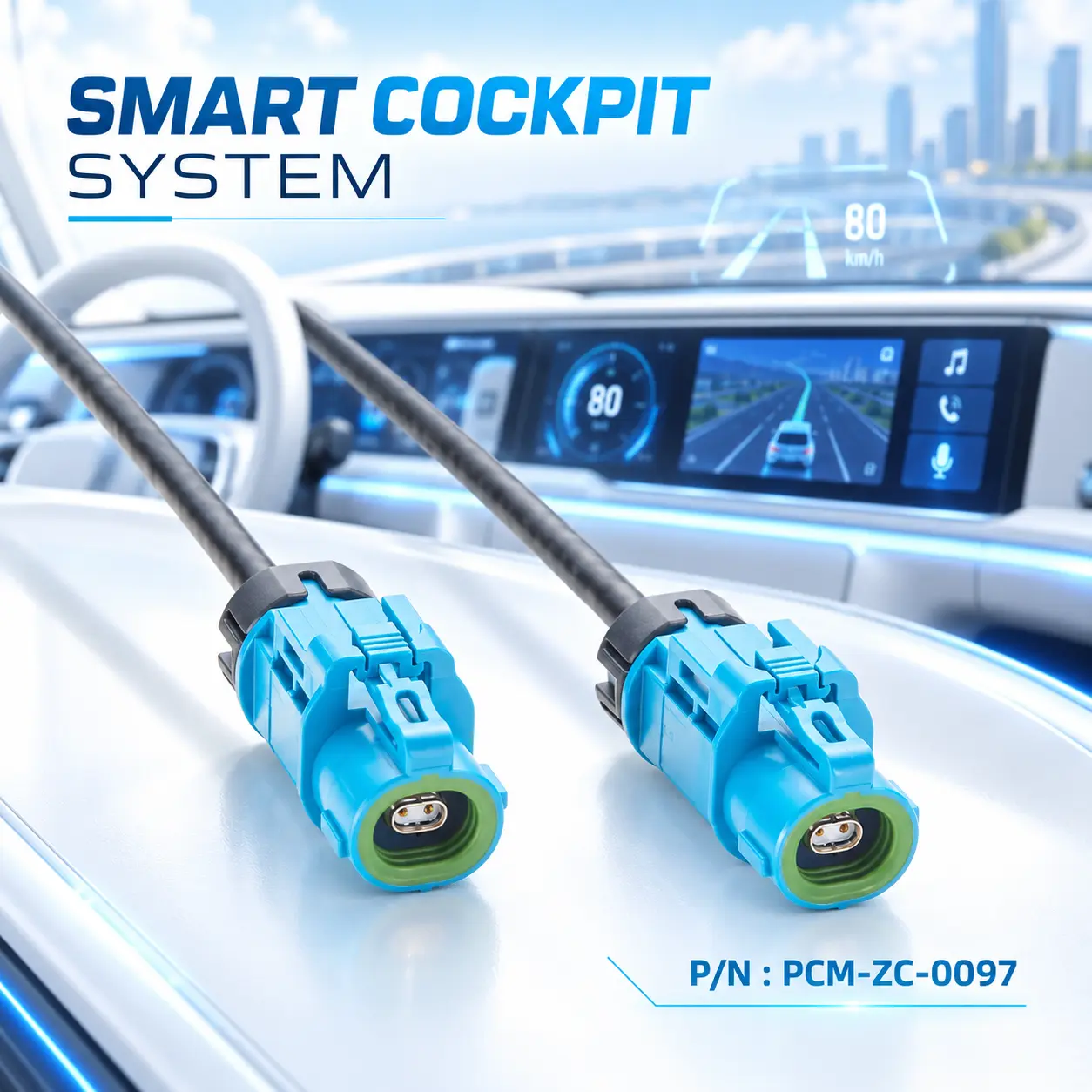

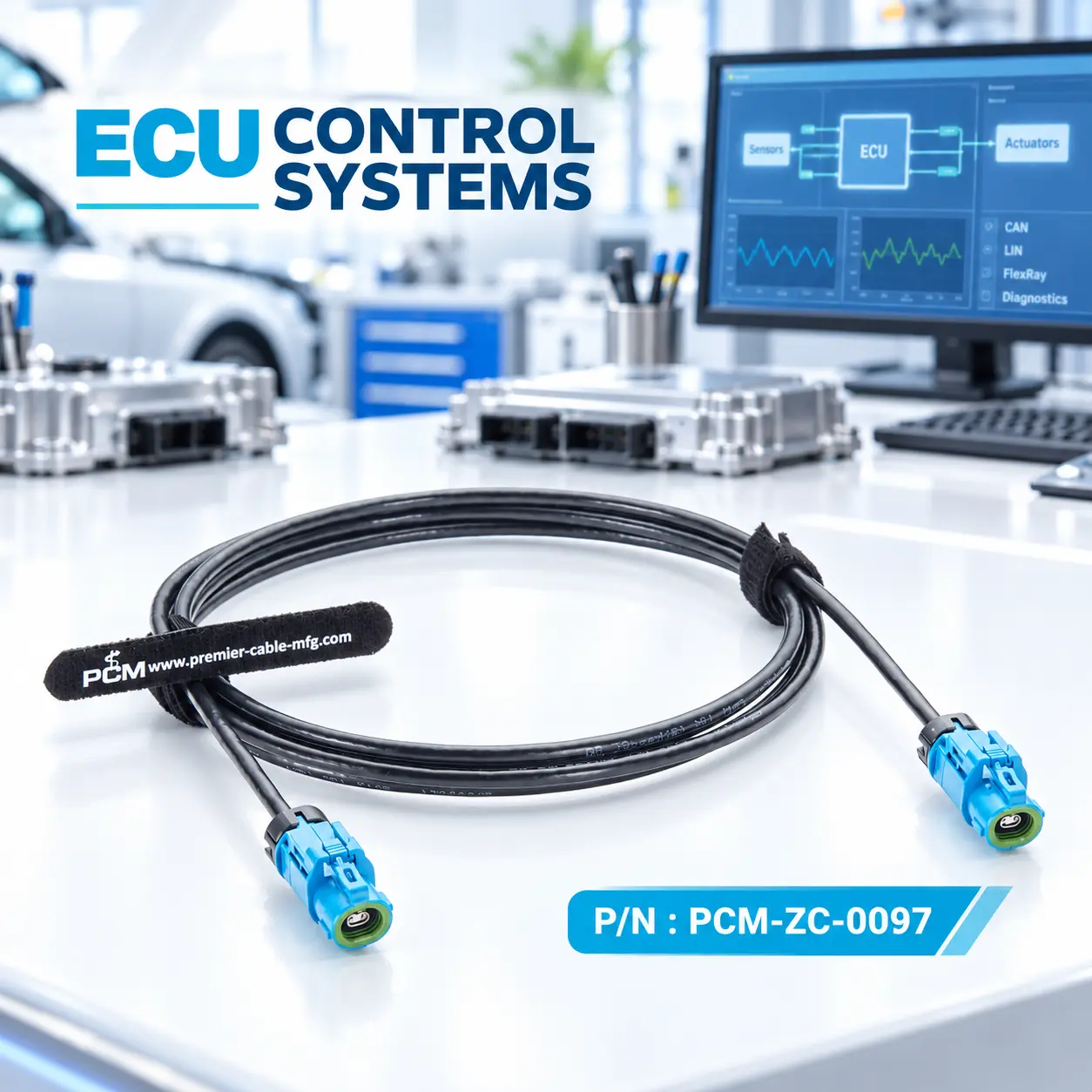

Toodete väljapanek

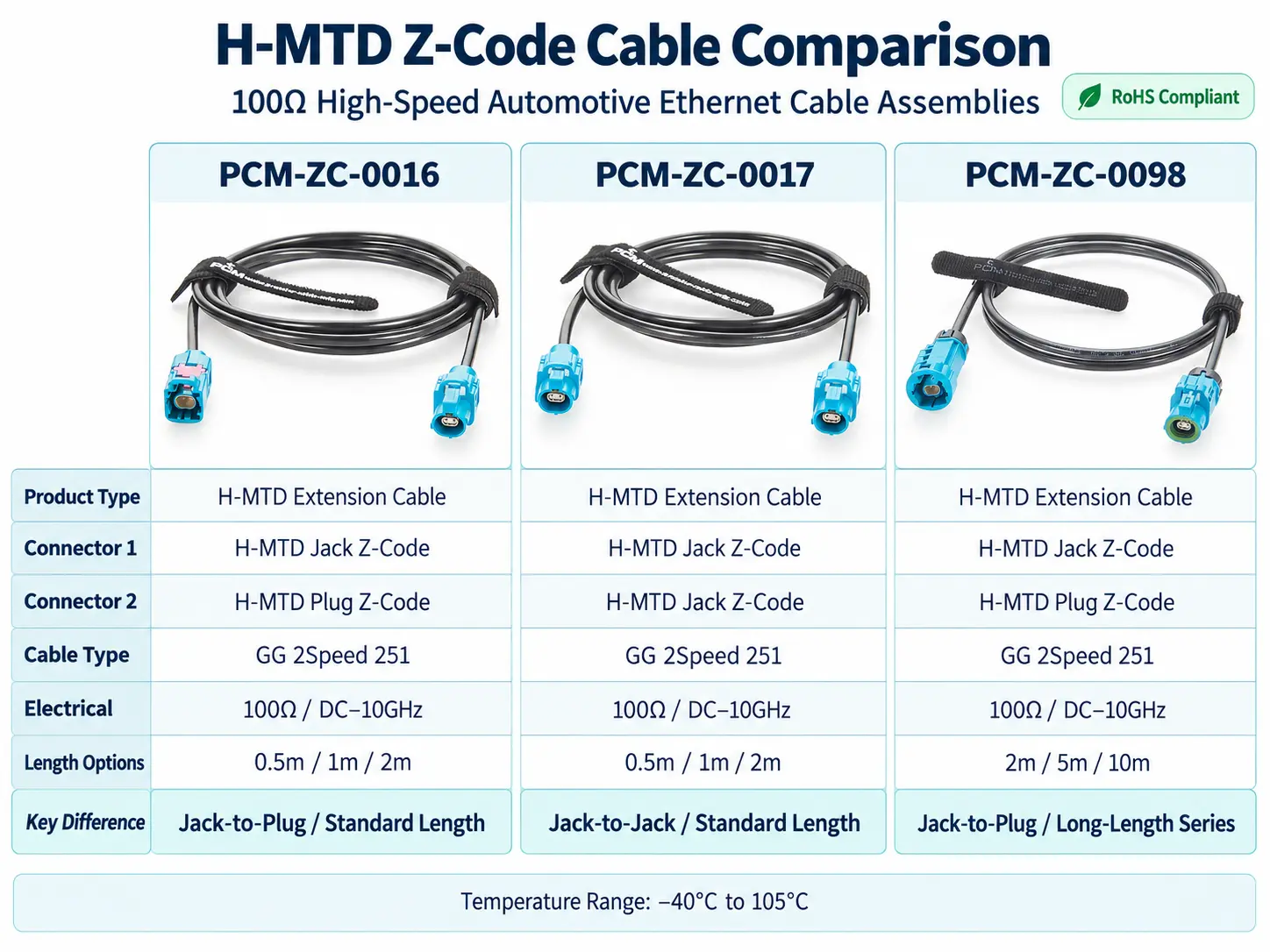

Sarnased tooted
Ühilduvusavaldus
Ühilduvuse kontrollimine
PCM-ZC-0097 kasutab mõlemas otsas Rosenberger E6K14A-1CAZ5-Z veekindlaid H-MTD Z-koodi emasühendusi, kuid H-MTD liidese jagamine ei taga vahetatavust.
Kontrollige täpset P/N-i, sugu, kodeerimist, võtmeid, tihvtide vastendamist ja paaritusliidest koos 100Ω diferentsiaaldefinitsiooni, PHY, protokolli ja andmeedastuskiirusega. Täielik ühilduvus nõuab mehaanilist, elektrilist ja süsteemi{2}}taseme sobitamist.
Tehnilise ühilduvuse teatis
H-MTD on kiire-diferentsiaalühendussüsteem, mitte konkreetne sideprotokoll, nii et liides üksi ei kinnita 10GBASE-T1 ega 10Gbps toimimist. DC–10 GHz kirjeldab sagedus{8}}domeeni jõudlust, mitte 10 Gbps andmeedastuskiirust.
Kiired{0}}lingid peavad arvestama ka impedantsi, PHY-d, protokolli, kaabli pikkust ja lingi eelarvet, kusjuures sisestuskadu, tagastuskadu, režiimi teisendust ja signaali terviklikkust hinnatakse kaabli pikkuse suurenemisel uuesti{1}}.
Kuidas valida veekindlat H{0}}MTD Automotive Etherneti kaablit?
Kinnitage täpne P/N, sugu ja Z-kood
Ärge valige kaablit ainult termini "H-MTD" alusel. Esmalt kinnitage ECU, kaamera, radari või lüliti liidese täielik Rosenbergeri P/N, sealhulgas pistikupesa/pistiku, isase/emase konfiguratsiooni, Z-kodeeringu, veekindla konstruktsiooni ja paaritusliidesega.
PCM-ZC-0097 kasutab mõlemas otsas veekindlaid emasühendusi E6K14A-1CAZ5-Z, seega peab sihtseade tagama selle versiooni jaoks õige liidese.
Kinnitage sihtandmeedastuskiirus vastavalt PHY-le ja protokollile
Kui süsteem kasutab 100BASE-T1, 1000BASE-T1, 2.5GBASE-T1, 5GBASE-T1 või 10GBASE-T1, veenduge, et ECU-d või lülitid mõlemad otsad kasutavad vastavat PHY-d.
Ärge määrake kogu sõiduki{0}}süsteemi andmeedastuskiirust ainult väite põhjal, et "H-MTD toetab 10 Gbps."
Pistikut, kaablit ja PHY-d tuleb hinnata koos tervikliku kanalina.
Valige 2m, 5m või 10m vastavalt lingi eelarvele
Kaabli pikkus ei mõjuta mitte ainult paigaldusruumi, vaid ka kiiret{0}}elektri jõudlust.
2-meetrine kaabel põhjustab üldiselt väiksema kaablikadu. Kui pikkus suureneb 5 meetrini või 10 meetrini, tuleks hoolikalt hinnata sisestuskadu, tagasivoolu kadu, režiimi teisendust ja PHY lubatud kanalivaru.
Suure -andmeedastuskiirusega-rakenduste (nt 10 Gbps linke) puhul soovitatakse enne mahu juurutamist süsteemi valideerimine tegeliku ECU, kaablikoostu ja ühenduspistikute abil.
Kinnitage hüdroisolatsioon ja varjestus vastavalt paigalduskeskkonnale
Kui kaabel on paigaldatud kaitstud kabiini alale, võivad keskkonnakaitsenõuded olla suhteliselt madalad. Kui see suunatakse sõiduki kere, kaamerate, välisandurite või niiskusega kokkupuutuvate piirkondade lähedusse, tuleb veekindlat pistikut, tihendit, kilbi otsa ja kaablikest hoolikalt hinnata.
Varjestuskonstruktsioon tuleks üle vaadata ka konkreetse projekti sõiduki elektromagnetilise ühilduvuse nõuete suhtes.
Kohandamise võimalused
↕ Kaabli üldise pikkuse kohandamine
Toetab 2 m, 5 m, 10 m ja kohandatud pikkusi erinevate marsruudivahemaade jaoks, lingi eelarve on taaskinnitatud kiirete-rakenduste jaoks.
□ H-MTD soo kohandamine
Toetab seadmete liidesel, täielikul pistikul P/N ja paaritusliidesel põhinevaid naiste{0}}–-naiste ja muid soo kombinatsioone.
◉ Kodeerimise kohandamine
Erinevad H-MTD-kodeerimisvalikud toetavad mehaanilist tuvastamist ja sobimatuse vältimist, kusjuures lõplikuks kinnitamiseks kasutatakse täielikku P/N-i.
⚙ Kaabli spetsifikatsiooni kohandamine
Kaabli spetsifikatsioone saab kohandada vastavalt protokollile, andmeedastuskiirusele, pikkusele, OD-le, paindlikkusele ja elektromagnetilisele ühilduvusele ning kiire{0}}jõudlus kinnitatakse uuesti.
⌘ Veekindlus ja mehaaniline kaitse
Toetab kohandatud veekindlaid liideseid, tihendit, ümbriseid, gofreeritud torusid ja kaablite väljundeid erinevatesse autokeskkondadesse.
◇ Märgistamine, testimine ja OEM-pakendamine
Toetab kohandatud P/N-silte, vöötkoode, QR-koode, logosid ja seerianumbreid koos projekti testimise ja OEM-i pakendivalikutega.
Toote KKK
Kas PCM{0}}ZC-0097 töötab alati kiirusel 10 Gbps?
Ainult kaablikoostu põhjal ei saa teha absoluutset järeldust.
PCM-ZC-0097 on mõeldud autotööstuse kiirete andmesideühenduste jaoks kuni 10 Gbps klassini, kuid lõpliku andmeedastuskiiruse määravad ECU PHY, lüliti PHY, kaabli pikkus, konnektorid, ühendusliidesed ja kogu kanal.
Eelkõige 5m ja 10m versioonide puhul on soovitatav lingi valideerimine tegeliku süsteemi abil.
Kas DC–10 GHz tähendab 10 Gbps?
Ei.
GHz kirjeldab sageduspiirkonda, Gbps aga digitaalset andmeedastuskiirust. Need ei ole parameetrid, mida saab otse ühe-üheks-üheks teisendada.
DC–10 GHz kirjeldab toote kõrge-sagedusliku elektrilise jõudluse vahemikku, samas kui tegelik 10 Gbps side sõltub ka kodeeringust, PHY omadustest, S-parameetritest ja kanali kadumisest.
Kas PCM-ZC-0097 saab ühendada iga H-MTD liidesega?
Ei.
Kontrollida tuleb täielikku P/N-i, sugu, kodeeringut, korpust, võtme- ja paaritusliidest.
Isegi kui kaks pistikut kuuluvad H-MTD perekonda, võivad erinevad kodeeringud või mehaanilised struktuurid takistada nende paaristumist.
Miks kasutada veekindlat H{0}}MTD-pistikut?
Veekindlaid versioone kasutatakse peamiselt sõidukite kohtades, mis võivad kokku puutuda niiskuse, kondensaadi, pritsmete või raskemate keskkonnatingimustega.
Need pakuvad kiiret{0}}andmeliidest tihendusstruktuuriga, mis sobib paremini karmidesse autokeskkondadesse.
Tegelik IP-jõudlus nõuab, et kogu ühenduspistik oleks korralikult ühendatud ja seda kasutatakse kindlaksmääratud paigaldustingimustes.
Miks GG 2Speed 251 kasutab nii fooliumi- kui ka punutise varjestust?
Foolium tagab laia kõrgsagedusliku-varjestuse, samas kui tinatatud-vaskpunutis aitab luua madala-takistusega varjestuse ja lisab mehaanilist tugevust.
Nende kahe struktuuri kombineerimine võib parandada varjestuse tõhusust keerukates autotööstuse elektromagnetilise ühilduvuse keskkondades.
EMC tegelik jõudlus sõltub ikkagi pistiku kestast, 360-kraadise varjestuse otsast, maandusest ja sõiduki üldisest paigutusest.
Kuidas valida 2 m, 5 m ja 10 m vahel?
Valige kõige sobivam pikkus, mis rahuldab paigaldusmarsruuti, selle asemel, et valida automaatselt pikim versioon.
Kiirete{0}}linkide puhul põhjustavad pikemad kaablid üldiselt suuremat sisestuskadu ja võivad süsteemi varu vähendada.
Kaabli pikkus tuleks seetõttu määrata vastavalt seadme tegelikule kaugusele, PHY nõuetele, marsruudireservile ja kogu ühenduse eelarvele.
