XT60 D tüüpi paneelikinnitusega pikendustoitekaabel:
Funktsioonid Rakendused ja valikujuhend
Siit saate teada, kuidas XT60 D-tüüpi paneelikinnitusega pikendustoitekaabel ühendab XT60H-F fikseeritud paneeliliidese, XT60H-M pistiku, 16AWG toitekaabli ja turvalise paigalduskonstruktsiooni päikese-, aku-, RC-, energiasalvestus- ja tööstuslike alalisvoolusüsteemide jaoks.
PCM-0533 on 300 mm XT60 D-tüüpi paneelikinnitusega pikendusjuhe, millel on XT60H-F paneelikinnitusega emane pistik, XT60H-M isane pistik, UL2464 16AWG kahe-tuumaline PVC-kaabel ja M3-tüüpi kruvikinnitusega alalisvoolupaneeliliides.
Toote kiire tutvustus
PCM-0533 parameetri üksikasjad

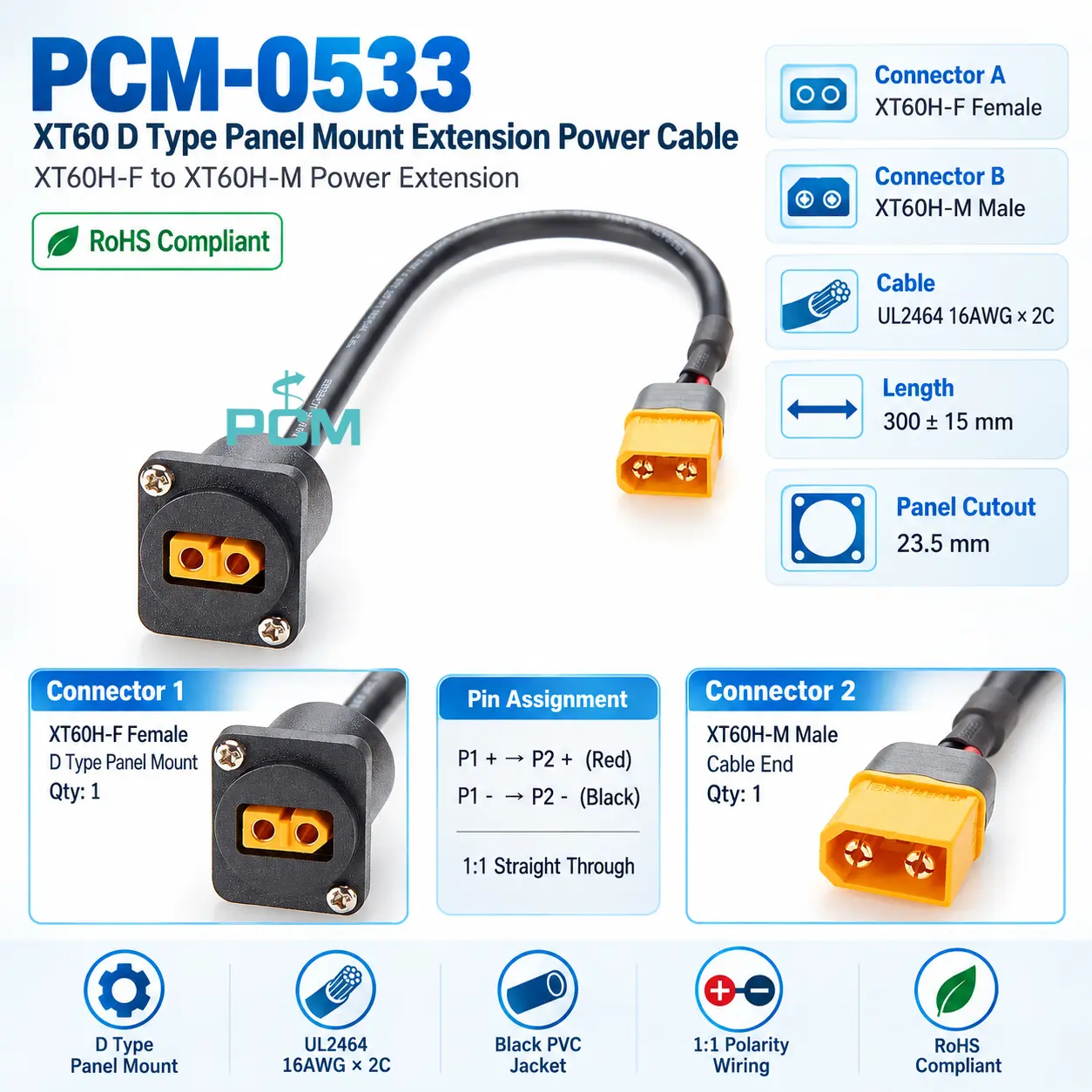

| Toote nimi | XT60 D tüüpi paneelikinnitusega pikendustoitekaabel |
| Premier kaabel P/N | PCM-0533 |
| Ühendus A | XT60H-F emane, paneelikinnituse ots |
| Ühendus B | XT60H-M isane |
| Kaabli pikkus | 300 ± 15 mm |
| Paigaldusmeetod | D-tüüpi paneelikinnitus |
| Paneeli väljalõike suurus | 23,5 mm |
| Kaabli spetsifikatsioon | UL2464 16# × 2C |
PCM-0533 vs standardne XT60 pikenduskaabel
| Võrdlus | PCM-0533 paneelikinnitus | Standardne XT60 pikenduskaabel |
|---|---|---|
| Liidese paigaldamine | Paneel paigaldatud | Tavaliselt pole paneelile paigaldatud |
| Paneeli integreerimine | Sobib korpuse integreerimiseks | Tavaliselt pole paneelile paigaldatud |
| Hoolduskõlblikkus | Lihtsam teenindus | Vaba ots peab asuma |
| Ühenduspunkt | Fikseeritud ja määratletud | Oleneb kaabli marsruudist |
Mis on XT60 D tüüpi paneelikinnitusega pikendusjuhe?
XT60 D tüüpi paneelikinnitusega pikendustoitekaabel on eelseadistatud-alalisvoolu juhtmestik. PCM-0533 kasutab XT60H-F paneelikinnituse emapistikut, mis on kinnitatud seadme paneeli külge ja ühendatud XT60H-M isapistikuga 16AWG kahesoonelise kaabli kaudu.
See integreerib pistiku, kaabli, kinnituskonstruktsiooni ja tagumise kaitse, laiendades sisemist toitejuhtmestikku fikseeritud ja eemaldatava XT60 paneeli liideseni toiteühenduse, laienduse ja seadmete integreerimiseks.
Miks seda struktuuri kasutatakse?
Sisemised toitemoodulid asuvad sageli välisest kasutajaliidest eemal. XT60H-F paneelikinnituse disain kinnitab konnektori seadmepaneeli külge, võimaldades paneelil ja kinnitusriistvaral mehaanilist kinni hoida, samal ajal kui kaabel käsitleb elektriülekannet.
Võrreldes vabalt{0}}rippuva pistikuga vähendab see struktuur liikumist ja kaabli pinget, parandades samal ajal liidese positsioneerimist, juhtmestiku korraldamist, paigaldamist ja hooldust.
Levinud tööstusliku Etherneti väljakutsed
Toote põhiväärtus
PCM-0533
PCM-0533 peamised eelised võib kokku võtta järgmiselt:
◆ Fikseeritud paneeli liides parandab integreerimist
XT60H-F emane pistik kinnitub kindlalt seadmepaneeli külge, luues määratletud ja juurdepääsetava toiteliidese akude, laadijate, energiasalvestussüsteemide ja välise alalisvoolu integreerimise jaoks.
◆ Eelnevalt-kokkupandud disain vähendab kokkupanekut
Pistikud, kaabel, PVC pealisvorm, termokahanevad torud-ja paigaldusriistvara on eelseadistatud-üheks üksuseks, mis vähendab lõikamis-, lõpetamis- ja kaitsetööd, parandades samal ajal tootmise tõhusust ja järjepidevust.
◆ 16AWG kaabel toetab jõuülekannet
UL2464 16AWG kahe-sooneline kaabel kasutab positiivse ja negatiivse polaarsusega punaseid ja musta juhtmeid ning sobib alalisvoolujuhtmete jaoks. Tegelikku vooluvõimsust tuleb ikkagi kontrollida vastavalt kaabli pikkusele, temperatuuri tõusule, keskkonnale ja ühendustingimustele.
◆ Lisakaitse toetab hooldust
PVC pealisvalu ja termokahanevad
Toodete väljapanek
Sarnased tooted
Ühilduvusavaldus
Liides ja elektriline ühilduvus
- Enne ostmist kontrollige XT60 pistiku sugu, polaarsust, süsteemi pinget, pidevat voolu ja tippvoolu. Punane-positiivne ja must-negatiivne juhtmestik on standardkonfiguratsioon, kuid mehaaniline ühendamine ei taga täielikku elektrilist ühilduvust.
Paigaldus ja keskkonna ühilduvus
- Kinnitage ka 300 ± 15 mm kaabli pikkus, 23,5 mm võrdluspaneeli ava, M3 kinnituskonstruktsioon ja vaba varustusruum. Arvestada tuleks ka temperatuuri, vibratsiooni, niiskuse ja mehaanilise pingega. Kohandatud versioone saab toota kinnitatud jooniste põhjal.
Kuidas valida õiget XT60 paneelikinnituse pikendusjuhet?
Kuidas liidest ja polaarsust kinnitada?
Veenduge, et paneeli XT60H-F emane, XT60H-M isane ja punase-positiivse musta-negatiivne polaarsus vastavad seadme disainile.
Kuidas pinget ja voolu kontrollida?
Kontrollige tööpinget, pidevat voolu ja tippvoolu. Suure-koormusega rakendused peaksid läbima ka temperatuuri-tõusu ja prototüübi testimise.
Kuidas kinnitada traadi pikkust ja paigaldusmõõtmeid?
Kinnitage 300 ± 15 mm kaabli pikkus, 23,5 mm võrdlusava, M3 kinnitusviis ja vaba paigaldusruum.
Kuidas tegelikku kasutuskeskkonda kinnitada?
Valige materjalid vastavalt temperatuuri, vibratsiooni, niiskuse, õli, UV ja veekindluse nõuetele. Erikeskkonnad tuleks kohandamise ajal kinnitada.
Kohandamise võimalused
↕ Kohandatud pikkus
Kaabli pikkust ja tolerantsi saab kohandada vastavalt seadme ruumile, paneeli asukohale ja marsruutile.
□ Kohandatud traadi ehitus
Traadi gabariidi, kaabli ja ümbrise konstruktsiooni saab kohandada vastavalt voolutugevusele, paindlikkusele ja keskkonnale.
◉ Kohandatud polaarsusega juhtmestik
Polaarsust ja juhtmestikku saab kohandada kinnitatud jooniste põhjal, mille orientatsioon on enne tootmist kinnitatud.
⚙ Kohandatud paneeli paigaldamine
Paneelide avasid, kinnitust, paksust ja paigaldussuunda saab kohandada vastavalt korpuse joonistele.
⌘ Kohandatud märgistuse kaitse
Osade silte, polaarsuse märgiseid, termokahanemise{0}}, ülevormimise värve ja identifitseerimist saab kohandada.
◇ OEM-pakendite kohandamine
OEM-i osanumbreid, pakendeid, silte, karbikoguseid ja projekti dokumentatsiooni saab kohandada.
Järeldus�
PCM-0533 XT60 D tüüpi paneelikinnitusega pikendustoitekaabel kasutab XT60H-F-paneeli emaspistikut, XT60H-M-pistikut ja UL2464 16AWG kahe-soonelist kaablit, et moodustada 300 mm eelmonteeritud toitejuhtmestik.
See pakub fikseeritud XT60 toiteliidest päikese-, aku-, energiasalvesti-, RC- ja tööstusseadmete jaoks Polaarsust, pinget, voolutugevust, kaabli pikkust ja paigaldusmõõtmeid tuleks kontrollida, saadaval on kohandatud, hulgi- ja originaalseadmete tootmine.
Toote KKK
Kas see ühildub kõigi XT60 seadmetega?
Mitte alati. Kontrollida tuleb XT60 tüüpi, sugu, polaarsust, pinget, voolu, kaabli pikkust ja paigalduse mõõtmeid.
Miks kasutada 16AWG kaablit?
16AWG kahe-soonega kaabel sobib alalisvoolu ülekandega, kuid lubatud vool sõltub siiski pikkusest, temperatuuri tõusust ja keskkonnast.
Kas seda saab kasutada päikese- ja akusüsteemide jaoks?
Jah, kui liides, polaarsus, pinge ja vool ühtivad. Välistingimustes kasutamiseks on vaja ka veekindlust, temperatuuri ja UV-kontrolli.
Kas pikkust ja juhtmestikku saab kohandada?
Kaabli pikkust, traadi mõõdikut, polaarsust ja juhtmeid saab kohandada vastavalt seadme ruumile ja kinnitatud joonistele.
Kas PVC ülevormimine tähendab veekindlust?
Ei. PVC ülevalu tagab peamiselt mehaanilise kaitse. Määratletud IP hüdroisolatsioon nõuab sobivat tihendusstruktuuri ja valideerimist.
Mida on vaja OEM-i tellimuste jaoks?
Esitage pistiku tüüp, polaarsus, pinge, vool, kaabli pikkus, juhtmemõõt, paneeli joonis, kogus, keskkond, pakend ja katsenõuded.
